جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 2.4 اینچی tft | صفحه لمسی: | پنل لمسی مقاومتی (قابل تنظیم) |
|---|---|---|---|
| وضوح: | 240*320 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | ساعت 12:00 | رابط: | MCU (قابل تنظیم) |
| شماره پین: | 25 پین (قابل تنظیم) | ارتباط: | لحیم کاری (قابل تنظیم) |
| درخشندگی سطحی: | 150 cd/m2 (قابل تنظیم) | طول عمر LED: | 40000 ساعت |
| آی سی درایور: | ST7789V | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش QVGA TFT LCD,صفحه نمایش 240x320 TFT LCD,2.4 اینچ TFT 240x320 |
||

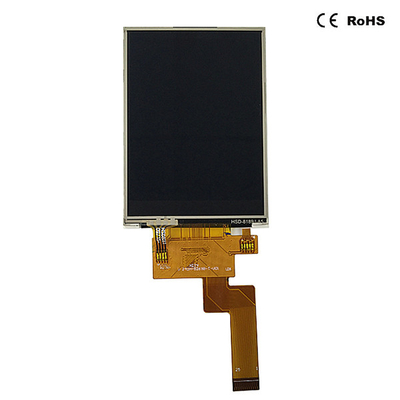

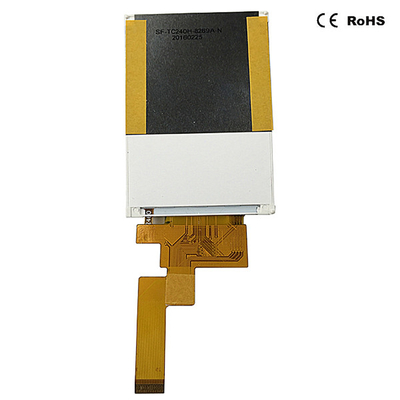

صفحه نمایش 2.4 اینچی TFT LCD IPS QVGA 240x320 با لمس مقاومتی
SAEF TECHNOLOGY SF-TC240H-8269B1-T یک صفحه نمایش مورب 2.4 اینچی TN از نوع TFT LCD با وضوح 240x320 پیکسل است.
جزئیات سریع محصول:
1. اندازه LCD: 2.4 اینچ TFT
2. وضوح: 240x320 QVGA
3. زاویه دید: ALL
4. ابعاد طرح: 60.26*42.72*3.میلی متر
5. آی سی درایور LCD: ST7789V
6. نوع رابط LCD: MCU
7. دما: بالای -20 درجه سانتیگراد تا +70 درجه سانتیگراد.Tst -30 درجه سانتیگراد تا +80 درجه سانتیگراد
8. صفحه لمسی: صفحه نمایش لمسی مقاومتی (RTP)
| تولید - محصول: | صفحه نمایش 2.4 اینچی TFT | صفحه لمسی: | پنل لمسی مقاومتی (قابل تنظیم) |
|---|---|---|---|
| وضوح: | 240*320 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | ساعت 12:00 | رابط: | MCU (قابل تنظیم) |
| شماره پین: | 25 پین (قابل تنظیم) | ارتباط: | لحیم کاری (قابل تنظیم) |
| درخشندگی سطح: | 150 سی دی/متر مربع (قابل تنظیم) | طول عمر LED: | 40000 ساعت |
| آی سی درایور: | ST7789V | انطباق: | سازگار با REACH و RoHS |
مشخصات محصول:
1. ماژول SF-TC240H-8269B1-T TFT LCD است که اندازه مورب 2.4 اینچی، 240xRGBx320 QVGA، صفحه نمایش تمام رنگی TFT LCD است.
2. این ماژول از رابط SPI پشتیبانی می کند.مدل SF-TC240H-8269B1-T دارای ابعاد ماژول 60.26x42.72 میلی متر و اندازه منطقه فعال 36.72 x48.96 میلی متر است.
3. SF-TC240H-8269B1-T با کنترلر ST7789V روی ماژول یکپارچه شده است و ولتاژ منبع تغذیه منطقی آن از 2.6 ولت تا 3.3 ولت متغیر است.
4. می تواند در دمای 20- کار کند℃به +70℃;دمای نگهداری آن از -30 متغیر است℃به +80℃.
5. SF-TC240H-8269B1-T یک ماژول LCD از نوع پرتره است، با درخشندگی 150 cd/m2.اگر مایل به استفاده از آن در حالت افقی یا افزایش روشنایی هستید، لطفاً برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
مزایای محصول
1.IPS زاویه دید کامل (80/80/80/80).زاویه دید بسیار خوبایده آل برای انواع مختلف برنامه ها، صرف نظر از قرار دادن در بالا، روی میز، یا دستی استفاده شده و غیره.
2. عملکرد عالی نمایش رنگ پس زمینه، درخشندگی، زاویه دید و شدت و غیره.
3. سطح کیفیت بالا برای کاربردهای صنعتی و پزشکی.
4. انعطاف پذیر برای داشتن با یا بدون صفحه نمایش لمسی مقاومتی.ما می توانیم از طراحی سفارشی CTP (پانل لمسی خازنی) برای مشتریان نیز پشتیبانی کنیم.FPC نیز قابل تنظیم است.
5. راه حل رقابتی قیمت با کیفیت خوب در میان انواع مشابه در صنعت LCD.
6. نصب آسان و نگهداری آسان.
کاربرد
این ماژول 1.44 اینچی TFT LCD به طور گسترده ای استفاده می شودکنترل از راه دور، دستگاه دستی پزشکی، ابزار اندازه گیری کوچک، آنالایزر، ساعت هوشمند، دستگاه های پوشیدنی و غیره.
تضمین کیفیت
1. برای هر قطعه، ما 3 بار 100٪ تست برای اطمینان از کیفیت خوب داریم.
2. مدیر QA بیش از 14 سال در صنعت LCD بوده است.اپراتورهای کلیدی تولید و QA بیش از 7-8 سال است که در صنعت LCD هستند.تیم ما همه بسیار حرفه ای و با تجربه هستند تا از کیفیت برای مشتریان اطمینان حاصل کنند.
سوالات متداول:
Q1.آیا می توانم یک سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های ترکیبی از شماره های مختلف قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود در انبار را بلافاصله.1-1.5 هفته برای بازسازی نمونه.4-6 هفته برای تولید انبوه.برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد.2 هفته برای ساخت نمونه در تایید نقشه؛5-6 هفته برای اجرای آزمایشی/تولید انبوه در تایید نمونه.
Q3.آیا محدودیت MOQ برای سفارش نمونه و تولید دارید؟
A: MOQ کم.3-5 عدد برای بررسی نمونه در دسترس است.MOQ تولید انبوه معمولاً 1K/lot است.برای سفارش trail-run/PP-run تعداد کمی کمتر از MP MOQ را پشتیبانی می کنیم.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.5-7 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.چگونه می توان سفارش ماژول LCD را انجام داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیازهای شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی واریز می کند.
چهارم ما تولید را ترتیب می دهیم.
Q6.آیا چاپ آرم روی محصول LCD مشکلی ندارد؟
پاسخ: بله.لطفا در مرحله طراحی به طور رسمی به ما اطلاع دهید و ما نمونه هایی را با لوگوی شما برای تست و تایید نمونه شما خواهیم ساخت.در صورت تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی خواهد کرد.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 1 سال گارانتی را به محصولات خود ارائه می دهیم.
Q8: چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
ثانیاً در طول مدت گارانتی ، ما ال سی دی های جدید را با سفارش جدید برای تعداد کم ارسال خواهیم کرد.برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل را از جمله فراخوان مجدد مطابق با وضعیت واقعی مورد بحث قرار دهیم.
طراحی نمایشگر 2.4 اینچی TFT LCD

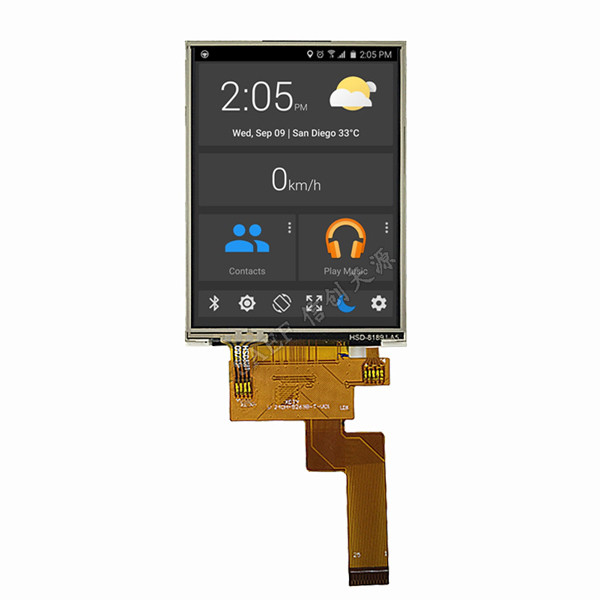

نمایشگر 2.4 اینچی TFT LCD که نمایش واقعی محصول را ترسیم می کند
محصولات مشابهی که برای طراحی شما پیشنهاد شده است
|
اندازه
|
جزئیات | P/N ما |
|
2.4 اینچ
|
IPS پرتره 2.4 اینچی تمام زاویه دید 240*320، بدون TP | SF-TC240H-8269A-N |
|
2.4 اینچ
|
نوع 2.4 اینچ 240*320 TN با آی سی ILI9341 با RTP | SF-TC240H-8944-T |
|
2.4 اینچ
|
2.4 اینچ از نوع 240*320 TN، با آی سی ST7789V، با RTP | SF-TC240H-8944B-T |
|
2.4 اینچ
|
2.4 اینچ 240*320 TN نوع با آی سی ST7789V بدون TP | SF-TC240H-8944B-N |
