جزئیات محصول:
|
| محصول: | LCD TFT 1.3 اینچی | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | قابل تنظیم |
| جهت مشاهده: | زاویه دید رایگان IPS | رابط: | رابط SPI |
| شماره پین: | 12 پین | ارتباط: | وصل کردن |
| درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش LCD مربعی 240x240,صفحه نمایش LCD مربعی 1.3 اینچی,نمایشگر TFT مربعی با مشاهده رایگان |
||
1.3 اینچ TFT LCD 240x240 نقطه معرفی محصول
SFTO130JY-7167AN یک صفحه نمایش LCD TFT مربع با رنگ کامل با اندازه قطبی 1.3 اینچ و وضوح 240x240 است. این ماژول از رابط SPI پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول مدل SF-TO130B-8909A-N 21.16x29.22mm است و اندازه منطقه فعال 23.4x23.4mm است.
کنترل کننده IC ST7789V در ماژول یکپارچه شده است، با طیف ولتاژ منبع برق منطقی 3.0V تا 3.6V.می تواند در محدوده دما از -20 °C تا +70 °C کار کند و محدوده دمای ذخیره سازی آن -30 °C تا +80 °C است.SFTO130JY-7167ANFPC می تواند سفارشی شود و می تواند با صفحه لمسی مقاوم (RTP) یا صفحه لمسی ظرفیت دار مجهز باشد.
ویژگی
| ماده | مطالب |
| اندازه LCD | 1.3 اينچ ((شعاعي) |
| حالت نمایش | معمولا سیاه |
| قطعنامه | 240 ((H) RGB x 240 ((V) |
| نقطه | 0.0975 (H) × 0.0975 ((V) mm |
| منطقه فعال | 23.4 ((H) x 23.4 (V) mm |
| اندازه ماژول | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| ترتیب رنگ | RGB نوار عمودی |
| رابط | 4 خط SPI |
| IC درایو | ST7789 |
| روشنایی | 250 (TYP) cd/m2 |
| جهت مشاهده | تمام منظره |
| نور پس زمینه | 2 دی ال سفید |
| دمای عملیاتی | -20°C ~ + 70°C |
| دمای ذخیره | -30°C ~ + 80°C |
| وزن | TBD |
1.3 اینچ TFT LCD 240x240 نقطه
تعریف پین
| نه، نه | نماد | توضیحات |
| 1 | GND | زمین |
| 2 | LEDK | کاتود نور پس زمینه |
| 3 | LEDA | آنود نور پس زمینه |
| 4 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 5 | GND | زمین |
| 6 | GND | زمین |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 9 | SCL | -پين ساعت سريال |
| 10 | SDA | ورودی داده های سریال |
| 11 | تنظیم مجدد | پین LCM Reset |
| 12 | GND | زمین |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
| روشنایی |
... |
250 |
... |
Cd/m2 |

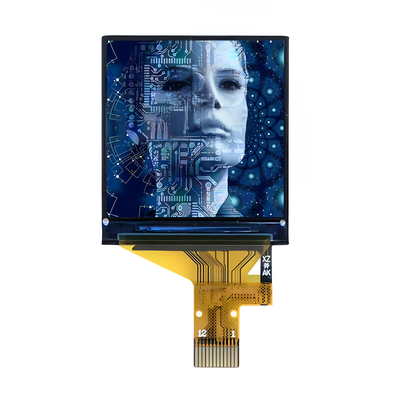

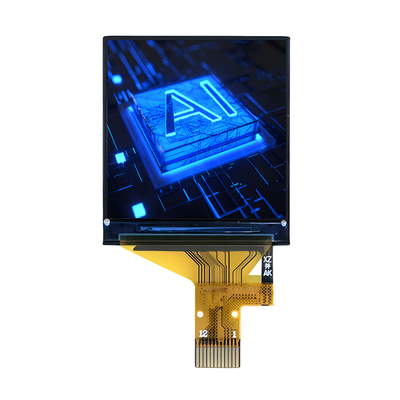

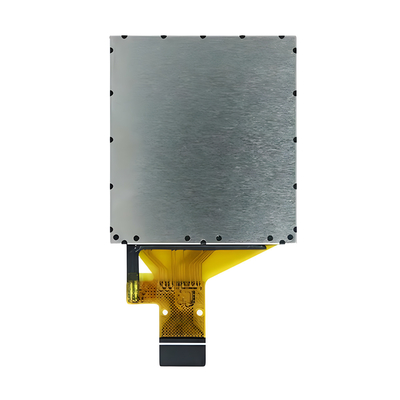

1.3 اینچ TFT LCD 240x240 نقطه تصویر محصول
تاسیسات کارخانه و گواهینامه ها
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
