جزئیات محصول:
|
کلمات کلیدی: | 4صفحه نمایش LCD TFT 3 اینچی | صفحه لمسی: | صفحه نمایش لمسی مقاومتی |
---|---|---|---|
قطعنامه: | 480x272 | ابعاد شیشه پوشش: | ODM |
رابط: | رنگ RGB | درخشندگی سطحی: | 250 سی دی بر متر مربع |
طول عمر LED: | 40000 ساعت | پین ها: | 40 پین |
جهت مشاهده: | ساعت 6 | ارتباط: | ZIF / پلاگین |
دمای عملیاتی: | از 20°C تا +70°C | VOP: | 3 ولت - 3.6 ولت، 3.3 ولت معمولی |
برجسته کردن: | صفحه نمایش 40 پین TFT LCD,صفحه نمایش 480x272 TFT LCD,RGB LCD 480x272 |
4ماژول LCD RGBتوضیحات
ویژگی های محصول
کلمات کلیدی: | 4صفحه نمایش LCD TFT.3 اینچی | صفحه لمسی: | صفحه لمسی مقاوم |
---|---|---|---|
قطعنامه: | 480x272 | شیشه پوشش: | ODM |
رابط: | رنگ RGB | نورپردازی سطح: | 250Cd/m2 |
طول عمر LED: | 40،000 ساعت | پین: | ۴۰ پین |
جهت مشاهده: | ساعت 6 | اتصال: | ZIF / وصل کردن |
دمای عملیاتی: | 20°C تا +70°C | وپ: | 3 ولت - 3.6 ولت، 3.3 ولت معمولی |
4ماژول LCD RGBنقاشی
تعریف پین رابط
نه، نه | پین | I/O | توضیحات |
1 | LED-K | من | کاتود LED |
2 | LED-A | من | آنود LED |
3 | VSS | من | زمین قدرت |
4 | VDD | من | منبع برق |
5 | R01 | من | سیگنال داده قرمز (LSB) |
6 | R02 | من | سیگنال داده قرمز |
7 | R03 | من | سیگنال داده قرمز |
8 | R04 | من | سیگنال داده قرمز |
9 | R05 | من | سیگنال داده قرمز |
10 | R06 | من | سیگنال داده قرمز |
11 | R07 | من | سیگنال داده قرمز |
12 | R08 | من | سیگنال داده قرمز |
13 | G01 | من | سیگنال داده های سبز (GSB) |
14 | G02 | من | سیگنال داده های سبز |
15 | G03 | من | سیگنال داده های سبز |
16 | G04 | من | سیگنال داده های سبز |
17 | G05 | من | سیگنال داده های سبز |
18 | G06 | من | سیگنال داده های سبز |
19 | G07 | من | سیگنال داده های سبز |
20 | G08 | من | سیگنال داده های سبز |
21 | B01 | من | سیگنال داده های آبی (LSB) |
22 | B02 | من | سیگنال داده آبی |
23 | B03 | من | سیگنال داده آبی |
24 | B04 | من | سیگنال داده آبی |
25 | B05 | من | سیگنال داده آبی |
26 | B06 | من | سیگنال داده آبی |
27 | B07 | من | سیگنال داده آبی |
28 | B08 | من | سیگنال داده آبی |
29 | VSS | من | زمین قدرت |
30 | DLCK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
31 | DISP | من | نمایش سیگنال روشن/ خاموش |
32 | HSYNC | من | سیگنال همگام سازی افقی |
33 | VSYNC | من | سیگنال همگام سازی عمودی |
34 | DE | من | کنترل داده ورودی فعال |
35 | NC | - | باز شده |
36 | GND | من | زمین قدرت |
37 | XR | من | PIN پنل لمسی |
38 | YD | من | PIN پنل لمسی |
39 | XL | من | PIN پنل لمسی |
40 | YU | من | PIN پنل لمسی |

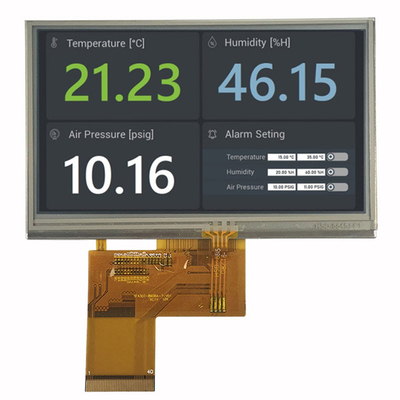

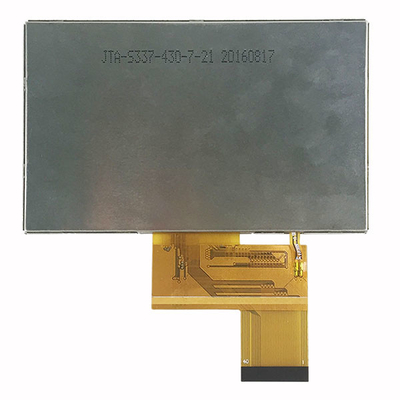

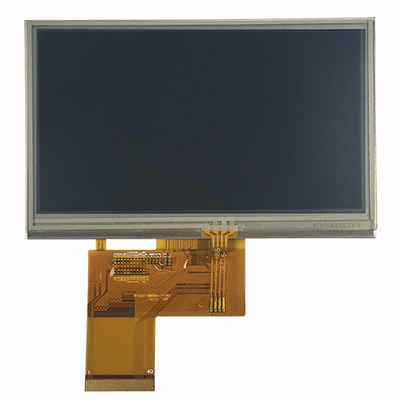

4صفحه نمایش TFT لمسی مقاوم.3 اینچ RGBماژول LCD تصویر واقعی محصول
کلمه کلیدی جستجو: tft 4.3 "، 4.3 tft lcd، 4.3 " tft lcd،4.3 اینچ LCD, LCD 43، 4.3 اینچ نمایشگر tft، 4.3 اینچ نمایشگر tft، 4.3 اینچ نمایشگر tft، 4.3 اینچ نمایشگر tft، 4.3 اینچ نمایشگر tft
