جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 1.77 اینچی TFT | صفحه لمسی: | اختیاری |
|---|---|---|---|
| وضوح: | 128x160 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | ساعت 12:00 | رابط: | Mpu 8 bit |
| شماره پین: | 20 پین | ارتباط: | لحیم کاری |
| درخشندگی سطحی: | 250 سی دی بر متر مربع | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول LCD کوچک TFT,ماژول LCD TFT 128x160,1ماژول LCD TFT 77 اینچی,128x160 TFT LCD Module,1.77 Inch TFT LCD Module |
||
1صفحه نمایش LCD TFT 77 اینچی MPU 8 بیت 128x160توضیحات محصول
SF-TS177H-8784A-Nیک حالت پرتره 1.77 اینچی استماژول LCD TFT با وضوح 128x160 نقطه. از رابط 8 بیتی mpu پشتیبانی می کند، به طور گسترده ای در دستگاه های دستی، دستگاه های پزشکی و برخی دیگر از وسایل الکترونیکی مصرفی کوچک استفاده می شود.ماژول LCD TFT خود را با IC ILI9163V (مطابق با IC ST7735) ساخته شده است. ولتاژ تغذیه برای آنالوگ (Vcc) از 2.6V تا 3.3V، ارزش معمولی 2.8V است.اين ماژول داراي پنل سطح ضد درخشش است، جهت مشاهده ساعت 12، تغییر مقیاس خاکستری ساعت 6
SF-TS177H-8784A-Nماژول یک حالت پرتره TFT-LCD و آن را در دسترس است و همچنین برای گزینه صفحه لمسی مقاوم که قسمت شماره.SF-TS177H-8784A-Tدمای کار از -20°C تا +70°C است؛ دمای ذخیره سازی آن از -30°C تا +80°C است.
| محصول: | 1صفحه نمایش TFT 77 اینچی | صفحه لمسی: | اختیاری |
|---|---|---|---|
| قطعنامه: | 128x160 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | 12:00 | رابط: | Mpu 8 bit |
| شماره پین: | 20 پین | اتصال: | جوشاندن |
| نورپردازی سطح: | 250 Cd/m2 | طول عمر LED: | 40،000 ساعت |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
صفحه نمایش LCD TFT 1.77 اینچ Dراندن
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LED- | اوه | کاتود LED |
| 2 | LED+ | اوه | آنود LED |
| 3 | GND | من | زمین |
| 4 | VDD | من | منبع برق 2.8V ولتاژ |
| 5 | NC | - | باز نگه دار |
| 6 | NC | - | باز نگه دار |
| 7 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 8 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 9 | RS | من | سیگنال را انتخاب کنید |
| 10 | / WR | من | پین ورودی سیگنال استروب بنویسید |
| 11 | /RD | من | پين ورودي سيگنال استروب رو بخون |
| 12 تا 19 | DB7-DBO | I/O | نمایش داده های I/O |
| 20 | GND | من | زمین |
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |

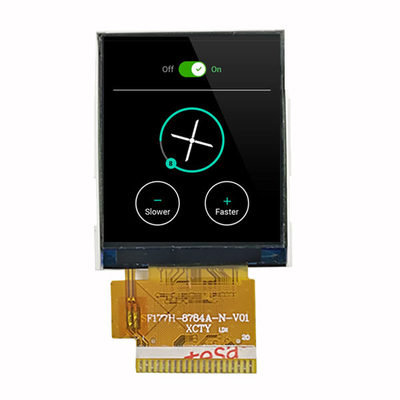

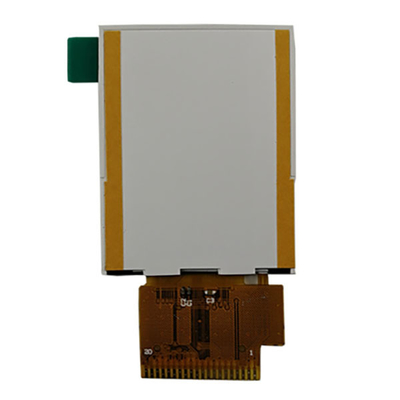

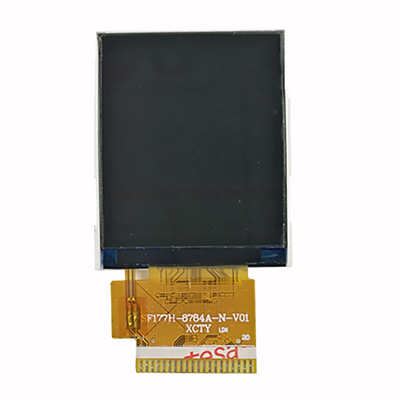

صفحه نمایش LCD TFT 1.77 اینچ تصویر محصول
