جزئیات محصول:
|
| کلید واژه ها: | صفحه نمایش 5.6 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاومتی (گزینه با CTP) |
|---|---|---|---|
| وضوح: | 640x480 | ابعاد شیشه پوشش: | ODM |
| رابط: | RGB | درخشندگی سطحی: | 280 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 40 |
| جهت مشاهده: | ساعت 6 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 40 پین 5.6 اینچ TFT LCD,RGB 5.6 اینچ TFT LCD,صفحه نمایش مقاومتی LCD RGB |
||
صفحه نمایش TFT ال سی دی 5.6 اینچی رابط RGB 40 پین صفحه نمایش رنگی با پنل لمسی مقاومتی
ماژول نمایشگر لمسی 5.6 اینچی TFT RGBشرح
SAEF SF-TC560I-9270A-Tیک صفحه نمایش 5.6 اینچی تمام TFT-LCD با وضوح 640x480 (آرایه 640 پیکسل افقی در 480 پیکسل عمودی).این مدل از رابط RGB پشتیبانی می کند.ولتاژ تغذیه (VCC) پنل LCD رانندگی از 3.0 ولت تا 3.6 ولت است.SAEF SF-TC560I-9270A-T قابل استفاده در سیستم های تعبیه شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایشگر TFT با کیفیت بالا و تصویر رنگارنگ دارند.
SAEF SF-TC560I-9270A-Tیک TN-LCD نوع TFT است که جهت وارونگی مقیاس خاکستری ساعت 6 است.با روشنایی 280 cd/m2 (مقدار معمولی).می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.SF-TC560I-9270A-Tکاملاً با مدل Innolux سازگار استAT056TN53V.1
| کلید واژه ها: | صفحه نمایش 5.6 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاومتی (گزینه با CTP) |
|---|---|---|---|
| وضوح: | 640x480 | ابعاد شیشه پوشش: | ODM |
| رابط: | RGB | درخشندگی سطح: | 280 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 40 |
| جهت مشاهده: | ساعت 6 | انطباق: | سازگار با REACH و RoHS |
سوالات متداول:
Q1.آیا می توانم یک سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های ترکیبی از شماره های مختلف قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود در انبار را بلافاصله.1-1.5 هفته برای بازسازی نمونه.4-6 هفته برای تولید انبوه.برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد.2 هفته برای ساخت نمونه در تایید نقشه؛5-6 هفته برای اجرای آزمایشی/تولید انبوه در تایید نمونه.
Q3.آیا محدودیت MOQ برای سفارش نمونه و تولید دارید؟
A: MOQ کم.3-5 عدد برای بررسی نمونه در دسترس است.MOQ تولید انبوه معمولاً 1K/lot است.برای سفارش trail-run/PP-run تعداد کمی کمتر از MP MOQ را پشتیبانی می کنیم.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.5-7 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.چگونه می توان سفارش ماژول LCD را انجام داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیازهای شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی واریز می کند.
چهارم ما تولید را ترتیب می دهیم.
Q6.آیا چاپ آرم روی محصول LCD مشکلی ندارد؟
پاسخ: بله.لطفا در مرحله طراحی به طور رسمی به ما اطلاع دهید و ما نمونه هایی را با لوگوی شما برای تست و تایید نمونه شما خواهیم ساخت.در صورت تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی خواهد کرد.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 1 سال گارانتی را به محصولات خود ارائه می دهیم.
Q8: چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
ثانیاً در طول مدت گارانتی ، ما ال سی دی های جدید را با سفارش جدید برای تعداد کم ارسال خواهیم کرد.برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل را از جمله فراخوان مجدد مطابق با وضعیت واقعی مورد بحث قرار دهیم.
ماژول نمایشگر لمسی 5.6 اینچی TFT RGBطراحی
| پین شماره | نماد | I/O | عملکرد |
| 1 | V LED | پ | ولتاژ برق برای مدار LED |
| 2 | V LED | پ | ولتاژ برق برای مدار LED |
| 3 | ADJ | من | روشنایی LED را با پالس PWM تنظیم کنید |
| 4 | GLED | پ | برق برای کاتد LED |
| 5 | GLED | پ | برق برای کاتد LED |
| 6 | VCC | پ | ولتاژ برق برای مدار دیجیتال |
| 7 | VCC | پ | ولتاژ برق برای مدار دیجیتال |
| 8 | حالت | من | کنترل حالت DE یا HV |
| 9 | DE | من | DATA ENABLE |
| 10 | در مقابل | من | ورودی سیگنال VSYNC |
| 11 | HS | من | ورودی سیگنال HSYNC |
| 12 | GND | پ | POWER GROUND |
| 13 | B5 | من | ورودی داده آبی (MSB) |
| 14 | B4 | من | ورودی داده آبی |
| 15 | B3 | من | ورودی داده آبی |
| 16 | GND | پ | POWER GROUND |
| 17 | B2 | من | ورودی داده آبی |
| 18 | B1 | من | ورودی داده آبی |
| 19 | B0 | من | ورودی داده آبی (LSB) |
| 20 | GND | پ | POWER GROUND |
| 21 | G5 | من | ورودی داده سبز (MSB) |
| 22 | G4 | من | ورودی داده سبز |
| 23 | G3 | من | ورودی داده سبز |
| 24 | GND | پ | POWER GROUND |
| 25 | G2 | من | ورودی داده سبز |
| 26 | G1 | من | ورودی داده سبز |
| 27 | G0 | من | ورودی داده سبز (LSB) |
| 28 | GND | پ | POWER GROUND |
| 29 | R5 | من | ورودی داده قرمز (MSB) |
| 30 | R4 | من | ورودی داده قرمز |
| 31 | R3 | من | ورودی داده قرمز |
| 32 | GND | پ | POWER GROUND |
| 33 | R2 | من | ورودی داده قرمز |
| 34 | R1 | من | ورودی داده قرمز |
| 35 | R0 | من | ورودی داده قرمز (LSB) |
| 36 | GND | پ | POWER GROUND |
| 37 | DCLK | من | ساعت داده |
| 38 | GND | پ | POWER GROUND |
| 39 | L/R | من | جهت اسکن از چپ به راست را انتخاب کنید |
| 40 | U/D | من | جهت اسکن بالا یا پایین را انتخاب کنید |

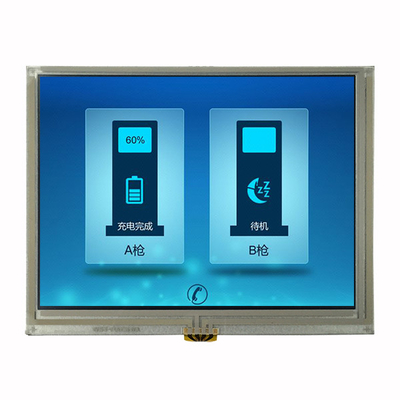

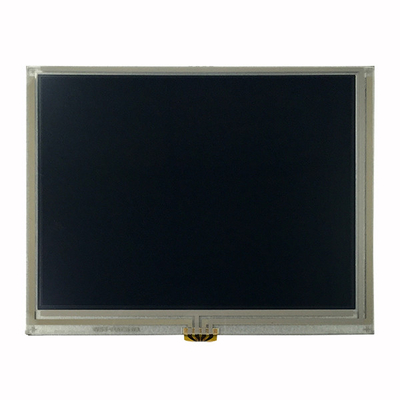

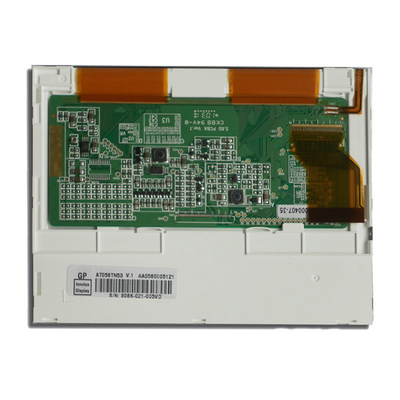

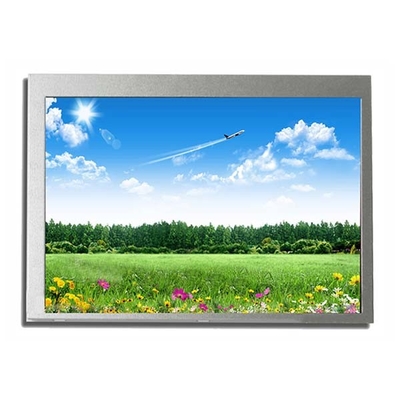

ماژول نمایشگر لمسی 5.6 اینچی TFT RGBتصویر واقعی محصول
