جزئیات محصول:
|
| کلمات کلیدی: | ماژول صفحه نمایش لمسی 7 اینچی TFT | صفحه لمسی: | پنل لمسی مقاومتی |
|---|---|---|---|
| قطعنامه: | 800*480 | پوشش شیشه ای: | ODM |
| رابط: | رنگ RGB | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 40 |
| صفحه کنترل: | با | جهت مشاهده: | ساعت 6 |
| برجسته کردن: | صفحه نمایش TFT صنعتی 7 اینچی,صفحه نمایش TFT صنعتی RGB,صفحه نمایش لمسی 800x480 |
||
صفحه نمایش لمسی 7 اینچی 40 پین 800x480 صفحه نمایش TFT رابط RGB با معرفی محصول RTP
SF-TC700I-9239D-Tیک ماژول نمایش صفحه لمسی 7 اینچ TFT-LCD با ماژول نمایش صفحه لمسی RTP است که از وضوح WVGA 800x480 نقطه ساخته شده است. این ماژول نمایش صفحه لمسی LCD 7 اینچ TFT می تواند به راحتی توسط MCU مانند 8051 ، PIC ، AVR ،آردوینو و آرماین می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگارنگ دارند، استفاده شود.
SF-TC700I-9239D-Tماژول می تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
SF-TC700I-9239D-T کاملا با مدل AT070TN83 Innolux سازگار است.
| کلمات کلیدی: | ماژول صفحه نمایش لمسی 7 اینچی TFT | صفحه لمسی: | پنل لمسی مقاوم |
|---|---|---|---|
| قطعنامه: | 800*480 | ابعاد شیشه پوشش: | ODM |
| رابط: | رنگ RGB | نورپردازی سطح: | 280 Cd/m2 |
| طول عمر LED: | 40،000 ساعت | پین: | 40 |
| صفحه کنترل: | با | جهت مشاهده: | ساعت 6 |
ماژول صفحه نمایش لمسی مقاوم 7 اینچی RGB TFTنقاشی
تعریف پین
| پين شماره | نماد | I/O | عملکرد |
| 1 | VLED | P | منبع برق برای راننده LED |
| 2 | VLED | P | منبع برق برای راننده LED |
| 3 | ADJ | من | روشنایی LED را با PWM Pulse تنظیم کنید |
| 4 | GLED | P | زمین برای مدار LED |
| 5 | GLED | P | زمین برای مدار LED |
| 6 | VCC | P | منبع برق برای مدار دیجیتال |
| 7 | VCC | P | منبع برق برای مدار دیجیتال |
| 8 | حالت | من | کنترل حالت DE یا HV |
| 9 | DE | من | فعال کردن داده ها |
| 10 | VS | من | ورودی سیگنال Vsync |
| 11 | HS | من | ورودی سیگنال Hsync |
| 12 | GND | P | زمین قدرت |
| 13 | B5 | من | ورودی داده آبی (MSB) |
| 14 | B4 | من | ورودی داده های آبی |
| 15 | B3 | من | ورودی داده های آبی |
| 16 | GND | P | زمین قدرت |
| 17 | B2 | من | ورودی داده های آبی |
| 18 | B1 | من | ورودی داده های آبی |
| 19 | B0 | من | ورودی داده های آبی (LSB) |
| 20 | GND | P | زمین قدرت |
| 21 | G5 | من | ورودی داده های سبز (MSB) |
| 22 | G4 | من | ورودی داده های سبز |
| 23 | G3 | من | ورودی داده های سبز |
| 24 | GND | P | زمین قدرت |
| 25 | G2 | من | ورودی داده های سبز |
| 26 | G1 | من | ورودی داده های سبز |
| 27 | G0 | من | ورودی داده های سبز (LSB) |
| 28 | GND | P | زمین قدرت |
| 29 | R5 | من | ورودی داده های قرمز (MSB) |
| 30 | R4 | من | ورودی داده های قرمز |
| 31 | R3 | من | ورودی داده های قرمز |
| 32 | GND | P | زمین قدرت |
| 33 | R2 | من | ورودی داده های قرمز |
| 34 | R1 | من | ورودی داده های قرمز |
| 35 | R0 | من | ورودی داده های قرمز (LSB) |
| 36 | GND | P | زمین قدرت |
| 37 | DCLK | من | ساعت نمونه |
| 38 | GND | P | زمین قدرت |
| 39 | L/R | من | جهت اسکن سمت چپ یا راست را انتخاب کنید |
| 40 | U/D | من | جهت اسکن بالا یا پایین را انتخاب کنید |
شرایط عملیاتی معمولی
| ماده | نماد | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | |||
| ولتاژ برق | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| مصرف جاری | ILED | - | 500 | 550 | mA |
| ولتاژ بالا منطق ورودی | HIV | 0.7VCC | - | VCC | V |
| ولتاژ پایین منطق ورودی | VIL | 0 | - | 0.3VCC | V |
| طول عمر LED | - | 40,000 | - | - | ساعت |
مشخصات نوری
| ماده | نماد | شرایط | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | ||||
| زاویه دید (CR≥10) | θL | Φ=180° ((9 ساعت) | 60 | 70 | - | درجه |
| θR | Φ=0° ((3 ساعت) | 60 | 70 | - | ||
| θT | Φ=90° ((۱۲ ساعت) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعت) | 60 | 70 | - | ||
| زمان پاسخ | تن | در حالت نرمال θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| نسبت کنتراست | CR | 400 | 500 | - | - | |
| رنگ رنگ | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| روشنایی | L | 250 | 300 | - | cd/m2 | |
| یکنواختی نوردهی | YU | 70 | 75 | - | % | |

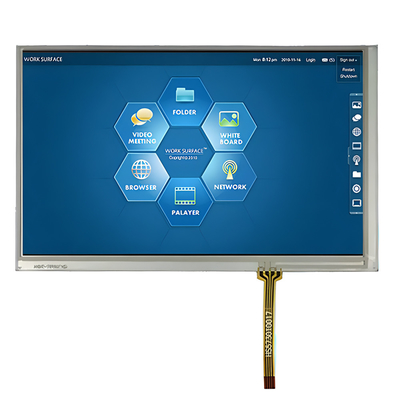

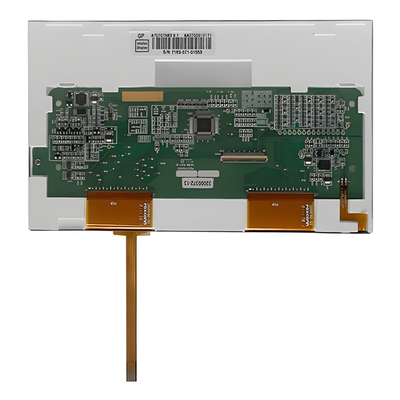

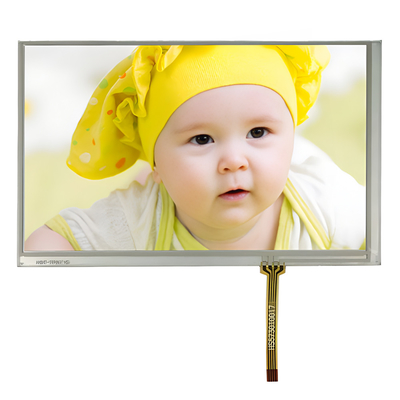

ماژول صفحه نمایش لمسی مقاوم 7 اینچی RGB TFTتصویر محصول
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
