جزئیات محصول:
|
| محصول: | 3صفحه نمایش.5 اینچ TFT | قطعنامه: | 320*240 نقطه |
|---|---|---|---|
| صفحه لمسی: | پنل لمسی مقاومتی (CTP اختیاری) | ابعاد شیشه پوشش: | قابل تنظیم |
| بعد طرح کلی: | 63.9 x 76.9 x 4.45 میلی‌متر | جهت مشاهده: | ساعت 6:00 |
| رابط: | رنگ RGB | شماره پین: | 54 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 350 - 700 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش QVGA 3.5 اینچ TFT SAEF,صفحه نمایش RGB 3.5 اینچ TFT,ال سی دی LED tft 3.5 اینچ ISO14000 |
||
** دانلود صفحه اطلاعات **
صفحه LCD TFT 3.5 اینچ QVGA 320x240 HX8238 صفحه نمایش محافظ RGB رابط صفحه نمایش LED Backlight
ماژول نمایش TFT LCD 3.5 اینچ، 3.5 اینچ QVGA
SF-TC350M-9268A1-Tیک صفحه نمایش LCD 3.5 اینچ قطبی کامل رنگ QVGA 320x240 TFT است. این به راحتی توسط MCU کنترل می شود. این LCD TFT 3.5 اینچ با صفحه نمایش لمسی می تواند در سیستم های جاسازی شده، دستگاه های صنعتی،تجهیزات امنیتی و دستی که نیاز به نمایش با کیفیت بالا و تصویر رنگی دارند. از رابط RGB پشتیبانی می کند. برای اتصال آسان به میزبان خود، FFC / FPC با سوکت های ZIF آسان پیدا می شود.
SF-TC350M-9268A1-T یک نوع استاندارد TFT LCD 3.5 ماژول صفحه نمایش، آن استکاملا با صفحه نمایش TFT 3.5 اینچی WF35LTIACDNN0، WF35LTIACDNG0 سازگار است.SF-TC350M-9268A1-T دارای بسیاری از طرح های اختیاری به دلیل محیط های کاربردی مختلف است. از آزمایش EMI و آزمایش قابلیت اطمینان شدید ، با و بدون پنل لمسی مقاوم پشتیبانی می کند ،با / بدون صفحه لمسی ظرفیت، روشنایی بالاتر تا 700 نیت.
| محصول: | 3صفحه نمایش.5 اینچ TFT | قطعنامه: | 320*240 نقطه |
|---|---|---|---|
| صفحه لمسی: | پنل لمسی مقاوم (CTP اختیاری) | ابعاد شیشه پوشش: | قابل تنظیم |
| ابعاد طرح: | 63.9 × 76.9 × 4.45 میلی متر | جهت مشاهده: | 6:00 |
| رابط: | رنگ RGB | شماره پین: | 54 پین |
| اتصال: | وصل کردن | نورپردازی سطح: | ۳۵۰ تا ۷۰۰ Cd/m2 ((نیت) |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
ماژول نمایش TFT LCD 3.5 اینچ، 3.5 اینچ QVGA
تعریف پین:
| پين نه | نماد | I/O | توضیحات |
| 1 | LED-K1 | من | کاتود LED |
| 2 | LED-K2 | من | کاتود LED به LED-K1 متصل شود |
| 3 | LED-A1 | من | آنود LED |
| 4 | LED-A2 | من | LED Anode به LED-A1 متصل شود |
| 5 تا 7 | NC | - | هيچ ارتباطي نيست |
| 8 | /RESET | من | پین را تنظیم مجدد کنید |
| 9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | SCL | من | سیگنال ساعت SPI |
| 11 | SDI | من | پین ورودی رابط SPI |
| 12 | B0 | من | سیگنال داده های آبی (LSB) |
| 13 تا 19 | B1-7 | من | سیگنال داده آبی |
| 20 | G0 | من | سیگنال داده های سبز (GSB) |
| 21 تا 27 | G1-7 | من | سیگنال داده های سبز |
| 28 | R0 | من | سیگنال داده قرمز (LSB) |
| 29 تا 35 | R1-7 | من | سیگنال داده قرمز |
| 36 | HSYNC | من | سیگنال همگام سازی افقی |
| 37 | VSYNC | من | سیگنال همگام سازی عمودی |
| 38 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 39 تا 40 | NC | - | هيچ ارتباطي نيست |
| 41 | VDD | من | منبع برق +2.8V |
| 42 | VDDIO | من | 1.8V~2.8V منبع برق |
| 43 | YU | من | پین پنل لمسی |
| 44 | XL | من | پین پنل لمسی |
| 45 | YD | من | پین پنل لمسی |
| 46 | XR | من | پین پنل لمسی |
| ۴۷ تا ۵۱ | NC | - | نه ارتباط |
| 52 | امکان پذیر است | من | کنترل داده ورودی فعال |
| ۵۳ تا ۵۴ | GND | من | زمین قدرت |

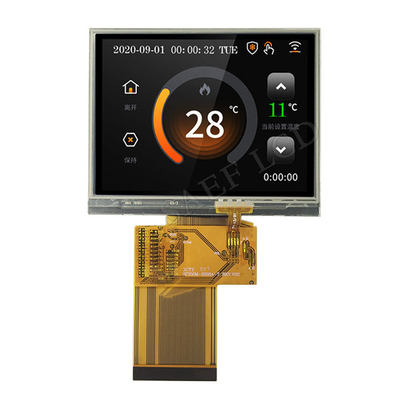

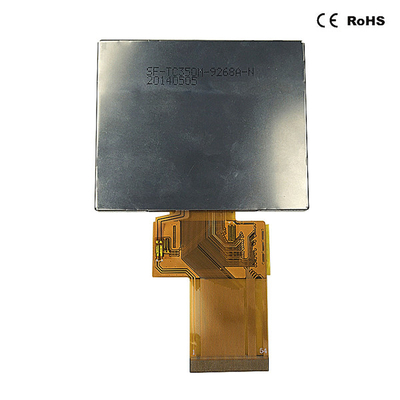

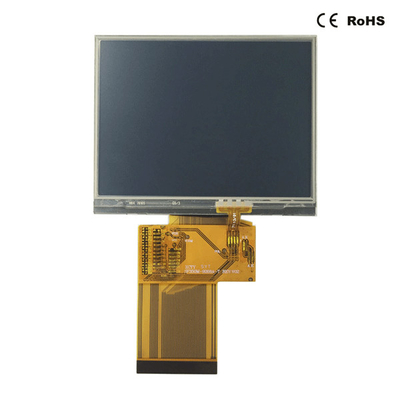

ماژول نمایش TFT LCD 3.5 اینچ، 3.5 اینچ QVGA تصویر واقعی محصول
