جزئیات محصول:
|
| محصول: | 10صفحه نمایش LCD TFT 1 اینچ | قطعنامه: | 800*1280 پیکسل |
|---|---|---|---|
| صفحه لمسی: | با CTP | جهت مشاهده: | IPS همه زاویه های مشاهده |
| رابط: | MIPI | شماره پین: | 40 |
| ارتباط: | کانکتور | درخشندگی سطحی: | 300 cd/m2 (تخصیص پذیر) |
| آی سی درایور: | JD9365DA-H3 | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ساختار Ctp: | g + g |
| راننده CTP: | GT9271 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 10صفحه نمایش LCD TFT 1 اینچ,صفحه نمایش LCD TFT خودرو,صفحه نمایش LCD TFT صنعتی,Automotive TFT LCD Display,Industrial TFT LCD Display |
||
در مورد این محصول: SFTO1010YX-7239ACT
دستگاه های خود را با صفحه نمایش LCD TFT 10.1 اینچی ارتقا دهید، یک راه حل انعطاف پذیر و با عملکرد بالا که برای طیف گسترده ای از برنامه های کاربردی طراحی شده است.صفحه نمایش خودرو، یا کیوسک های تعاملی، این صفحه نمایش وضوح استثنایی، دوام و عملکرد را ارائه می دهد.
ویژگی های کلیدی
درخواست ها
چرا ما رو انتخاب کردي؟
به عنوان یک تولید کننده قابل اعتماد صفحه نمایش TFT، ما متخصص در ارائه با کیفیت بالا، راه حل های سفارشی شده متناسب با نیازهای شما.صفحه نمایش LCD TFT 1 اینچی، تکنولوژی پیشرفته را با قیمت مناسب ترکیب می کند، که باعث می شود انتخاب ایده آل برای پروژه بعدی شما باشد.
تمام انواع ما را کشف کنید
از نمایشگاه های صنعتی تا راه حل های اینترنت اشیا، ما طیف گسترده ای از محصولات را برای پاسخگویی به نیازهای شما ارائه می دهیم. برای کسب اطلاعات بیشتر از وب سایت ما بازدید کنید و امروز پیشنهادات خود را درخواست کنید!
مشخصات عمومی
| پارامتر | مشخصات | واحد |
| اندازه LCD | 10.1 | اینچ |
| ابعاد طرح LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | mm |
| منطقه فعال | 135.36 ((H) X216.58 ((V) | mm |
| تعداد پیکسل ها | 800RGB ((H) X1280 ((V) | پیکسل |
| پیچ پیکسل H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| ترتیب پیکسل | RGB نوار عمودی | رنگ ها |
| رنگ ها را نمایش دهید | 16.7M | |
| حالت نمایش | معمولاً سياه | |
| طیف رنگ | نمره 56 درصد، حداقل 52 درصد | NTSC |
| روشنایی | نوع: 300، دقیقه: 250 | cd/m2 |
| LED Q'ty | 32 (4 سري 8 موازی) | |
| زاویه دید (CR 10) | نوع:80/80/80/80 | |
| نسبت کنتراست | نوع 1000:1، دقیقه 800:1 | |
| IC درایور | JD9365DA-H3 | |
| رابط | ۳/۴ لین MIPI (پیش فرض ۴ لین) | |
| وزن ماژول | TBD | g |
| IC لمس | GT9271 | |
| ساختار لمسی | G+G |
طرح طرح
نقشه صفحه لمسی
توضیحات پین رابط
| پين شماره | نماد | عملکرد |
| 1 | NC | هيچ ارتباطي نيست |
| 2 | VCC | منبع برق 3.3V |
| 3 | IOVCC | منبع برق 1.65 ~ 3.3 ولت |
| 4 | GND | زمین |
| 5 | RST ((GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | هيچ ارتباطي نيست |
| 7 | GND | زمین |
| 8 | D0- | ورودی دیفرانسیل داده های MIPI (منفی) |
| 9 | D0+ | ورودی دیفرانسیل داده های MIPI (مثبت) |
| 10 | GND | زمین |
| 11 | D1- | ورودی دیفرانسیل داده های MIPI (منفی) |
| 12 | D1+ | ورودی دیفرانسیل داده های MIPI (مثبت) |
| 13 | GND | زمین |
| 14 | کلک | ورودی ساعت دیفرانسیل MIPI (منفی) |
| 15 | CLK+ | ورودی ساعت دیفرانسیل MIPI (مثبت) |
| 16 | GND | زمین |
| 17 | D2- | ورودی دیفرانسیل داده های MIPI (منفی) |
| 18 | D2+ | ورودی دیفرانسیل داده های MIPI (مثبت) |
| 19 | GND | زمین |
| 20 | D3- | ورودی دیفرانسیل داده های MIPI (منفی) |
| 21 | D3+ | ورودی دیفرانسیل داده های MIPI (مثبت) |
| 22 | GND | زمین |
| 23 تا 24 | NC | هيچ ارتباطي نيست |
| 25 | GND | زمین |
| 26 تا 29 | NC | هيچ ارتباطي نيست |
| 30 | GND | زمین |
| 31 | LEDK | کاتود نور پس زمینه |
| 32 | LEDK | کاتود نور پس زمینه |
| 33 تا 38 | NC | هيچ ارتباطي نيست |
| 39 | LEDA | آنود چراغ پشتی |
| 40 | LEDA | آنود چراغ پشتی |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش ها | واحد | |
| دقیقه ای | مکس | |||
|
ولتاژ برق |
IOVCC | -0.3 | 3.6 | V |
| VCC | -0.3 | 6.0 | V | |
| AVEE | ... | ... | V | |
| ولتاژ سیگنال ورودی | VI | -0.3 | IOVCC | V |
| دمای کار | TOP | -20 | 70 | °C |
| دمای ذخیره سازی | TST | -30 | 80 | °C |
ویژگی های روشنایی پس زمینه
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد |
| برق LED به جلو | اگر | ... | 180 | 225 | mA |
| ولتاژ جلو LED هر رشته LED | رشته VF | 11.6 | ... | 13.6 | ولت |
| طول عمر LED |
N/A |
30000 |
40000 |
... |
ساعت |
| ماده | نماد | شرایط | ارزش ها | |||
| دقیقه ای | -آره. | مکس | ||||
|
زاویه دید |
تو |
CR ¥10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| زمان پاسخ | تن+TOFF |
θ=Φ =0 ° نرمال زاویه دید |
- |
30 | 40 | |
| نسبت کنتراست | CR | 800 | 1000 |
- |
||
| روشنایی | L | 280 | 300 | - | ||
| یکنواختی نوردهی | YU | 75 | 80 | - | ||
|
رنگ رنگ (CIE1931) |
سفید |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
قرمز |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
سبز |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
آبی |
BX | 0.137 | ||||
| توسط | ||||||
| NTSC | 57 درصد | |||||

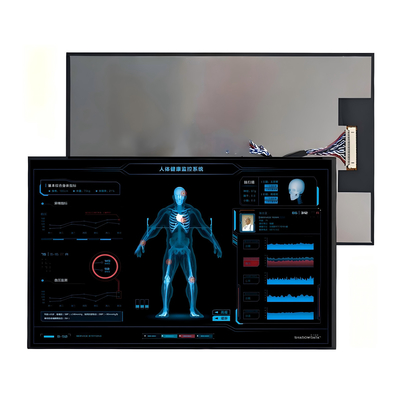

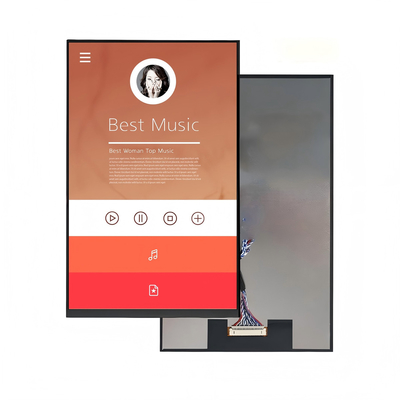

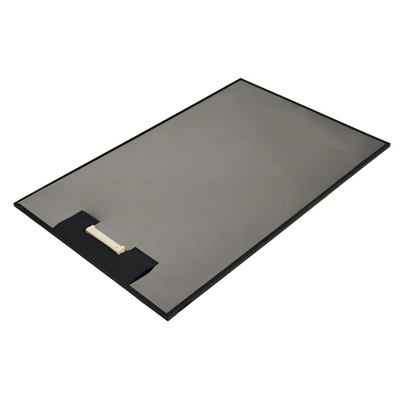

عکس محصول
آزمایشات محیط زیست / قابلیت اطمینان
| نه | ماده آزمایش | شرایط | ملاحظات |
| 1 | عملکرد در دمای بالا | Ts= +70°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | کار با دمای پایین | Ta= -20°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
| 3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
| 4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
| 5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | شوک حرارتی (غیر فعال) | -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
|
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
