جزئیات محصول:
|
| محصول: | 5صفحه نمایش.7 اینچی TFT LCD | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 640x480 | جهت مشاهده: | زاویه دید کامل IPS |
| آی سی درایور: | JD9168S | شماره پین: | 40 پین |
| ارتباط: | نوع کانکتور | درخشندگی سطحی: | 500 cd/m2 (nits) |
| رابط: | رنگ RGB | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | ماژول نمایش 640x480 TFT IPS,ماژول صفحه نمایش RGB Interface TFT IPS,5ماژول صفحه نمایش TFT IPS 7 اینچی,RGB Interface TFT IPS Display Module,5.7-Inch TFT IPS Display Module |
||

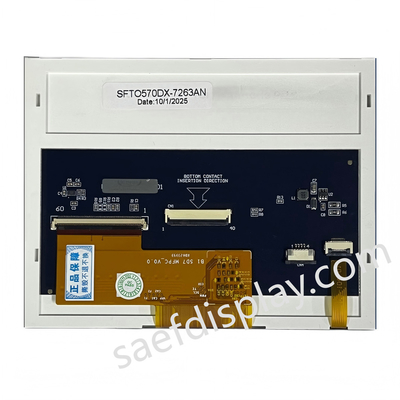

در مورد این ماده SFTO570DX-7263AN
وضوح و زنده گی ما را کشف کنید 5.7 اینچ ماژول نمایش TFT IPS، طراحی شده برای عملکرد بصری برتر در یک عامل فرم فشرده.این ماژول صفحه نمایش با کیفیت بالا ارائه می دهد یک وضوح 640x480، اطمینان از تصاویر واضح و دقیق که برای کاربردهای مختلف، از پانل های کنترل صنعتی تا ابزارهای آموزشی مناسب است.
ویژگی های کلیدی:
مشخصات فنی:
کاربرد های ایده آل:
این ماژول نمایشگر 5.7 اینچی TFT IPS برای برنامه هایی که نیاز به تعادل بین وضوح بالا، روشنایی و دوام دارند، مناسب است.آیا شما به دنبال افزایش قابلیت های نمایش تجهیزات صنعتی خود هستید، ایجاد یک تنظیم آموزشی جذاب، یا توسعه یک رابط کاربر پسند برای آخرین پروژه خود را، این ماژول نمایش عملکرد و قابلیت اطمینان شما نیاز دارد.
چرا ماژول نمایش ما را انتخاب می کنید؟
نمایشگاه بصری خود را با ماژول نمایشگاه 5.7 اینچی TFT IPS ارتقا دهید و تفاوت در کیفیت و عملکرد را تجربه کنید.اکنون سفارش دهید و اولین گام را برای ارتقاء پروژه خود با یک راه حل نمایش قابل اعتماد و با عملکرد بالا بردارید.
مشخصات محصول
| ماده | مشخصات | واحد |
| نوع LCD | TFT | - |
| رنگ نمایش | 16.7M | - |
| جهت مشاهده | IPS، تمام زاویه های دید | ساعت |
| دمای کار | -30~+80 | °C |
| دمای ذخیره سازی | -30~+80 | °C |
| اندازه ماژول | به نقشه اشاره کنید | mm |
| منطقه فعال ((W × H) | 115.20X8640 | mm |
| تعداد نقاط | ۶۴۰ × ۴۸۰ | نقطه ها |
| کنترل کننده LCM | JD9168S | - |
| ولتاژ منبع برق | 3.3 | V |
| نور پس زمینه | لامپ های LED 3S7P (سفید) | پی سی |
| رابط | رابط RGB | - |
ابعاد بیرونی
حداکثر امتیازات مطلق
| ماده | نماد | دقیقه ای | مکس | واحد |
| ولتاژ برق | VCC | -0.3 | 3.3 | V |
| ولتاژ منبع نور پس زمینه | VLED | -0.3 | 6.0 | V |
| دمای کار | بالا | -30 | 80 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
ویژگی های روشنایی پس زمینه
| ماده | نماد | ارزش معمولی | |
| ولتاژ تغذیه | VLED | 5 ولت | |
| جریان عرضه | IL | 300 - mA | |
| مصرف برق | PL | 1.5 - W | |
| فرکانس کنترل PWM | FPDIM | 50K هرتز | |
| روشنایی پشت پرده ON-OFF | بالا |
VEN |
1.4 VLED V |
| کم | 0 - 0.4 ولت | ||
| سطح کنترل PWM | بالا |
VPDIM |
1.5 ولت |
| کم | 0 - 0.4 ولت | ||
| یکنواختی | ΔBp | 80 درصد | |
| طول عمر | زمان | ۴۰ هزار ساعت | |
تعریف پین رابط
| پين شماره | نماد | I/O | تعریف |
| 1 | U/D | من | جهت اسکن بالا و پایین در ماژول پانل |
| 2 | NC | - | هیچ ارتباطی نیست. |
| 3 | HSYNC | من | ورودی هماهنگ افقی در رابط RGB |
| ۴-۶ | VLED | P | منبع برق برای راننده LED |
| 7 | VCC | P | منبع برق برای TFT |
| 8 | VSYNC | من | ورودی همگام سازی عمودی در رابط RGB. |
| 9 | DE | من | داده ها را در رابط RGB فعال کنید. |
| 10 | XL | من | هیچ ارتباطی نیست. |
| 11 | YU | من | هیچ ارتباطی نیست. |
| 12 | ADJ | من | پین ورودی سیگنال PWM |
| 13 تا 15 | B5-B3 | من | اتوبوس اطلاعات آبی |
| 16 | VSS | P | زمین |
| 17 تا 19 | B2-B0 | من | اتوبوس اطلاعات آبی |
| 20 | VSS | P | زمین |
| 21 تا 23 | G5-G3 | من | اتوبوس اطلاعات سبز |
| 24 | VSS | P | زمین |
| 25 تا 27 | G2-G0 | من | اتوبوس اطلاعات سبز |
| 28 | VSS | P | زمین |
| 29 تا 31 | R5-R3 | من | اتوبوس اطلاعات قرمز |
| 32 | VSS | P | زمین |
| 33 تا 35 | R2-R0 | من | اتوبوس اطلاعات قرمز |
| 36 | XR | من | هیچ ارتباطی نیست. |
| 37 | YD | من | هیچ ارتباطی نیست. |
| 38 | DCLK | من | ورودی ساعت پیکسل در رابط RGB. |
| 39 | VSS | P | زمین |
| 40 | L/R | من | جهت اسکن سمت چپ/راست در ماژول پانل |

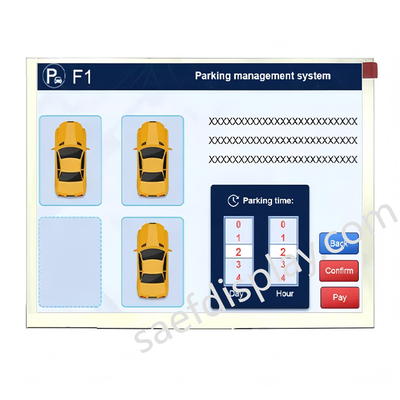

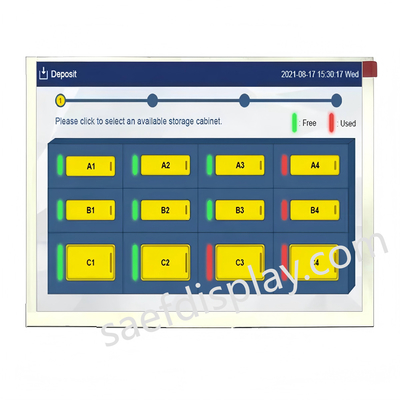

تصویر محصول
