جزئیات محصول:
|
| محصول: | 2.9 اینچ E-ink E-paper نمایشگر | قطعنامه: | وضوح 296 x 128 نقطه |
|---|---|---|---|
| حالت نمایش: | AM EPD | اپتیک: | همه زاویه های دید |
| طرح "دم": | 36.7 (H)×79.0 (V)×1.2 (D) (mm) | منطقه فعال: | 29.056 ((H) ×66.896 ((V) (ملی متر) |
| Pixel Pitch: | 0.227×0.226 (میلی متر) | دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد |
| دمای ذخیره: | -25 تا +70 درجه سانتی گراد | رنگ: | سیاه و سفید |
| شماره پین: | 24 پین | رابط: | MCU |
| جریان ورودی: | 3.1 میلی آمپر | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | 128*296 E-Dots E-Ink E-Paper,2.9 اینچ E-Ink E-Paper,MCU Interface E-Ink E-Paper,2.9 Inch E-Ink E-Paper,MCU Interface E-Ink E-Paper |
||
** دانلود صفحه اطلاعات **
SFEPD290QXBW-7236AN مشخصات.pdf
لیست استاندارد محصولات EPD.pdf

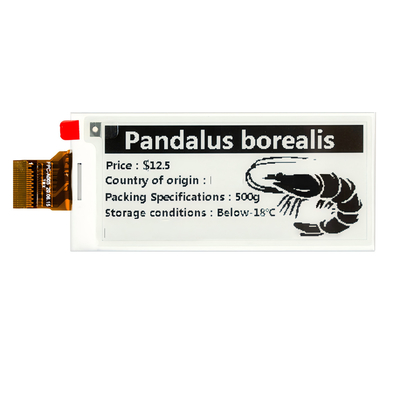

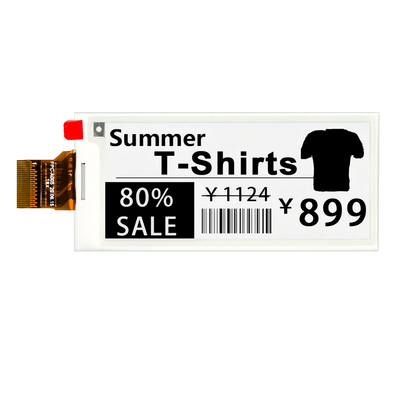

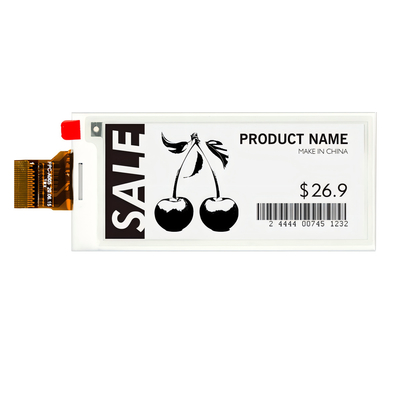

ما خوشحالیم که آخرین نوآوری خود را معرفی کنیم: 2.9 اینچ 128x296 نقطه MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) پانل.طراحی شده برای ارائه وضوح و کارایی بی نظیر، این صفحه نمایش برای کاربردهای مختلف که نیاز به خوانایی عالی و مصرف انرژی کم دارند مناسب است.
وضوح بالا:با وضوح 128x296 نقطه، این صفحه EPD تصاویر واضح و واضح را تضمین می کند، و آن را برای نمایش متن، گرافیک و طرح های پیچیده ایده آل می کند.
مصرف برق کم:تکنولوژی الکتروفرتیک باعث می شود تا بهره وری انرژی استثنایی داشته باشد، که این صفحه نمایش را برای دستگاه های باتری استفاده می کند.افزایش قابل توجهی عمر باتری.
زاویه های دید گسترده:با استفاده از تکنولوژی E-Ink که ظاهر کاغذ طبیعی را تقلید می کند، از زاویه های مختلف دید مداوم و روشن لذت ببرید.
رابط MCU:این پانل با یک رابط آسان MCU طراحی شده است و می تواند به راحتی در سیستم ها و پروژه های موجود ادغام شود و توسعه سریع و مستقیم برای مهندسان و توسعه دهندگان را تسهیل کند.
کاربردهای متنوع:این صفحه نمایش برای طیف گسترده ای از کاربردهای مختلف از جمله خواننده های الکترونیکی، برچسب های قفسه الکترونیکی، دستگاه های خانگی هوشمند، پوشیدنی ها و موارد دیگر مناسب است.
صفحه نمایش کاغذی 2.9 اینچی E-Ink برای:
صفحه نمایش کاغذی الکترونیکی ما در بازار با تعهد به کیفیت، نوآوری و رضایت کاربران برجسته است. با انتخاب محصول ما، شما از:
آینده ی تکنولوژی صفحه نمایش را با صفحه نمایش 2.9 اینچی 128×296 نقطه ای ما کشف کنیدراه حل های بصری با کیفیت بالا که برای کاربردهای مدرن طراحی شده اندبرای اطلاعات بیشتر، نمونه ها، یا قیمت گذاری، لطفا با ما تماس بگیرید!
نقشه محصول
تعریف پین رابط
| نه، نه | نام | I/O | توضیحات | یادآوری |
| 1 | NC | با دیگر پین های NC متصل نشوید | باز نگه دار | |
| 2 | آلمان شرقی | اوه | کنترل N-Channel MOSFET Gate Drive | |
| 3 | RESE | من | ورودی حس جریان برای حلقه کنترل | |
| 4 | NC | NC | با دیگر پین های NC متصل نشوید | باز نگه دار |
| 5 | VSH2 | C | ولتاژ محرک منبع مثبت ((قرمز)) | |
|
6 |
TSCL |
اوه |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. هنگامی که در حال استفاده نیست: VSS |
|
|
7 |
TSDA |
I/O |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. هنگامی که در حال استفاده نیست: VSS |
|
| 8 | BS1 | من | پین انتخاب Bus Interface | |
| 9 | شلوغ | اوه | پین خروجی حالت شلوغ | |
| 10 | RST# | من | ورودی سیگنال رو تنظیم کن فعال کم | |
| 11 | D/C# | من | داده ها/پین کنترل فرمان | |
| 12 | CS# | من | چیپ انتخاب پین ورودی | |
| 13 | SCL | من | پین ساعت سریال (SPI) | |
| 14 | SDA | I/O | پین داده های سریال (SPI) | |
| 15 | VDDIO | P | منبع برق برای پین های منطق رابط باید به VCI متصل شود | |
| 16 | VCI | P | منبع برق برای تراشه | |
| 17 | VSS | P | زمین | |
|
18 |
VDD |
C |
VDD می تواند به صورت داخلی از VCI تنظیم شود. یک خازن باید بین VDD و VSS متصل شود | |
| 19 | VPP | P | برای تست | |
| 20 | VSH1 | C | ولتاژ محرک منبع مثبت | |
| 21 | VGH | C | پین منبع برق برای ولتاژ حرکت دروازه مثبت و VSH1 | |
| 22 | VSL | C | ولتاژ محرک منبع منفی | |
| 23 | VGL | C | پین منبع برق برای ولتاژ محرک دروازه منفی VCOM و VSL | |
| 24 | VCOM | C | ولتاژ رانندگی VCOM |
حداکثر امتیاز مطلق
| پارامتر | نماد | رتبه بندی | واحد |
| ولتاژ منبع منطقی | VCI | -0.5 تا +60 | V |
| ولتاژ ورودی منطقی | شماره خودرو | -0.5 تا VCI +05 | V |
| منطق ولتاژ خروجی | VOUT | -0.5 تا VCI +05 | V |
| محدوده دمای عملیاتی | TOPR | 0 تا +50 | oC |
| محدوده دمای ذخیره سازی | TSTG | -25 تا +70 | oC |
| دمای ذخیره سازی مطلوب | TSTGo | 23±2 | oC |
| رطوبت ذخیره سازی مطلوب | HSTGo | 55±10 | %RH |
ویژگی های پانل DC
| پارامتر | نماد | شرایط | استفاده شده | دقیقه ای | -آره. | مکس | واحدها |
| زمین تک | VSS | - | - | 0 | - | V | |
| ولتاژ منبع منطقی | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| ولتاژ منطق هسته | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ولتاژ ورودی سطح بالا | HIV | - | - | 0.8 VCI | - | - | V |
| ولتاژ ورودی سطح پایین | VIL | - | - | - | - | 0.2 VCI | V |
| ولتاژ خروجی سطح بالا | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ولتاژ خروجی سطح پایین | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| قدرت معمولی | PTYP | VCI =3.0V | - | - | 9 | - | mW |
| حالت خواب عمیق | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| جریان عملیاتی معمولی | Iopr_VCI | VCI =3.0V | - | - | 3.0 | - | mA |
| زمان به روز رسانی تصویر | - | 25 oC | - | - | 3 | - | ثانيه |
|
حالت حالت خواب |
Islp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی نگه داشتن داده های رم |
- |
- |
20 |
uA |
|
|
حالت خواب عمیق در حال حاضر |
Idslp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی اطلاعات رام حفظ نشده |
- |
- |
1 |
5 |
uA |
مشخصات نوری
| نماد | پارامتر | شرایط | دقیقه | -آره. | مکس | واحدها |
| R | بازتابي رنگ سفيد | سفید | 30 | 35 | - | % |
| CR | نسبت کنتراست | در داخل | 8:1 | - | ||
| GN | 2سطح خاکستری | - | DS+(WS-DS) *n(m-1) | |||
| T به روز رسانی | زمان به روز رسانی تصویر | در 25 درجه سانتیگراد | 3 | - | ثانيه | |
| زندگی | بالا | یک میلیون بار یا 5 سال |
