جزئیات محصول:
|
فناوری: | الکتروفورز E-ind (دو پایدار) | اندازه صفحه نمایش: | 2.13 اینچ (قطر 54.1 میلی متر) |
---|---|---|---|
ویژگی های خاص:: | چراغ جلو یکپارچه | وضوح: | 122 (ساعت) 250 × (V) پیکسل | 130 dpi |
رابط: | SPI قابل تنظیم (3-W/4-W از طریق پین BS1) | زمان تازه کردن: | بهروزرسانی کامل: ۱.۸ ثانیه؛ بهروزرسانی جزئی: ۰.۳ ثانیه |
منطقه فعال: | 23.7 × 48.55 (میلی متر | رنگ: | تک رنگ (سیاه/سفید) |
منبع تغذیه: | 10.5 مگاوات (تایپ) | زاویه مشاهده: | 180 درجه (فوق العاده گسترده) |
نوری: | بازتاب: 35 ٪ (تایپ) | دما: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد |
دمای ذخیره سازی: | -25°C تا +60°C | رعایت: | REACH & RoHS سازگار و بدون هالوژن |
سفارشی سازی:: | CTP اختیاری از طریق I²C ، پشتیبانی از لمینیت OCA | قابلیت اطمینان: | تایید شده برای 240 ساعت در 90% رطوبت نسبی، ±8 کیلوولت ESD، قرار گرفتن در معرض UV |
برجسته کردن: | ماژول نمایشگر جوهر الکترونیکی 2.13 اینچی,نمایشگر کاغذ الکترونیکی با مصرف فوق العاده کم,ماژول کاغذ الکترونیکی SPI درجه صنعتی,ultra-low power e-paper display,industrial-grade SPI e-paper module |
نمایشگر جوهر الکترونیکی درجه صنعتی برای محیط های خشن

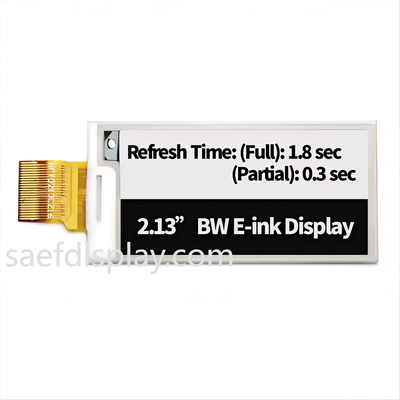

SFE213RJBW-7307A یک نمایشگر الکتروفورز تک رنگ (EPD) 2.13 اینچی است که برای کاربردهای صنعتی سخت، از جمله برچسبهای قفسه الکترونیکی (ESL)، دستگاههای پزشکی قابل حمل و سیستمهای لبه اینترنت اشیا (IoT) طراحی شده است. با جریان خواب عمیق فوق العاده کم (<1μA) و رابط های SPI قابل تنظیم (4 سیم یا 3 سیم)، این ماژول سال ها عمر باتری را ممکن می سازد و در عین حال سربار منابع MCU را به حداقل می رساند.
مهندسی دقیق برای ادغام کارخانه
قابلیت اطمینان: تحت استانداردهای IEC 60068-2 برای شوک حرارتی (-25°C ↔ +70°C)، رطوبت (90% RH) و لرزش تأیید شده است.
پایداری زنجیره تامین: تولید شده در تأسیسات دارای گواهی ISO 9001/14001 در شنژن، چین، با منبع یابی اجزای قابل ردیابی (سلف های Taiyo Yuden، دیودهای OnSemi).
پشتیبانی طراحی: شامل مدارهای مرجع (صفحه 19)، شکل موج های LUT و نمودارهای زمان بندی AC (صفحه 13) برای ادغام سریع PCB.
تمایز فنی در مقابل نمایشگرهای عمومی
به روز رسانی جزئی (0.3 ثانیه): 6 برابر سریعتر از به روز رسانی کامل (1.8 ثانیه) برای به روز رسانی قیمت ESL پویا.
مدیریت توان روی تراشه: تقویت کننده ها/رگولاتورهای یکپارچه برای VCOM، VGH، VGL – بدون نیاز به PMIC خارجی.
ESD سخت شده: مطابق با IEC61000-4-2 (4kV تماس/8kV هوا) برای استحکام در برابر جابجایی کارخانه.
ایده آل برای تیم های مهندسی ایالات متحده/آلمان
سیستم های ESL خودکار: پشتیبانی از زنجیره دیزی SPI برای استقرار در مقیاس بزرگ.
ابزارهای پزشکی/لجستیک: محدوده دمایی وسیع (-25 درجه سانتیگراد تا +60 درجه سانتیگراد ذخیره سازی) برای انطباق با زنجیره سرد.
متمرکز بر طول عمر: 50000+ چرخه به روز رسانی با حفظ تصویر بدون قدرت دو پایداری.
سفارش و انطباق
MOQ: 1000 واحد (مقادیر سفارشی موجود).
زمان تحویل: 4–6 هفته (حمل و نقل هوایی به اتحادیه اروپا/ایالات متحده).
مستندات: گزارش های کامل تست REACH/RoHS، بسته بندی مطابق با IPC (480 عدد/جعبه).
▶ دانلود برگه اطلاعات در این صفحه.
▶ درخواست نمونه های CTP: راه حل های لمسی سفارشی با زمان تحویل 20 روز.
مشخصات مکانیکی
پارامتر | مشخصات | واحد | یادداشت |
اندازه صفحه نمایش | 2.13 | اینچ | |
رزولوشن صفحه نمایش | 122(H)×250(V) | پیکسل | Dpi:130 |
مساحت فعال | 23.7×48.55 | میلی متر | |
فاصله پیکسل | 0. 1943×0.1942 | میلی متر | |
پیکربندی پیکسل | مستطیل | ||
ابعاد کلی | 29.2(H)×59.2 (V) ×0.9(D) | میلی متر | |
وزن | TBD | گرم |
حداکثر رتبه بندی مطلق
پارامتر | نماد | رتبه بندی | واحد |
ولتاژ منبع تغذیه منطقی | VCI | -0.3 تا +6.0 | V |
ولتاژ ورودی منطقی | VIN | -0.3 تا VCI +0.3 | V |
ولتاژ خروجی منطقی | VOUT | -0.3 تا VCI +0.3 | V |
محدوده دمای عملیاتی | TOPR | 0 تا +50 | ºC |
محدوده دمای ذخیره سازی | TSTG | -25 تا +60 | ºC |
دمای ذخیره سازی بهینه | TSTGo | 23±2 | ºC |
Opt ma Storage Hum ty | HSTGo | 55±10 | RH |
مشخصات DC پنل
پارامتر |
نماد | شرط | حداقل |
Typ. |
حداکثر |
واحد | |
زمین تک | GND |
- |
- |
0 |
- |
V | |
ولتاژ منبع تغذیه IO | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
ولتاژ منبع تغذیه دیجیتال/آنالوگ |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
ولتاژ ورودی سطح بالا |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
ولتاژ ورودی سطح پایین | Vil |
- |
0 |
- |
0.3VDDIO |
V |
|
ولتاژ خروجی سطح بالا | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
V |
|
ولتاژ خروجی سطح پایین | Vol | IOL = -400uA | 0 |
- |
0.4 |
V |
|
توان برنامه OTP | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
ولتاژ خروجی VCOM | VCOM | -4.0 |
- |
-0.1 | V | ||
ولتاژ گیت مثبت | VGH | + 17 |
- |
+20 | V | ||
ولتاژ گیت منفی | VGL | -20 |
- |
-17 | V | ||
ولتاژ منبع مثبت | VDH | +2.4 | +15 | + 15 | V | ||
ولتاژ منبع مثبت | VSHR | +2.4 | +5 | + 15 | V | ||
ولتاژ خروجی منبع منفی |
VDL |
-15 |
-15 |
-2.4 |
V |
مشخصات نوری
نماد |
پارامتر |
شرایط | مقادیر | واحدها | ||
Min . | Typ. | حداکثر | ||||
R | انعکاس سفید | سفید | 30 | 35 | - | % |
CR | نسبت کنتراست | - | 8 | 15 | - | |
T update_ RS | زمان به روز رسانی | 25℃ | - | 0.3-1.8 | - | ثانیه |
انتساب پین ورودی/خروجی
شماره | نام | I/O | شرح |
1 | NC | با سایر پین های NC وصل نشوید | |
2 | GDR | O | کنترل درایو گیت MOSFET کانال N |
3 | RESE | P | ورودی حسگر جریان برای حلقه کنترل |
4 | NC | با سایر پین های NC وصل نشوید | |
5 | VDHR | P | ولتاژ منبع مثبت |
6 | TSCL | O | رابط I 2 C به پین ساعت سنسور دمای دیجیتال |
7 | TSDA | I/O | رابط I2C به پین داده سنسور دمای دیجیتال |
8 | BS | I | پین انتخاب رابط باس |
9 | BUSY_N | O | پین خروجی وضعیت مشغول |
10 | RST_N | I | ورودی سیگنال ریست. فعال کم. |
11 | DC | I | پین کنترل داده/دستور |
12 | CSB | I | پین ورودی انتخاب تراشه |
13 | SCL | I | پین ساعت سریال (SPI) |
14 | SDA | I/O | پین داده سریال (SPI) |
15 | VDDIO | P | منبع تغذیه ولتاژ IO |
16 | VDD | P | توان دیجیتال/آنالوگ |
17 | GND | P | زمین دیجیتال |
18 | VDDD | P | ورودی و خروجی ولتاژ 1.8 ولت |
19 | VPP | P | منبع تغذیه برای برنامه نویسی OTP |
20 | VDH | P | ولتاژ منبع مثبت |
21 | VGH | P | ولتاژ گیت مثبت |
22 | VDL | P | ولتاژ منبع منفی |
23 | VGL | P | ولتاژ گیت منفی |
24 | VCOM | O | ولتاژ درایو VCOM |
