جزئیات محصول:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
---|---|---|---|
Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
Active Area: | 23.7 × 48.55 (mm) | Color: | Monochrome (Black/White) |
Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
برجسته کردن: | 2صفحه نمایش.13 اینچی E-ink با چراغ جلو,صفحه نمایش کاغذ ای با 0.3s به روزرسانی,صفحه نمایش کوچک E-ink با تجدید جزئی,E-ink epaper display with 0.3s refresh,small E-ink screen with partial refresh |

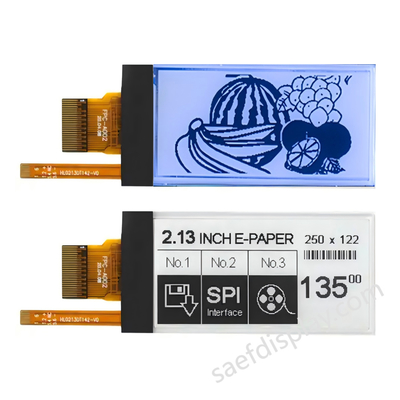

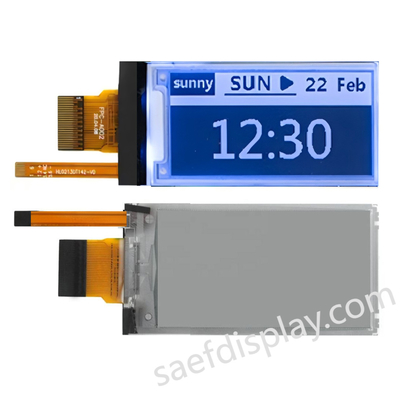

SFE213QXBW-7353A-FL یک ماژول نمایشگر 2.13 اینچی جوهر الکترونیکی است که دارای نور پسزمینه داخلی و بهروزرسانی جزئی 0.3 ثانیهای است – که برای دستگاههای باتریدار که نیاز به خوانایی در نور خورشید و بهروزرسانی فوری محتوا دارند، طراحی شده است. این دستگاه که برای برچسبهای قفسه الکترونیکی (ESL)، دستگاههای پزشکی قابل حمل و حسگرهای هوشمند ایدهآل است، فناوری بایاستیبل (صفر توان برای حفظ تصاویر) را با بهینهسازی شکل موج قابل برنامهریزی SPI برای راندمان انرژی بالا ترکیب میکند.
(1) نور پسزمینه یکپارچه و بهروزرسانی سریع
نور پسزمینه LED لبهدار، نور پسزمینه یکنواخت را در شرایط کم نور (به عنوان مثال، انبارها، شیفتهای شب) تضمین میکند.
بهروزرسانی جزئی 0.3 ثانیهای (در مقابل بهروزرسانی کامل 1.8 ثانیهای) تأخیر UI را در طول تغییرات دادههای پویا (بهروزرسانی قیمت، خوانش حسگر) به حداقل میرساند و مصرف انرژی را تا 70٪ کاهش میدهد (صفحه 8).
(2) کنترل SPI بهینهشده برای مهندسان
SPI دو حالته (3 سیم/4 سیم قابل انتخاب از طریق پین BS1) سازگار با MCUs کم مصرف (ESP32، nRF52).
LUT شکل موج آگاه از دما (دستور 0x32) و برنامهنویسی VCOM OTP (دستور 0x2A) سوسو زدن صفحه را در دماهای عملیاتی (-25 درجه سانتیگراد تا +70 درجه سانتیگراد ذخیرهسازی) از بین میبرد.
(3) ادغام CTP سفارشی برای برنامههای تعاملی
لمس خازنی قابل ارتقا (CTP) از طریق پینهای I²C اختصاصی (TSCL/TSDA) با پشتیبانی از دستکش/لمس.
سطح سختشده: پوشش ضد تابش خیرهکننده (سختی ≥6H) در برابر خراش در تنظیمات خردهفروشی/صنعتی با ترافیک بالا مقاومت میکند.
معماری با توان بسیار کم: توان فعال 10.5 میلیوات، خواب عمیق 1 تا 5 میکروآمپر (دستور 0x10) برای عمر باتری ده ساله.
برتری نوری: 35٪ بازتاب (استاندارد CIE 1931)، زاویه دید 180 درجه و کنتراست 8:1 تحت نور 45 درجه (صفحه 23).
قابلیت اطمینان قوی: برای 240 ساعت در رطوبت 90٪ RH، ±8kV ESD و مقاومت در برابر UV تأیید شده است (صفحه 24).
پروفایل باریک: ضخامت 1.65 میلیمتر با سفتکننده FPC برای استقرار مستعد لرزش.
◾ دارای گواهی EU/US: RoHS 3 (EU 2015/863)، REACH SVHC و بستهبندی قابل بازیافت EU 2025/40.
◾ سفارشیسازی CTP: لمینیت OCA، پوشش ضد اثر انگشت، دمای گسترده (-30 درجه سانتیگراد تا 85 درجه سانتیگراد).
کاربردهای هدف
خردهفروشی: ESL، برچسبهای قیمت دیجیتال
مراقبتهای بهداشتی: ردیابهای دارو، تشخیصهای قابل حمل
صنعتی: حسگرهای IoT، ردیابهای لجستیک انبار
شهر هوشمند: کنتورهای پارکینگ، مانیتورهای محیطی
▶ دانلود برگه اطلاعات در این صفحه.
▶ درخواست نمونههای CTP: راهحلهای لمسی سفارشی با زمان تحویل 15 روز.
پارامتر | مشخصات | واحد | یادداشت |
اندازه صفحه نمایش | 2.13 | اینچ | |
رزولوشن نمایشگر | 122(H)×250(V) | پیکسل | Dpi:130 |
مساحت فعال | 23.7×48.55 | میلیمتر | |
گام پیکسل | 0. 1943×0.1942 | میلیمتر | |
پیکربندی پیکسل | مربع | ||
ابعاد کلی | 29.2(H)×59.2 (V) ×1.65(D) | میلیمتر | |
وزن | TBD | گرم |
حداکثر رتبهبندی مطلق
پارامتر | نماد | رتبهبندی | واحد |
ولتاژ منبع منطقی | VCI | -0.5 تا +6.0 | V |
ولتاژ ورودی منطقی | VIN | -0.5 تا VCI +0.5 | V |
ولتاژ خروجی منطقی | VOUT | -0.5 تا VCI +0.5 | V |
محدوده دمای عملیاتی | TOPR | 0 تا +50 | ºC |
محدوده دمای ذخیرهسازی | TSTG | -25 تا +70 | ºC |
دمای ذخیرهسازی بهینه | TSTGo | 23±2 | ºC |
Opt ma Storage Hum ty | HSTGo | 55± | RH |
پارامتر | نماد | شرایط |
Applica ble pin |
حداقل | Typ. | حداکثر | واحدها |
زمین تک | VSS | - | - | 0 | - | V | |
ولتاژ منبع منطقی | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
ولتاژ منطق هسته | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
ولتاژ ورودی سطح بالا | VIH | - | - | 0.8 VCI | - | - | V |
ولتاژ ورودی سطح پایین | VIL | - | - | - | - | 0.2 VCI | V |
ولتاژ خروجی سطح بالا | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
ولتاژ خروجی سطح پایین | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
توان معمولی | PTYP | VCI =3.0V | - | - | 10.5 | - | mW |
حالت خواب عمیق | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
جریان عملیاتی معمولی | Iopr_VCI | VCI =3.0V | - | - | 3.5 | - | mA |
زمان بهروزرسانی تصویر | - | 25 ºC | - | - | 1.8 | - | ثانیه |
جریان حالت خواب |
Islp_VCI |
DC/DC خاموش بدون ساعت بدون بار ورودی حفظ دادههای رم |
- |
- |
20 |
uA |
|
جریان حالت خواب عمیق |
Idslp_VCI |
DC/DC خاموش بدون ساعت بدون بار ورودی دادههای رم حفظ نمیشوند |
- |
- |
1 |
5 |
uA |
نماد | پارامتر | شرایط | حداقل | Typ. | حداکثر | واحدها |
R | بازتاب سفید | سفید | 30 | 35 | - | % |
CR | نسبت کنتراست | داخلی | 8:1 | - | ||
T update | زمان بهروزرسانی تصویر | در 25 درجه سانتیگراد | 3 | - | ثانیه | |
L e | Topr | t mes or 5years |
شماره. | نام | I/O | توضیحات |
1 | NC | به پینهای NC دیگر متصل نشوید | |
2 | GDR | O | کنترل درایو گیت MOSFET کانال N |
3 | RESE | I | ورودی حسگر جریان برای حلقه کنترل |
4 | NC | NC | به پینهای NC دیگر متصل نشوید |
5 | VSH2 | C | ولتاژ درایو منبع مثبت (قرمز) |
6 |
TSCL |
O |
این پین رابط I2C به پین ساعت حسگر دمای دیجیتال است. هنگام اتصال به slave I2C، مقاومت pull up خارجی مورد نیاز است. در صورت عدم استفاده: VSS |
7 |
TSDA |
I/O |
این پین رابط I2C به پین داده حسگر دمای دیجیتال است. هنگام اتصال به slave I2C، مقاومت pull up خارجی مورد نیاز است. در صورت عدم استفاده: VSS |
8 | BS1 | I | پین انتخاب رابط باس |
9 | BUSY | O | پین خروجی حالت مشغول |
10 | RES# | I | ورودی سیگنال ریست. فعال در سطح پایین. |
11 | D/C# | I | پین کنترل داده/دستور |
12 | CS# | I | پین انتخاب تراشه |
13 | SCL | I | پین ساعت سریال (SPI) |
14 | SDA | I/O | پین داده سریال (SPI) |
15 | VDDIO | P | منبع تغذیه برای پینهای منطق رابط باید به VCI متصل شود |
16 | VCI | P | منبع تغذیه برای تراشه |
17 | VSS | P | زمین |
18 |
VDD |
C |
پین توان منطق هسته VDD را میتوان از داخل VCI تنظیم کرد. یک خازن باید بین VDD و VSS متصل شود |
19 | VPP | P | برای تست |
20 | VSH1 | C | ولتاژ درایو منبع مثبت |
21 | VGH | C | پین منبع تغذیه برای ولتاژ درایو گیت مثبت و VSH1 |
22 | VSL | C | ولتاژ درایو منبع منفی |
23 | VGL | C | پین منبع تغذیه برای ولتاژ درایو گیت منفی VCOM و VSL |
24 | VCOM | C | ولتاژ درایو VCOM |
