جزئیات محصول:
|
| محصول: | صفحه نمایش کاغذ الکترونیکی 1.54 اینچی | قطعنامه: | وضوح 200x200 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس فعال | عنصر راننده: | ماتریس فعال a-Si TFT |
| رنگ نمایش: | سیاه، سفید و قرمز | اپتیک: | همه زاویه های دید |
| طرح "دم": | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (ملی متر) | منطقه فعال: | 27 ((H) × 27 ((V) (ملی متر) |
| Pixel Pitch: | 140 x 140 (188dpi) um | شماره پین: | 24 پین |
| رابط: | SPI | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | رابط SPI صفحه نمایش برقی,صفحه نمایش 3 رنگ برقی,200X200 EPD,3 Color E-Paper Display,200X200 EPD |
||
** دانلود صفحه اطلاعات **
SFEPD154QXBWR-7237AN مشخصات.pdf
لیست استاندارد محصولات EPD.pdf
در مورد این ماده SFEPD154QXBWR-7237AN
شماره 154 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsاينم مقدمه مفصلي از اين محصول:
خلاصه ی محصول:
ویژگی های کلیدی:
مشخصات فنی:
کاربردها:
این صفحه نمایش برقی برای کاربردهایی مانند برچسب های قفسه ای، ابزار صنعتی و هر سناریویی که نیاز به یک صفحه نمایش کم مصرف و با دید بالا دارد، مناسب است.
اطلاعات مکانیکی
| پارامتر | مشخصات | واحد | یادآوری |
| اندازه صفحه نمایش | 1.54 | اینچ | |
| وضوح صفحه نمایش | 200 ((H) × 200 ((V) | پیکسل | Dpi:188 |
| منطقه فعال | 27.0 ((H) × 27.0 ((V) | mm | |
| پیکسل پیچ | 0. 14×0. 14 | mm | |
| پیکسل ها | مربع | ||
| ابعاد طرح | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | mm | |
| وزن | 2. 18±0.5 | g |
محصولنقاشی
تعریف پین رابط
| نه، نه | نام | I/O | توضیحات | یادآوری |
| 1 | NC | با دیگر پین های NC متصل نشوید | باز نگه دار | |
| 2 | آلمان شرقی | اوه | کنترل N-Channel MOSFET Gate Drive | |
| 3 | RESE | من | ورودی حس جریان برای حلقه کنترل | |
| 4 | NC | با دیگر پین های NC متصل نشوید | باز نگه دار | |
| 5 | VSH2 | C | ولتاژ محرک منبع مثبت | |
|
6 |
TSCL |
اوه |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. زمانی که در حال استفاده نیست: باز |
|
|
7 |
TSDA |
I/O |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. زمانی که در حال استفاده نیست: باز |
|
| 8 | BS1 | من | پین انتخاب Bus Interface | |
| 9 | شلوغ | اوه | پین خروجی حالت شلوغ | |
| 10 | RES# | من | ورودی سیگنال رو تنظیم کن فعال کم | |
| 11 | D/C# | من | داده ها/پین کنترل فرمان | |
| 12 | CS# | من | چیپ انتخاب پین ورودی | |
| 13 | SCL | من | پین ساعت سریال (SPI) | |
| 14 | SDA | من | پین داده های سریال (SPI) | |
| 15 | VDDIO | P | منبع برق برای پین های منطق رابط باید به VCI متصل شود | |
| 16 | VCI | P | منبع برق برای تراشه | |
| 17 | VSS | P | زمین | |
|
18 |
VDD |
C |
VDD می تواند به صورت داخلی از VCI تنظیم شود. یک خازن باید بین VDD و VSS متصل شود | |
| 19 | VPP | P | منبع برق برای برنامه نویسی OTP | |
| 20 | VSH1 | C | ولتاژ محرک منبع مثبت | |
| 21 | VGH | C | ولتاژ مثبت دروازه | |
| 22 | VSL | C | ولتاژ محرک منبع منفی | |
| 23 | VGL | C | ولتاژ محرک دروازه منفی | |
| 24 | VCOM | C | ولتاژ رانندگی VCOM |
حداکثر امتیاز مطلق
| پارامتر | نماد | رتبه بندی | واحد |
| ولتاژ منبع منطقی | VCI | -0.5 تا +60 | V |
| ولتاژ ورودی منطقی | شماره خودرو | -0.5 تا VCI +05 | V |
| منطق ولتاژ خروجی | VOUT | -0.5 تا VCI +05 | V |
| محدوده دمای عملیاتی | TOPR | 0 تا +40 | oC |
| محدوده دمای ذخیره سازی | TSTG | -25 تا +70 | oC |
| دمای ذخیره سازی مطلوب | TSTGo | 23±2 | oC |
| رطوبت ذخیره سازی مطلوب | HSTGo | 55±10 | %RH |
ویژگی های پانل DC
| پارامتر | نماد | شرایط | استفاده شده | دقیقه ای | -آره. | مکس | واحدها |
| زمین تک | VSS | - | - | 0 | - | V | |
| ولتاژ منبع منطقی | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| ولتاژ منطق هسته | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ولتاژ ورودی سطح بالا | HIV | - | - | 0.8 VCI | - | - | V |
| ولتاژ ورودی سطح پایین | VIL | - | - | - | - | 0.2 VCI | V |
| ولتاژ خروجی سطح بالا | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ولتاژ خروجی سطح پایین | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| قدرت معمولی | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| حالت خواب عمیق | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| جریان عملیاتی معمولی | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| زمان به روز رسانی تصویر | - | 25 oC | - | - | 22 | - | ثانيه |
|
حالت حالت خواب |
Islp_VCI |
DC/DC خاموش ساعت نداره هیچ بار ورودی داده های رام حفظ نمی شود |
- |
- |
20 |
uA |
|
|
حالت خواب عمیق در حال حاضر |
Idslp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی اطلاعات رام حفظ نشده |
- |
- |
1 |
5 |
uA |

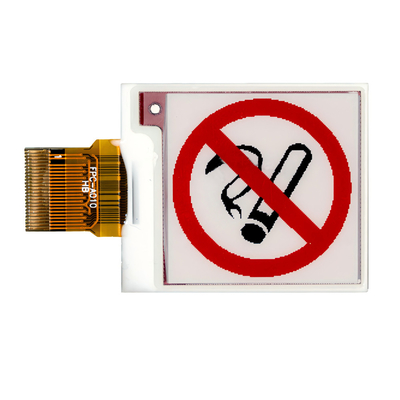

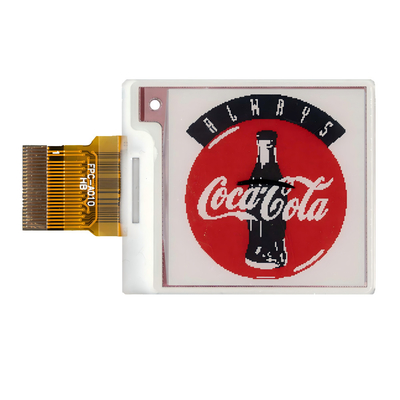

تصویر محصول
امکانات و گواهینامه ها
با ما تماس بگیرید
این فرصت را از دست ندهید که محصولات خود را با صفحه نمایش کاغذی 1.5 اینچی E-Ink E-Paper In Stock SPI افزایش دهید.
حالا با ما تماس بگیرید تا اطلاعات بیشتری کسب کنید و سفارش خود را بدهید!
