جزئیات محصول:
|
| محصول: | صفحه نمایش کاغذ الکترونیکی 1.54 اینچی | قطعنامه: | وضوح 200x200 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس فعال | عنصر راننده: | ماتریس فعال a-Si TFT |
| رنگ نمایش: | سیاه، سفید و قرمز | اپتیک: | همه زاویه های دید |
| طرح "دم": | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (ملی متر) | منطقه فعال: | 27 ((H) × 27 ((V) (ملی متر) |
| Pixel Pitch: | 140 x 140 (188dpi) um | شماره پین: | 24 پین |
| رابط: | SPI | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 200*200 E-Ink,1صفحه نمايش کاغذ برقي 5 اينچ,صفحه نمایش رنگ برقی مربع,1.5 Inch E-Paper Display,Square Shelf Label E-Ink Display |
||
** دانلود صفحه اطلاعات **
SFEPD154QXBWR-7237AN مشخصات.pdf
لیست استاندارد محصولات EPD.pdf
تجربه نمایش خود را با صفحه نمایش کاغذی 1.54 اینچی ما تغییر دهید!
آیا شما به دنبال یک راه حل نوآورانه برای برچسب گذاری قفسه و برچسب گذاری قیمت هستید؟ بیشتر جستجو نکنید!صفحه نمایش 5 اینچ E-Ink E-Paper با وضوح 200x200 که به طور خاص برای محیط های خرده فروشی مدرن طراحی شده است.
ویژگی های کلیدی:
مصرف برق بسیار کم:با استفاده از تکنولوژی E-Ink، صفحه نمایش ما حداقل مصرف برق را دارد، که آن را برای استفاده طولانی مدت بدون تغییر مکرر باتری مناسب می کند.
دید بالا:صفحه نمایش 1.5 اینچی دارای کنتراست بالا و قابلیت خواندن عالی در شرایط مختلف نور است و اطمینان حاصل می کند که برچسب های شما برجسته می شوند.
کاربرد متنوع:ایده آل برای برچسب های قفسه، برچسب های قیمت، نمایش اطلاعات محصول و پیام های تبلیغاتی، این صفحه نمایش کاغذی الکترونیکی می تواند به راحتی در سیستم های موجود شما ادغام شود.
طراحی شیک و جمع و جور:فاکتور شکل لطیف و جمع و جور آن برای تنظیمات مختلف خرده فروشی مناسب است و بدون اشغال فضای زیاد، فروش بصری شما را افزایش می دهد.
آسان به روز رسانی:با پشتیبانی از رابط SPI، می توانید به سرعت و بدون تلاش نمایشگرهای خود را به صورت مورد نیاز به روز کنید، اطمینان حاصل کنید که اطلاعات شما همیشه به روز است.
ماندگار و طولانی مدت:ساخته شده تا در برابر سختی های یک محیط خرده فروشی شلوغ مقاومت کند، صفحه نمایش کاغذ الکترونیکی ما کیفیت و عملکرد خود را در طول زمان حفظ می کند.
چرا تکنولوژی جوهر الکترونیکی را انتخاب می کنیم؟
صفحه نمایش های جوهر الکترونیکی تجربه خواندن مانند کاغذ را ارائه می دهند و توانایی حفظ تصویر بدون مصرف برق را دارند، که آنها را به یک انتخاب سازگار با محیط زیست تبدیل می کند که با اهداف پایداری مطابقت دارد.
مناسب برای کسب و کارهای هر اندازه ای
این که آیا شما یک فروشگاه کوچک، یک زنجیره خرده فروشی بزرگ یا هر چیزی در میان هستید، نمایشگرهای E-Ink ما یک راه حل مدرن برای جذب مشتریان و افزایش فروش را فراهم می کنند.
امروز از خودتون استفاده کنید!
این فرصت را از دست ندهید تا نمایشگاه های محصولات خود را با نمایشگاه کاغذ الکترونیکی 1.5 اینچی SPI در انبار افزایش دهید. برای کسب اطلاعات بیشتر و سفارش خود با ما تماس بگیرید!
اطلاعات مکانیکی
| پارامتر | مشخصات | واحد | یادآوری |
| اندازه صفحه نمایش | 1.54 | اینچ | |
| وضوح صفحه نمایش | 200 ((H) × 200 ((V) | پیکسل | Dpi:188 |
| منطقه فعال | 27.0 ((H) × 27.0 ((V) | mm | |
| پیکسل پیچ | 0. 14×0. 14 | mm | |
| پیکسل ها | مربع | ||
| ابعاد طرح | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | mm | |
| وزن | 2. 18±0.5 | g |
محصولنقاشی
تعریف پین رابط
| نه، نه | نام | I/O | توضیحات | یادآوری |
| 1 | NC | با دیگر پین های NC متصل نشوید | باز نگه دار | |
| 2 | آلمان شرقی | اوه | کنترل N-Channel MOSFET Gate Drive | |
| 3 | RESE | من | ورودی حس جریان برای حلقه کنترل | |
| 4 | NC | با دیگر پین های NC متصل نشوید | باز نگه دار | |
| 5 | VSH2 | C | ولتاژ محرک منبع مثبت | |
|
6 |
TSCL |
اوه |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. زمانی که در حال استفاده نیست: باز |
|
|
7 |
TSDA |
I/O |
این پین رابط I2C به سنسور دمای دیجیتال است در هنگام اتصال به I2C slave، مقاومت بیرونی لازم است. زمانی که در حال استفاده نیست: باز |
|
| 8 | BS1 | من | پین انتخاب Bus Interface | يادداشت 5-5 |
| 9 | شلوغ | اوه | پین خروجی حالت شلوغ | یادداشت 5-4 |
| 10 | RES# | من | ورودی سیگنال رو تنظیم کن فعال کم | يادداشت 5-3 |
| 11 | D/C# | من | داده ها/پین کنترل فرمان | يادداشت 5-2 |
| 12 | CS# | من | چیپ انتخاب پین ورودی | يادداشت 5-1 |
| 13 | SCL | من | پین ساعت سریال (SPI) | |
| 14 | SDA | من | پین داده های سریال (SPI) | |
| 15 | VDDIO | P | منبع برق برای پین های منطق رابط باید به VCI متصل شود | |
| 16 | VCI | P | منبع برق برای تراشه | |
| 17 | VSS | P | زمین | |
|
18 |
VDD |
C |
VDD می تواند به صورت داخلی از VCI تنظیم شود. یک خازن باید بین VDD و VSS متصل شود | |
| 19 | VPP | P | منبع برق برای برنامه نویسی OTP | |
| 20 | VSH1 | C | ولتاژ محرک منبع مثبت | |
| 21 | VGH | C | ولتاژ مثبت دروازه | |
| 22 | VSL | C | ولتاژ محرک منبع منفی | |
| 23 | VGL | C | ولتاژ محرک دروازه منفی | |
| 24 | VCOM | C | ولتاژ رانندگی VCOM |
حداکثر امتیاز مطلق
| پارامتر | نماد | رتبه بندی | واحد |
| ولتاژ منبع منطقی | VCI | -0.5 تا +60 | V |
| ولتاژ ورودی منطقی | شماره خودرو | -0.5 تا VCI +05 | V |
| منطق ولتاژ خروجی | VOUT | -0.5 تا VCI +05 | V |
| محدوده دمای عملیاتی | TOPR | 0 تا +40 | oC |
| محدوده دمای ذخیره سازی | TSTG | -25 تا +70 | oC |
| دمای ذخیره سازی مطلوب | TSTGo | 23±2 | oC |
| رطوبت ذخیره سازی مطلوب | HSTGo | 55±10 | %RH |
ویژگی های پانل DC
| پارامتر | نماد | شرایط | استفاده شده | دقیقه ای | -آره. | مکس | واحدها |
| زمین تک | VSS | - | - | 0 | - | V | |
| ولتاژ منبع منطقی | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| ولتاژ منطق هسته | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ولتاژ ورودی سطح بالا | HIV | - | - | 0.8 VCI | - | - | V |
| ولتاژ ورودی سطح پایین | VIL | - | - | - | - | 0.2 VCI | V |
| ولتاژ خروجی سطح بالا | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ولتاژ خروجی سطح پایین | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| قدرت معمولی | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| حالت خواب عمیق | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| جریان عملیاتی معمولی | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| زمان به روز رسانی تصویر | - | 25 oC | - | - | 22 | - | ثانيه |
|
حالت حالت خواب |
Islp_VCI |
DC/DC خاموش ساعت نداره هیچ بار ورودی داده های رام حفظ نمی شود |
- |
- |
20 |
uA |
|
|
حالت خواب عمیق در حال حاضر |
Idslp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی اطلاعات رام حفظ نشده |
- |
- |
1 |
5 |
uA |
آزمون قابلیت اطمینان
| نه | آیتم های آزمایش | شرایط آزمایش |
|
1 |
نگهداری در دمای پایین |
T = -25°C، 240 ساعت آزمایش با الگوی سفید |
|
2 |
ذخیره سازی در دمای بالا | T=60oC،RH=35٪،240h آزمایش با الگوی سفید |
|
3 |
عملکرد در دمای بالا | T=40°C، RH=35٪، 240h |
|
4 |
کار با دمای پایین | درجه حرارت 0 در ساعت 240 |
|
5 |
درجه حرارت بالا عملکرد رطوبت بالا |
T=40°C، RH=80٪، 240h |
|
6 |
دمای بالا ذخیره سازی رطوبت بالا |
T=50oC،RH=90%, 240h آزمایش با الگوی سفید |
|
7 |
چرخه دما | 1 چرخه:[-25oC 30 دقیقه] → [+60oC 30 دقیقه]: 50 چرخه آزمایش در الگوی سفید |
|
8 |
قرار گرفتن در معرض اشعه UV مقاومت | 765W/m2 برای 168 ساعت،40 °C آزمایش با الگوی سفید |
|
9 |
تفنگ ESD |
هوا +/-15KV؛ تماس +/-8KV (بررسی پوسته محصول نهایی، نه فقط نمایش) هوا+/-8KV؛ تماس+/-6KV (نمایشگر EPD برهنه، بدون شامل منطقه IC و FPC) هوا +/-4KV؛ تماس +/-2KV (نمایشگاه EPD برهنه، از جمله منطقه IC و FPC) |

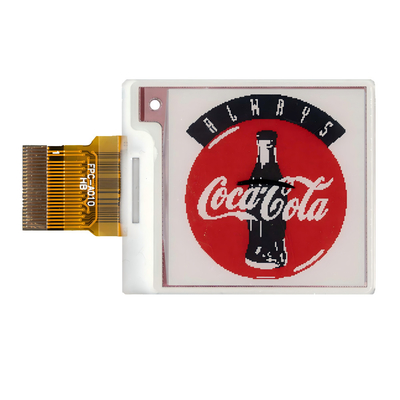

تصویر محصول
امکانات و گواهینامه ها
کلمه کلیدی جستجو:EPD 1.5 اینچ، 1.54 اینچ صفحه نمایش جوهر برقی، صفحه نمایش ESL 1.5 اینچ، Epaper 1.5 اینچ، E-inch 1.5 "
