جزئیات محصول:
|
| محصول: | 2.4 اینچ TN TFT LCD | قطعنامه: | 240*320 پیکسل |
|---|---|---|---|
| صفحه لمسی: | بدون | جهت مشاهده: | 12 ساعت |
| رابط: | SPI | شماره پین: | 10 پین |
| ارتباط: | پلاگین | درخشندگی سطحی: | 400 cd/m2 (قابل تنظیم) |
| آی سی درایور: | ST7789V، ILI9341 اختیاری | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش LCD رابط SPI,ماژول صفحه نمایش LCD 240×320,2ماژول صفحه نمایش ال سی دی ۴ اینچی,240×320 LCD Display Module,2.4inch LCD Display Module |
||
قیمت پایین 2.4 اینچ QVGA TFT LCD معرفی محصول
تکنولوژی ایمن در تولید صفحه نمایش TFT و صفحه نمایش لمسی تخصص دارد. ما همچنین می توانیم خدمات سفارشی را با توجه به نیازهای مشتری ارائه دهیم.صفحه نمایش LCD 4 "TFT، شرکت ما به کنترل خوب و بهینه سازی هزینه های محصول دست یافته است، که منجر به هزینه بسیار بالا می شود. بنابراین، کاربران بیشتری SAEF را به عنوان شریک بلند مدت خود انتخاب می کنند.
2صفحه نمایش TFT 4 اینچی SFTO240JY-7182AN با وضوح 240 × 320 پیکسل نمایش تصویر شفاف را فراهم می کند. IC درایور آن ST7789V است و از رابط های متعدد و عمق رنگ بالا (رنگ 262K) پشتیبانی می کند.این مدل دارای یک رابط SPI است و می تواند به روشنایی 400cd / m2 برسد، سازگار با شرایط مختلف روشنایی. این محصول می تواند بین -20 °C و 70 °C کار کند و به شرایط مختلف محیط زیست سازگار شود. می تواند بین -30 °C و 80 °C نگهداری شود،تضمین اینکه ذخیره سازی طولانی مدت بر عملکرد آن تأثیر نخواهد گذاشتاین صفحه نمایش 2.4 اینچی QVGA TFT در زمینه های مختلف مانند تجهیزات پزشکی، کنترل صنعتی، خانه های هوشمند و ناوبری خودرو به طور گسترده ای استفاده می شود.درخشندگی بالایی (تا 1000 نیت) و کنتراست آنها باعث می شود که آنها هنوز در فضای باز یا در نور مستقیم خورشید به وضوح دیده شوندهزینه پایین یک مزیت عمده از محصول متریکس قطره ای 2.4 اینچی TFT 240 * 320 SFTO240JY-7182AN است که آن را به یک انتخاب ایده آل برای پروژه هایی با بودجه محدود اما نیاز به عملکرد نمایش خوب می کند.

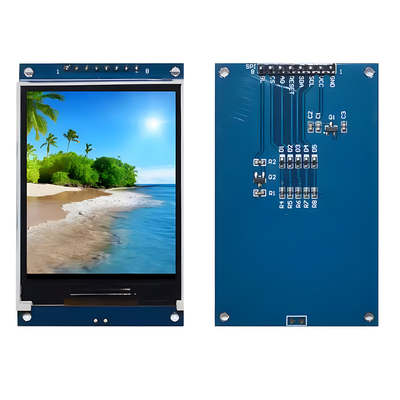

برای توسعه دهندگان، پشتیبانی درایور برای صفحه نمایش و کتابخانه های توسعه به همان اندازه مهم است.SFTM240JY-7182AN(با PCB) از کتابخانه های توسعه مانند کتابخانه GFX برای Arduino پشتیبانی می کند، عملکرد نمایش کارآمد و فرآیندهای توسعه ساده را فراهم می کند.
ویژگی ها
| ماده | مشخصات | واحد |
| شماره مدل |
SFTO240JY-7182AN |
/ |
| حالت نمایش | معمولاً سياه، قابل انتقال | / |
| جهت مشاهده | ساعت 12 | / |
| رنگ ها | 262K | / |
| IC درایو | ST7789 | / |
| نوع رابط | 4 خط SPI | / |
| طرح ابعاد | 42.72 ((W) × 59.46 ((H) × 2.34 ((T) |
mm |
| منطقه فعال | 36.72 ((W) × 48.96 ((H) |
mm |
| قطعنامه | 240 RGB ((H) × 320 ((V) | پیکسل |
| پیکسل پیچ | 0.153 ((W) × 0.153 ((H) |
mm |
طرح طرح
توضیحات پین رابط
|
نه |
نماد | توضیحات |
| 1 | GND | زمین |
| 2 | تنظیم مجدد | پین LCM Reset |
| 3 | SCL | -پين ساعت سريال |
|
4 |
RS |
پین را انتخاب کنید RS= ¥ 1 ¥: نمایش داده ها RS= ۰ ۰: اطلاعات فرمان |
| 5 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 6 | SDA | ورودی داده های سریال |
| 7 | SDO | خروجی داده های سریال |
| 8 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 9 | LED+ | آنود نور پس زمینه |
| 10 | LED- | کاتود نور پس زمینه |
نمودار طرحی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
80 |
... |
mA |
| زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |

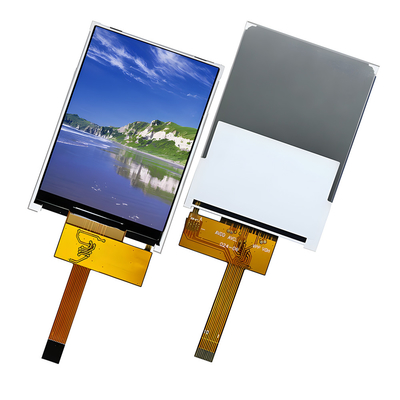

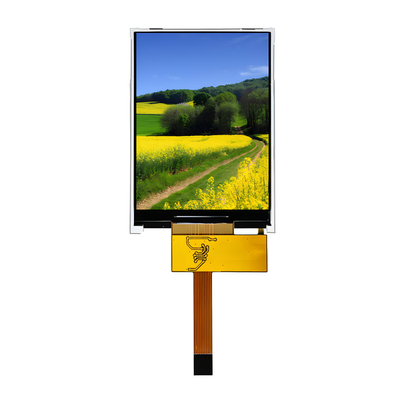

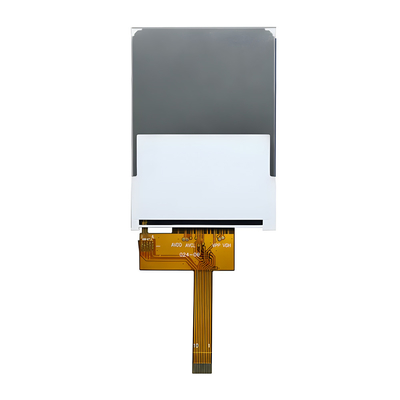

عکس محصول
امکانات و گواهینامه ها
