3صفحه نمایش LCD TFT 5 اینچی 320×240 QVGAنوع منظرهبا رابط RGB ماژول LCD TFT
Saef Tech SF-TC350M-9268A1-T یک ماژول TFT-LCD 3.5 اینچی با وضوح QVGA 320x240 پیکسل است. این ماژول با HX8238D IC ساخته شده است.شامل عملکردهای IC کنترل کننده و راننده است.، از رابط RGB پشتیبانی می کند، ولتاژ تغذیه (Vdd) از 2.5V تا 3.3V است. این ماژول دارای پنل سطح ضد درخشش، جهت مشاهده 6 ساعت و نسبت تصویر 4 است:3.
ماژول SF-TC350M-9268A1-T TFT-LCD در حالت چشم انداز با روشنایی 350 نیت است. این ماژول همچنین برای صفحه لمسی مقاوم و صفحه لمسی ظرفیتی پیش بینی شده به صورت اختیاری در دسترس است.SF-TC350M-9268A1-T می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
سوالات عمومی
1چطور ميتونم سفارش بدم؟
لطفا جزئیات مورد نیاز خود را به وضوح ارائه دهید تا بتوانیم پیشنهاد را برای اولین بار به شما ارسال کنیم. سپس می توانید سفارش را برای ما ارسال کنید.
برای طراحی یا بحث بیشتر، بهتر است با ما از طریق ایمیل / تلفن برای پیشنهاد راه حل LCD واضح تر و دقیق برای شما تماس بگیرید. .
2ما چه نوع نمايشي ارائه ميديم؟
ما ماژول صفحه نمایش LCD رنگی TFT، ماژول LCD تک رنگ، ماژول LCD OLED، ماژول LCD با قاب دیجیتال، تبلت اندروید و غیره داریم. ما از برنامه های داخلی و خارجی پشتیبانی می کنیم.کاربردهای صنعتی و تجاری.
ما همچنین از راه حل های استاندارد و راه حل های طراحی سفارشی پشتیبانی می کنیم.
ما محصولات آماده و طراحی شده داریم تا به مشتری راه حل های یک مرحله ای ارائه دهیم.
3گارانتي چطوره ؟
ما يک سال گارانتي داريم. تمام نقص ها ميتونن برگردانده بشن و جايگزين بشن.
4شرایط تحویل شما چيه؟
ما EXW، FOB، FCA، و غیره را قبول می کنیم. شما می توانید یکی را انتخاب کنید که برای شما راحت تر یا مقرون به صرفه تر است.
| محصول: |
3صفحه نمایش LCD TFT 5 اینچی |
صفحه لمسی: |
پنل لمسی مقاوم (اختیاری) |
| قطعنامه: |
320×240 |
ابعاد شیشه پوشش: |
قابل تنظیم |
| جهت مشاهده: |
12:00 |
رابط: |
RGB (تخصیص پذیر) |
| شماره پین: |
45 پین (تخصیص پذیر) |
اتصال: |
پلاگین (تخصیص پذیر) |
| نورپردازی سطح: |
۳۵۰ Cd/m2 (نیت) (تخصیص پذیر) |
طول عمر LED: |
40،000 ساعت |
چرا ما را انتخاب کنید؟
1.ما راه حل سفارشی LCD Display را ارائه می دهیم
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2.راه حل های کلی برای صفحه نمایش لمسی
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوا و نوری را ارائه دهد..
3.تعهد به اطمینان از کیفیت
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4.عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
3.5 اینچ TFTصفحه نمایشنقاشی
تعریف پین:
| پين نه |
نماد |
I/O |
توضیحات |
| 1 |
LED-K1 |
من |
کاتود LED |
| 2 |
LED-K2 |
من |
کاتود LED به LED-K1 متصل شود |
| 3 |
LED-A1 |
من |
آنود LED |
| 4 |
LED-A2 |
من |
LED Anode به LED-A1 متصل شود |
| 5 تا 7 |
NC |
- |
هيچ ارتباطي نيست |
| 8 |
/RESET |
من |
پین را تنظیم مجدد کنید |
| 9 |
CS |
من |
پین ورودی برای سیگنال انتخاب تراشه |
| 10 |
SCL |
من |
سیگنال ساعت SPI |
| 11 |
SDI |
من |
پین ورودی رابط SPI |
| 12 |
B0 |
من |
سیگنال داده های آبی (LSB) |
| 13 تا 19 |
B1-7 |
من |
سیگنال داده آبی |
| 20 |
G0 |
من |
سیگنال داده های سبز (GSB) |
| 21 تا 27 |
G1-7 |
من |
سیگنال داده های سبز |
| 28 |
R0 |
من |
سیگنال داده قرمز (LSB) |
| 29 تا 35 |
R1-7 |
من |
سیگنال داده قرمز |
| 36 |
HSYNC |
من |
سیگنال همگام سازی افقی |
| 37 |
VSYNC |
من |
سیگنال همگام سازی عمودی |
| 38 |
DOTCLK |
من |
سیگنال ساعت برای نمونه گیری هر تاریخ |
| 39 تا 40 |
NC |
- |
هيچ ارتباطي نيست |
| 41 |
VDD |
من |
منبع برق +2.8V |
| 42 |
VDDIO |
من |
1.8V~2.8V منبع برق |
| 43 |
YU |
من |
پین پنل لمسی |
| 44 |
XL |
من |
پین پنل لمسی |
| 45 |
YD |
من |
پین پنل لمسی |
| 46 |
XR |
من |
پین پنل لمسی |
| ۴۷ تا ۵۱ |
NC |
- |
نه ارتباط |
| 52 |
امکان پذیر است |
من |
کنترل داده ورودی فعال |
| ۵۳ تا ۵۴ |
GND |
من |
زمین قدرت
|

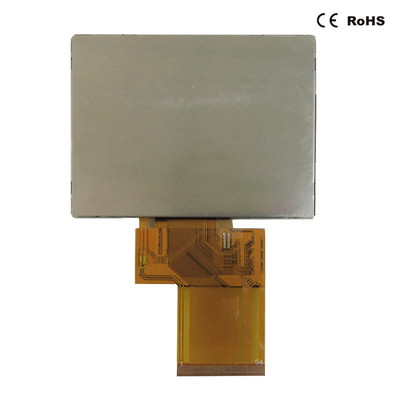

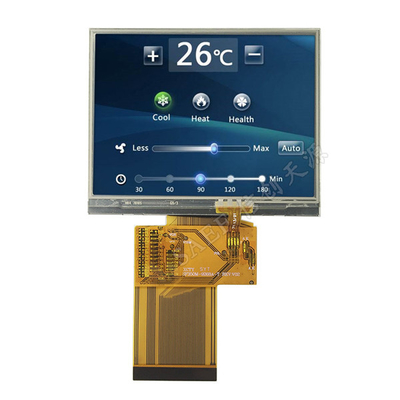

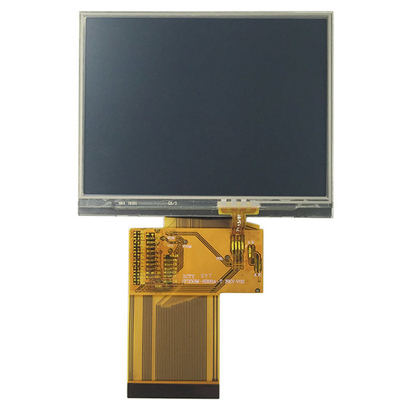

3.5 اینچ TFTصفحه نمایش تصویر واقعی محصول
