7 اینچی TFT RGB LCD، 800x480 LCD صفحه نمایش 7 اینچی توضیحات
ماژول TFT LCD SF-TO700PY-8994A-T یک صفحه نمایش تمام رنگی TFT ال سی دی 800x480 اینچی مورب 7 اینچی است.آرتی پی (صفحه نمایش لمسی مقاومتی).این ماژول از رابط 24 بیتی RGB پشتیبانی می کند.SF-TO700PY-8994A-Tمدل دارای ابعاد ماژول 164.9x100x6.8 میلی متر و اندازه منطقه فعال 153.84x85.63 میلی متر است.با کنترلر EK9716BD4 + EK73002AB2 روی ماژول یکپارچه شده است و ولتاژ منبع تغذیه منطقی آن از 2.6 ولت تا 3.3 ولت متغیر است.مقدار معمولی 2.8 ولت است.
ماژول LCD می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.SF-TO700PY-8994A-T باروشنایی 300 cd/m2.اگر می خواهید روشنایی را تنظیم کنید، لطفاً برای پشتیبانی فنی بیشتر با ما تماس بگیرید، ما می توانیم روشنایی سطح را تا 1000 نیت افزایش دهیم.
| تولید - محصول: |
7 اینچ TFT Touch LCD |
وضوح: |
800x480 پیکسل |
| رابط: |
RGB 24 بیتی |
ابعاد طرح کلی: |
164.9x100x6.8 میلی متر |
| صفحه لمسی: |
با صفحه نمایش لمسی مقاومتی |
ابعاد شیشه پوشش: |
قابل تنظیم |
| جهت مشاهده: |
ساعت 6 |
شماره پین: |
50 پین |
| ارتباط: |
وصل کردن |
درخشندگی سطح: |
300 Cd/m2 (nits) |
| طول عمر LED: |
40000 ساعت |
انطباق: |
سازگار با REACH و RoHS |
تعریف پین
پین 1-2، چراغ عقب LED LED (آنود)
Pin3-4، LEDK LED نور پس زمینه (کاتد)
Pin5، GND Ground
پین 6، ولتاژ مشترک VCOM (NC)
Pin7، منبع تغذیه دیجیتال DVDD
Pin8، حالت MODE DE/SYNC را انتخاب کنید.به طور معمول بالا بکشید.(H: حالت DE. L: حالت HS/VS)
Pin9، DEN سیگنال فعال کردن داده
پین 10، سیگنال همگام سازی عمودی VSYNC
پین 11، سیگنال همگام سازی افقی HSYNC
پین 12 ~ پین 19، گذرگاه داده آبی B7-B0
گذرگاه داده سبز Pin20~Pin27، G7-G0
اتوبوس Pin28~Pin35، R7-R0 Red Data
Pin36، GND Ground
پین37، سیگنال ساعت نقطه‌ای DOTCLK
Pin38، GND Ground
Pin39، پین کنترل نمایشگر چپ/راست SHLR.کشش معمولی بالا
پین 40، پین کنترل نمایشگر بالا/پایین UPDN.کشش معمولی پایین
Pin41، قدرت مثبت VGH برای TFT
Pin42، قدرت منفی VGL برای TFT
Pin43، ولتاژ تغذیه آنالوگ AVDD
پین44، سیگنال بازنشانی NRESET
Pin45، NC بدون اتصال
Pin46، ولتاژ مشترک VCOM (NC)
Pin47، پین کنترل عملکرد DITHER Dithering.کشش معمولی پایین.H: عملکرد dithering را فعال کنید، وضوح 6 بیت.L: غیرفعال کردن عملکرد dithering، وضوح 8 بیت
Pin48، GND Ground
Pin49~Pin50، NC بدون اتصال
7 اینچی TFT RGB LCD، صفحه نمایش LCD 800x480 طراحی 7 اینچی

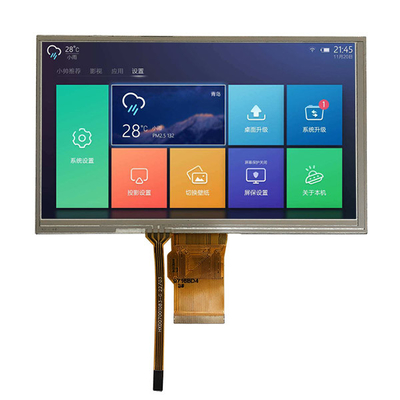

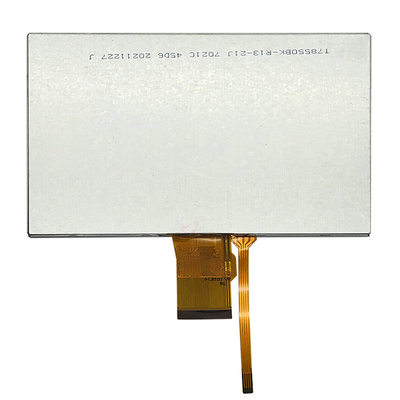

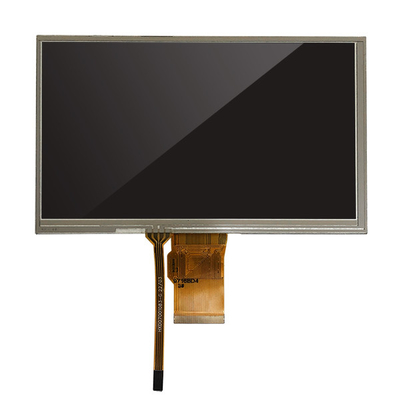

7 اینچی TFT RGB LCD، صفحه نمایش 800x480 LCD 7 اینچی تصویر محصول واقعی
