جزئیات محصول:
|
| محصول: | 1.54 اینچ SPI EPD | قطعنامه: | وضوح 152x152 نقطه |
|---|---|---|---|
| شماره پین: | 8 پین | رابط: | SPI |
| عنصر راننده: | ماتریس فعال a-Si TFT | حالت نمایش: | AM EPD |
| رنگ نمایش: | سیاه + سفید | اپتیک: | همه زاویه های دید |
| PCB Outline Dim (پروژه PCB): | 32 (H) x 50 (V) x 2.2 (D) میلی‌متر | منطقه فعال: | 27.512 ((H) × 27.512 ((V) mm |
| Pixel Pitch: | 181 x 181 (188dpi) um | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 152x152 نقطه ای,1صفحه نمایش کاغذ الکترونیک 54 اینچی,1صفحه نمایش.5 اینچی,1.54" E-Paper Display,1.5 Inch E-Ink Display |
||
رابط SPI EPD 1.54 اینچ معرفی محصول
SFEPM154ZYBW-7174AN یک صفحه نمایش الکتروفرتیک ماتریس فعال (AM EPD) با رابط SPI است. این 1.ماژول صفحه نمایش جوهر الکترونیکی 54 اینچی دارای یک منطقه موثر 152 × 152 پیکسل است و می تواند تصاویر را با قابلیت سیاه و سفید 1 بیتی نشان دهد. این ماژول یک صفحه نمایش الکتروفرتیک TFT است و مدار یکپارچه شامل درایور دروازه ، درایور منبع ، رابط MCU ، کنترل کننده زمان ، نوسانگر و غیره DC-DC ، SRAM ، LUT ، VCOM است.این ماژول می تواند برای دستگاه های الکترونیکی قابل حمل استفاده شود، مانند سیستم های برچسب گذاری الکترونیکی قفسه (ESL).
ویژگی ها
مشخصات مکانیکی
| پارامتر | مشخصات | واحد | یادآوری |
| اندازه صفحه نمایش | 1.54 | اینچ | |
| وضوح صفحه نمایش | 152 ((H) × 152 ((V) | پیکسل | Dpi:140 |
| منطقه فعال | 27.512×27512 | mm | |
| پیکسل پیچ | 0. 181×0. 181 | mm | |
| پیکسل ها | مربع | ||
| ابعاد طرح | 32.0 ((H) × 50.00 ((V) × 2.5 (D) | mm |
رابط SPI EPD 1.54 اینچ نقشه محصول
اختصاص پین ورودی/خرید
| نه. | نام | I/O | توضیحات |
| 1 | GND | P | زمین |
| 2 | VCC | P | منبع برق برای تراشه |
| 3 | SCL | من | پین ساعت سریال (SPI) |
| 4 | SDA | I/O | پین داده های سریال (SPI) |
| 5 | RES# | من | ورودی سیگنال رو تنظیم کن فعال کم |
| 6 | دی سی | من | داده ها/پین کنترل فرمان |
| 7 | CS | من | چیپ انتخاب پین ورودی |
| 8 | شلوغ | اوه | پین خروجی حالت شلوغ |
مشخصات نوری
اندازه گیری ها با زاویه 45 درجه انجام می شود، تشخیص عمودی است مگر اینکه مشخص شود.
| نماد | پارامتر | شرایط | دقیقه | -آره. | مکس | واحدها | یادداشت ها |
| R | بازتابي رنگ سفيد | سفید | 30 | 35 | - | % | 8 تا 1 |
| CR | نسبت کنتراست | در داخل | 8:1 | - | 8-2 | ||
| GN | 2سطح خاکستری | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
| T به روز رسانی | زمان به روز رسانی تصویر | در 25 درجه سانتیگراد | 22 | - | ثانيه | ||
| زندگی | بالا | یک میلیون بار یا 5 سال |
يادداشت:
8-1، روشنايي سنج، چشم يک پرو اسپکتروفوتومتر.
8-2 CR = بازتاب سطح با تمام پیکسل های سفید / بازتاب سطح با تمام پیکسل های سیاه
8-3. WS: حالت سفید، DS: حالت تاریک
ویژگی های پانل DC
| پارامتر | نماد | شرایط | پین قابل استفاده | دقیقه ای | -آره. | مکس | واحد |
| زمین تک | VSS | - | - | 0 | - | V | |
| ولتاژ منبع منطقی | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| زمان به روز رسانی تصویر | - | 25 oC | - | - | 3 | - | ثانيه |
|
حالت حالت خواب |
Islp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی نگه داشتن داده های رم |
- |
- |
25 |
- |
uA |
|
حالت خواب عمیق در حال حاضر |
Idslp_VCI |
DC/DC خاموش ساعت نداره بدون بار ورودی اطلاعات رام حفظ نشده |
- |
- |
3 |
5 |
uA |

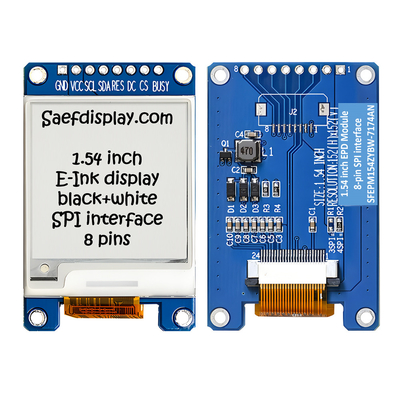

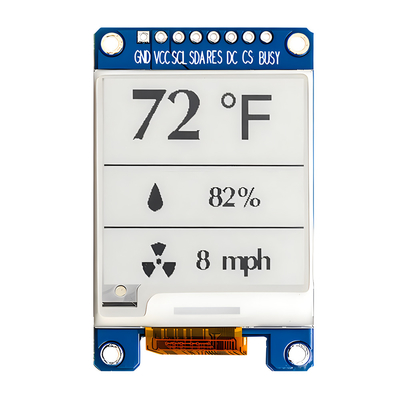

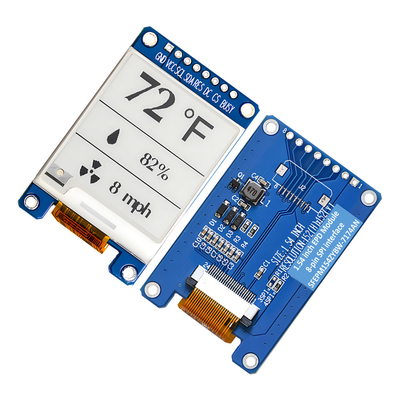

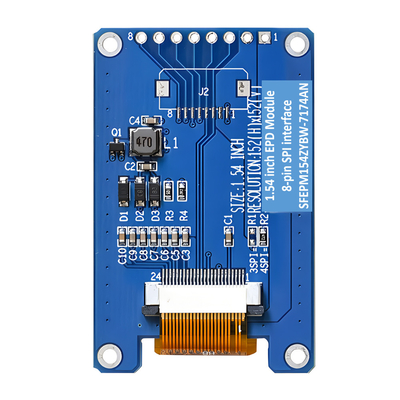

رابط SPI EPD 1.54 اینچ تصویر محصول
تاسیسات کارخانه و گواهینامه ها
کلمه کلیدی جستجو:EPD 1.54 اینچ، 1.54 اینچ صفحه نمایش جوهر الکترونیکی، صفحه نمایش ESL 1.5 اینچ، Epaper 1.5 اینچ، Epaper1.5"
