جزئیات محصول:
|
| محصول: | 9 اینچ RTP TFT | قطعنامه: | 800 RGB x 480 |
|---|---|---|---|
| صفحه لمسی: | RTP | رابط: | رنگ RGB |
| درخشندگی سطحی: | 400 cd/m2 (nits) | جهت مشاهده: | 6 ساعت |
| شماره پین: | 50 پین | طرح "دم": | 211.1 (W)×126.5 (H)×7.3 (D) (mm) |
| منطقه فعال: | 201.8 (H) × 114.5 ((V) (ملی متر) | درمان سطح: | پوشش سخت (3H) |
| رنگ های نمایش: | 16.7 م | ارتباط: | ZIF |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول TFT 9 اینچی,ماژول TFT رابط 50 پین,ماژول TFT درجه صنعتی,50Pin Interface TFT Module,Industrial Grade TFT Module |
||
TFT 9 اینچی درجه صنعتی / پزشکی با معرفی محصول RTP
تکنولوژی SAEF SFTO900SH-7170A4T یک صفحه لمسی LCD 9 اینچی با وضوح 1280x800 پیکسل است. محدوده ولتاژ VDD 3V تا 3.6V است.درخشش SFTO900SH-7170A4T 400cd/m2 استبه طور گسترده ای در ابزارها و مترها، دستگاه های GPS، ترمینال های POS، خواننده های پول نقد، اسکنرها، اتوماسیون خانگی، تماس های کنفرانس، تحلیلگرها، لوازم خانگی، اتوماسیون خانگی،و سیستم های امنیتی.
این صفحه نمایش TFT درجه 9 اینچی صنعتی می تواند در دمای 20 درجه سانتیگراد تا 70 درجه سانتیگراد کار کند و در محدوده دمای ذخیره سازی 30 درجه سانتیگراد تا 80 درجه سانتیگراد کار کند.این محصول با یک صفحه لمسی مقاوم با ابعاد 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm ، از رابط 24 بیتی RGB و 50 پین (قراری اتصال زیف) پشتیبانی می کند.
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 9.0 اینچ ((شعاعی) |
| عنصر راننده | ماتریس فعال a-Si TFT |
| قطعنامه | 800 × 3 ((RGB) × 480 |
| حالت نمایش | به طور معمول سفيد و قابل انتقال |
| نقطه | 0.0825 ((W) × 0.2327 ((H) mm |
| منطقه فعال | 198.000 ((W) × 111.696 ((H) mm |
| اندازه ماژول | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| اندازه ماژول ((با RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| درمان سطح | ضد درخشش |
| ترتیب رنگ | نوار RGB |
| رابط | رنگ RGB |
| جهت نمایش ((گرای معکوس) | ساعت 6 |
| مصرف برق چراغ های پس زمینه | 2.046W ((نوع)) |
| مصرف برق پنل | 0.360W ((نوع)) |
| وزن | TBD |
TFT 9 اینچی درجه صنعتی / پزشکی با نقشه محصول RTP
حداکثر امتیازات مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
|
| دقیقه ای | مکس | ||||
|
ولتاژ برق |
DVDD | -0.3 | 5.0 | V | |
| AVDD | -0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | -دوازده0 | -دو تا0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
دمای عملیات دمای ذخیره سازی |
TOP | -20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| ولتاژ LED معکوس | VR | - | 1.2 | V | هر LED یادداشت 2 |
| جریان جلو LED | اگر | - | 25 | mA | هر LED |
شرایط عملیاتی معمولی
(GND=AVSS=0V، یادداشت 1)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
|
ولتاژ برق |
DVDD | 3.0 | 3.3 | 3.6 | V | یادداشت 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | -پنج تا7 | -پنج تا0 | -چهار.3 | V | ||
| ولتاژ سیگنال ورودی | VCOM | 3.2 | 4.2 | 5.2 | V | یادداشت 4 |
| ولتاژ بالا منطق ورودی | HIV | 0.7 DVDD | - | DVDD | V |
یادداشت 3 |
| ولتاژ پایین منطق ورودی | VIL | 0 | - | 0.3 DVDD | V | |
توجه: مطمئن شوید که DVDD و VGL را ابتدا بر روی LCD و سپس VGH اعمال کنید.
توجه: تنظیمات DVDD باید با ولتاژ خروجی سیگنال (به توجه به توجه 3) صفحه سیستم مشتری مطابقت داشته باشد.
توجه: DCLK,HS,VS,RESET,U/D,L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
توجه: VCOM معمولی فقط یک مقدار مرجع است، باید با توجه به هر LCM بهینه شود.
مصرف فعلی
(GND=AVSS=0V)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
|
جریان برای راننده |
IGH | - | 0.3 | 1 | mA | VGH =17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
شرایط رانندگی با نور پس زمینه
|
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
| ولتاژ برای روشنایی LED | VL | 8.4 | 9.3 | 10.2 | V | یادداشت 1 |
| جریان برای روشنایی LED | IL | 198 | 220 | 242 | mA | |
| طول عمر LED | - | 40,000 | - | - | ساعت | یادداشت 2 |
توجه: ولتاژ تغذیه LED با تعداد LED در Ta = 25°C و IL = 220mA تعریف می شود.
توجه: زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در Ta = 25 ° C و IL = 220mA تعریف شده است.
IL عملیاتی کمتر از 220 mA است.
ویژگی های نوری
|
ماده |
نماد |
شرایط |
ارزش ها |
واحد |
||
| دقیقه ای | -آره. | مکس | ||||
|
زاویه دید (CR≥10) |
θL | Φ=180° ((9 ساعت) | 60 | 70 | - |
درجه |
| θR | Φ=0° ((3 ساعت) | 60 | 70 | - | ||
| θT | Φ=90° ((۱۲ ساعت) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعت) | 60 | 70 | - | ||
|
زمان پاسخ |
تن |
در حالت نرمال θ=Φ=0° |
- | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| نسبت کنتراست | CR | 400 | 500 | - | - | |
|
رنگ رنگ |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| روشنایی | L |
- |
450 |
- |
cd/m2 | |
| روشنایی ((با RTP) | L | - | 400 |
- |
cd/m2 | |
| یکنواختی نوردهی | YU | 70 | 75 |
- |
% | |
تعریف پین
| نه، نه | نماد | I / O | عملکرد |
| 1 | VLED | - | قدرت برای روشنایی LED |
| 2 | VLED | - | قدرت برای روشنایی LED |
| 3 | GLED | - | زمین برای روشنایی LED |
| 4 | GLED | - | زمین برای روشنایی LED |
| 5 | GND | P | زمین قدرت |
| 6 | VCOM | من | ولتاژ مشترک |
| 7 | DVDD | P | قدرت برای مدار دیجیتال |
| 8 | حالت | من | انتخاب حالت DE/SYNC |
| 9 | DE | من | فعال کردن ورودی داده |
| 10 | VS | من | ورودی همگام سازی عمودی |
| 11 | HS | من | ورودی همگام سازی افقی |
| 12 تا 19 | B7 - B0 | من | داده های آبی (MSB) |
| 20 - 27 | G7 - G0 | من | داده های سبز (MSB) |
| 28 تا 35 | R7 | من | داده های قرمز (MSB) |
| 36 | GND | P | زمین قدرت |
| 37 | DCLK | من | ساعت نمونه |
| 38 | GND | P | زمین قدرت |
| 39 | L/R | من | انتخاب چپ / راست |
| 40 | U/D | من | انتخاب بالا / پایین |
| 41 | VGH | P | دروازه ON ولتاژ |
| 42 | VGL | P | ولتاژ دروازه OFF |
| 43 | AVDD | P | قدرت برای مدار آنالوگ |
| 44 | تنظیم مجدد | من | پین تنظیم مجدد جهانی. |
| 45 | NC | - | هيچ ارتباطي وجود نداره |
| 46 | VCOM | من | ولتاژ مشترک |
| 47 | DITHB | من | عملکرد دیتر کردن |
| 48 | GND | P | زمین قدرت |
| 49 | NC | - | هيچ ارتباطي وجود نداره |
| 50 | NC | - | هيچ ارتباطي وجود نداره |

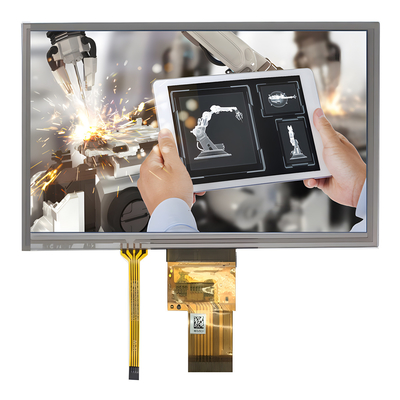

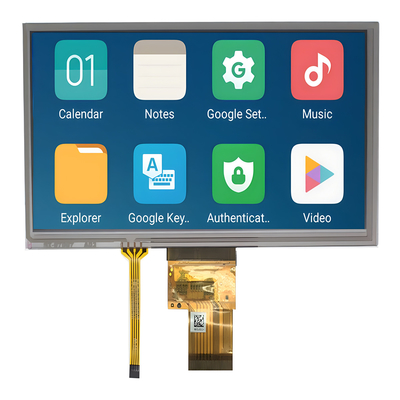

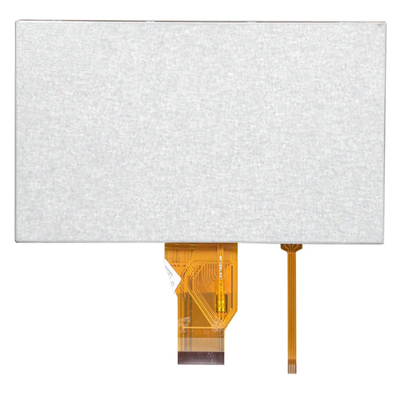

TFT 9 اینچی درجه صنعتی / پزشکی با تصویر محصول RTP
