جزئیات محصول:
|
| محصول: | صفحه نمایش 2.6 اینچی TFT LCD | قطعنامه: | 480x320 |
|---|---|---|---|
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
| آی سی درایور: | R61531 | شماره پین: | 40 پین |
| ارتباط: | نوع اتصال FPC | درخشندگی سطحی: | 250 cd/m2 (nits) |
| دمای عملیاتی.: | -20 تا +70 درجه سانتیگراد | رابط: | MCU |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی TFT LCD 480x320,2.6 اینچ LCD TFT با صفحه لمسی مقاوم,MCU Interface Resistive Touchscreen TFT LCD صفحه نمایش لمسی,2.6 Inch Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
در مورد این محصول صفحه لمسی TFT LCD 2.6 اینچی SF-TC260A-9954A-T
توضیحات
صفحه نمایش LCD TFT لمس کننده 2.6 اینچی SF-TC260A-9954A-T یک محصول نمایش گسترده در دستگاه های الکترونیکی مختلف است.6 اینچ SF-TC260A-9954A-T: اندازه قطر صفحه نمایش 2.6 اینچ است، با استفاده از تکنولوژی صفحه لمسی مقاوم، رابط MCU، وضوح 480x320 پیکسل، و تکنولوژی 262K کامل رنگ،اجازه می دهد تا کل صفحه نمایش تصاویر روشن و روشن را ارائه دهد.استفاده از فناوری IPS برای ارائه زاویه دید گسترده به کاربران، اطمینان از کیفیت تصویر از زاویه های مختلف.محدوده دمای کار این محصول -20 ° C تا 70 ° C است، مناسب برای محیط های مختلف استفاده است.
طرح طرح
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | YU | I/O | سیگنال ورودی پنل لمسی |
| 2 | XL | I/O | سیگنال ورودی پنل لمسی |
| 3 | YD | I/O | سیگنال ورودی پنل لمسی |
| 4 | XR | I/O | سیگنال ورودی پنل لمسی |
| 5 | GND | P | زمین |
| 6 | IOVCC | P | منبع برق 2.8V/1.8V ولتاژ |
| 7 | VCI | P | منبع برق2.8V ولتاژ |
| 8 | IM0 | من | انتخاب 8BIT/16BIT |
| 9 | GND | P | زمین |
| 10 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 11 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 12 | RS | من | سيگنال انتخاب فرمان/داده |
| 13 | GND | P | زمین |
| 14 | WR | من | سيگنال استروب بنويس |
| 15 | تحقیق و توسعه | من | سیگنال استروب رو بخون |
| 16 تا 31 | DB0-DB15 | I/O | سیگنال داده |
| 32 | GND | P | زمین |
| 33 | LED_A | P | آنود LED |
| 34 | LED_K1 | P | کاتود LED |
| 35 | LED_K2 | P | کاتود LED |
| 36 | LED_K3 | P | کاتود LED |
| 37 | LED_K4 | P | کاتود LED |
| 38 | LED_K5 | P | کاتود LED |
| 39 | LED_K6 | P | کاتود LED |
| 40 | GND | P | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3 | 3.2 | 3.4 | V | اگر= 90 mA | - |
| جریان عرضه | اگه | - | 90 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 192 | - | mW | - | |
| شدت نور برای LCM |
- |
250 | 300 | - | Cd/m2 | اگر= 90 mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر= 90 mA | - |
| رنگ روشنایی | سفید | ||||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | |
| مه | - | - | 1 | - | % | |
| سختی سطح | - | - | 3 | - | H | |
| قدرت پوست زدن FPC | - | 5 | - | N | ||
| خم کردن FPC | - | - | 3 | - | چرخه | |
| نیروی ورودی | - | - | 50 | زن | ||
| ولتاژ نامی | V touch | 7 | V | |||
| مقاومت محور X | Rx | 200 | 500 | |||
| مقاومت محور X | ری | 400 | 1000 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 50,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,00,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 600 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 80 | - | درجه | - | |
| θL | 80 | - | |||||||
| . "ور" | Θ+ | 80 | - | ||||||
| ... | 80 | - | |||||||

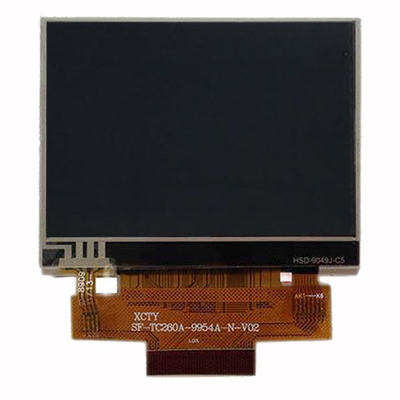

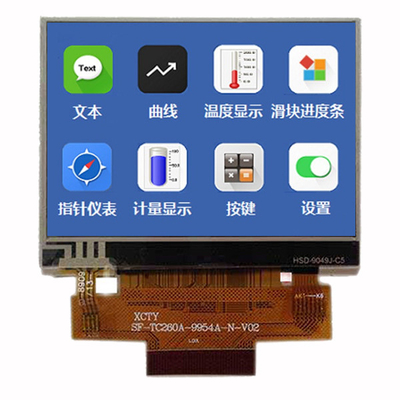

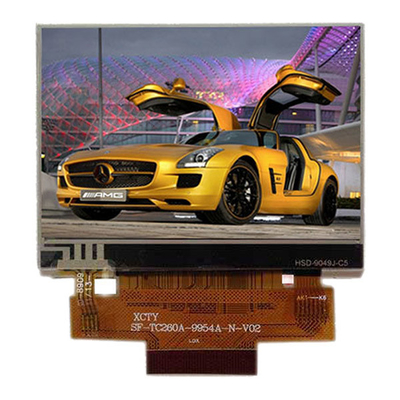

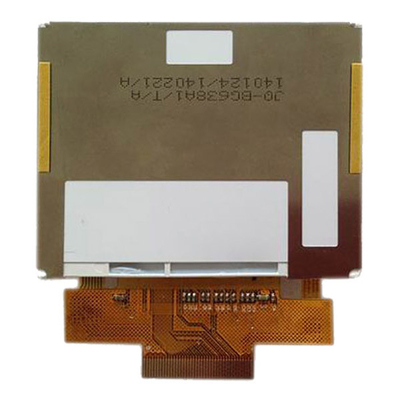

تصویر محصول
