جزئیات محصول:
|
| تولید - محصول: | ماژول LCD 3.5 اینچی | وضوح: | 320x480 پیکسل |
|---|---|---|---|
| جهت مشاهده: | ساعت 12 | صفحه لمسی: | پنل لمسی مقاومتی |
| ابعاد شیشه پوشش: | قابل تنظیم/اختیاری | رابط: | RGB/MCU اختیاری |
| شماره پین: | 45 پین | ارتباط: | ZIF FPC |
| درخشندگی سطحی: | 300cd/m2 (نیت) | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه LCD TFT 320×480,LCD TFT با صفحه لمسی مقاوم,3.5 اینچ TFT LCD,Resistive Touchscreen TFT LCD,3.5 Inch TFT LCD |
||
3.5" 320x480 TFT LCD ساعت 12
شماره مدل: SF-TC350H-8677A1-T
SF-TC350H-8677A1-T یک ماژول TFT-LCD است. این ماژول از یک پنل TFT-LCD، IC درایور، FPC، یک واحد نور پس زمینه و صفحه لمسی مقاوم تشکیل شده است.منطقه نمایش 5 ′′ حاوی 320X ((RGB) X480 پیکسل است و می تواند تا 262K رنگ را نشان دهد.این محصول با معیار محیط زیست RoHS مطابقت دارد.
SF-TC350H-8677A1-T یک ماژول صفحه نمایش LCD TFT از نوع انتقال TN 3.5 اینچی است. اندازه این ماژول 54.48x84.71x3.25 میلی متر است، اندازه منطقه فعال 49.66x74.29 میلی متر است.این ماژول نمایش TFT از IC راننده ILI9488 استفاده می کند که از رابط MCU + RGB پشتیبانی می کنداین ماژول LCD TFT 320x480 دارای روشنایی 300 cd / m2 با نسبت کنتراست (ارزش معمولی) 500 است:1ماژول در دمای -20 تا +70 درجه سانتیگراد کار می کند، دمای ذخیره سازی از -30 تا +80 درجه سانتیگراد است.
صفحه لمسی 3.5 اینچی TFT LCD
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | LEDA | اوه | آنود LED |
| 3 | LEDK | اوه | کاتود LED |
| 4 | GND | من | زمین |
| 5 | VCC | من | منبع برق 2.8V ولتاژ |
| 6 | VCC | من | منبع برق 2.8V ولتاژ |
| 7 | GND | من | زمین |
| 8 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 9 | VSYNC | من | سیگنال همگام سازی عمودی فریم |
| 10 | HSYNC | من | سیگنال همگام سازی افقی خطی |
| 11 | DOTCLK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 12 | امکان پذیر است | من | سیگنال فعال سازی داده برای عملکرد رابط RGB |
| 13 | GND | من | زمین |
| 14 | IM0 | من | سیگنال حالت رابط را انتخاب کنید. |
| 15 | IM2 | من | سیگنال حالت رابط را انتخاب کنید. |
| 16 تا 31 | DB15-DB0 | I/O | نمایش داده های I/O |
| 32 | GND | من | زمین |
| 33 | SDA | من | سیگنال ورودی سریال |
| 34 | WRX-SCL | من | پين ورودي سيگنال استروب رو بخون |
| 35 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
| 36 | GND | من | زمین |
| 37 | XR | اوه | پین پنل لمسی |
| 38 | YD | اوه | پین پنل لمسی |
| 39 | XL | اوه | پین پنل لمسی |
| 40 | YU | اوه | پین پنل لمسی |
| 41 | DCX | من | سیگنال انتخاب رژستر |
| 42 | IM1 | من | سیگنال حالت رابط را انتخاب کنید. |
| 43 | RDX | من | سیگنال خواندن |
| 44 | GND | من | زمین |
| 45 | TE | من | به عنوان یک سیگنال خروجی TE (تأثير ترک) عمل می کند. |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | - | 19.2 | - | V | اگر=20 mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | - | - | mW | - | |
| شدت نور برای LCM |
- |
- | 300 | - | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20 mA | - |
| رنگ روشنایی | سفید | ||||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 150 | 500 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 300 | 900 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 15 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 100,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 12 | 24 | خانم | (1) (((2) | |
| 2 | انتقال ((بدون قطبی کننده) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
400 | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 70 | - | درجه | - |
| θL | - | 70 | - | ||||||
| . "ور" | Θ+ | - | 70 | - | |||||
| ... | - | 60 | - | ||||||
| 5 | رنگ بندی | سفید | X | C-light | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| قرمز | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| سبز | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| آبی | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

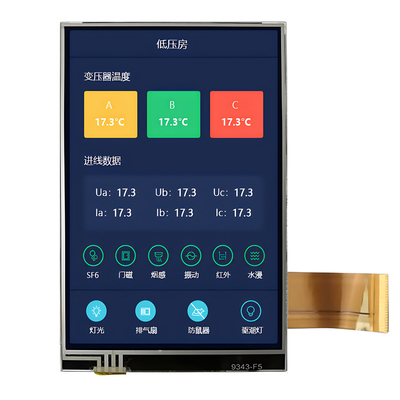

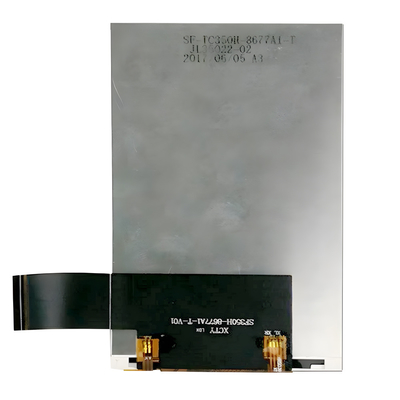

تصویر محصول LCD 3.5 اینچی TFT
