صفحه لمسی TFT LCD 2.4 اینچ MCU& RGB معرفی محصول
SF-TC240H-8944A-T یک صفحه نمایش TFT-LCD 2.4 اینچی با وضوح 240x320 پیکسل و روشنایی 350 cd / m2 است.این ماژول از IC کنترل کننده ILI9341 استفاده می کند که از MCU 8/16/18bit RGB و RGB 16/18bit 3/4 Line پشتیبانی می کندابعاد ماژول نمایشگر 42.72 ((W) x 60.26 ((H) x 3.5 ((T) mm است و منطقه فعال 36.73 ((W) x 48.96 ((H) mm است. محدوده ولتاژ تغذیه آن برای آنالوگ 2.6V تا 3.3V است؛ مقدار معمول 2.8V است.
این ماژول نمایش از یک صفحه نمایش نوع TN در جهت مشاهده 12:00 استفاده می کند. ماژول SF-TC240H-8944A-T می تواند در دمای -20 ° C تا + 70 ° C کار کند؛ دمای ذخیره سازی آن از -30 ° C تا + 80 ° C است.
ویژگی ها
| محصول: | 2صفحه نمایش LCD TFT 4 اینچی |
| قطعنامه: | 240*320 |
| آي سي راننده: | ILI9341V |
| جهت مشاهده: | 12:00 |
| شماره پین: | ۴۸ پین |
| نورپردازی سطح: | ۳۵۰ Cd/m2 |
| طول عمر LED: | 40،000 ساعت |
| صفحه لمسی: | پنل لمسی مقاوم |
| ابعاد شیشه پوشش: | قابل تنظیم |
| رابط: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| اتصال: | جوشاندن |
| انطباق | مطابقت با REACH و RoHS |
صفحه لمسی TFT LCD 2.4 اینچی MCU& RGB Interface
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | YU | من | پین پنل لمسی |
| 2 | XL | من | پین پنل لمسی |
| 3 | YD | من | پین پنل لمسی |
| 4 | XR | من | پین پنل لمسی |
| 5 | GND | من | زمین |
| 6 | VCI | من | منبع برق 2.8V ولتاژ |
| 7 | VDD3 | من | منبع برق 2.8V/1.8V ولتاژ |
| 8 | VDD3_P(NC) | - | باز شده |
| 9 | BC_CTRL ((NC) | - | باز شده |
| 10 | BC ((NC) | - | باز شده |
| 11 | TE | اوه | پن خروجی اثر پاره کردن برای همگام سازی MPU با نوشتن فریم، |
| 12 تا 29 | DB17-DB0 | I/O | نمایش داده های I/O |
| 30 | SDA | I/O | سیگنال ورودی سریال |
| 31 | DOTLCK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 32 | امکان پذیر است | من | سیگنال فعال سازی داده برای عملکرد رابط RGB |
| 33 | HSYNC | من | سیگنال همگام سازی افقی خطی |
| 34 | VSYNC | من | سیگنال همگام سازی عمودی فریم |
| 35 | RDX | من | پين ورودي سيگنال استروب رو بخون |
| 36 | WRX | من | پین ورودی سیگنال استروب بنویسید |
| 37 | DCX | من | سیگنال را انتخاب کنید |
| 38 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
| 39 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 40 | IM0 | من | لطفا به صفحه چهارم مراجعه کنید، حالت رابط MCU را انتخاب کنید |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | من | آنود LED |
| 45 | LED_K1 | من | کاتود LED |
| 46 | LED_K2 | من | کاتود LED |
| 47 | LED_K3 | من | کاتود LED |
| 48 | LED_K4 | من | کاتود LED |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد | تست | یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80mA | - |
| جریان عرضه | اگه | - | 80 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - | |
| شدت نور برای LCM | | - | 350 | - | Cd/m2 | اگر=80mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80 mA | - |
| رنگ روشنایی | سفید | ||||||

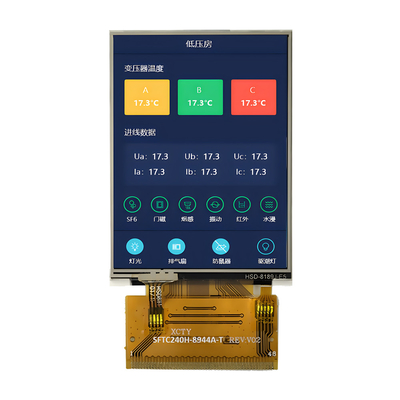

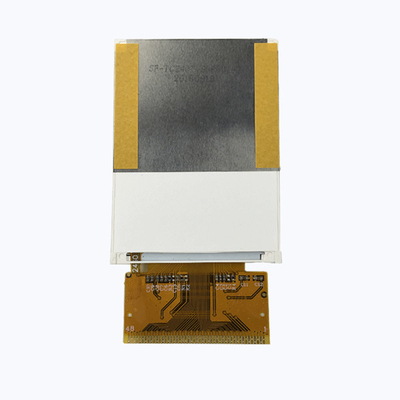

صفحه لمسی TFT LCD 2.4 اینچ MCU& RGB Interface تصویر محصول
