جزئیات محصول:
|
| محصول: | 4.3 اینچ TFT با صفحه لمسی مقاوم | قطعنامه: | 480x272 |
|---|---|---|---|
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | آی سی درایور: | ST7283 |
| صفحه لمسی: | پنل لمسی مقاوم (RTP) | شماره پین: | 40 پین |
| ارتباط: | ZIF FPC 46mm | درخشندگی سطحی: | 500 cd/m2 (nits) |
| ولتاژ بهره برداری: | 3.3 ولت | رابط: | رنگ RGB |
| دمای عملیاتی: | 20°C تا +70°C | دمای ذخیره: | -30°C تا +80°C |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | IPS مزاحم لمسی,4ماژول LCD TFT 3 اینچی,ماژول LCD TFT 480x272 نقطه,4.3 Inch TFT LCD Module,480x272 dots TFT LCD Module |
||

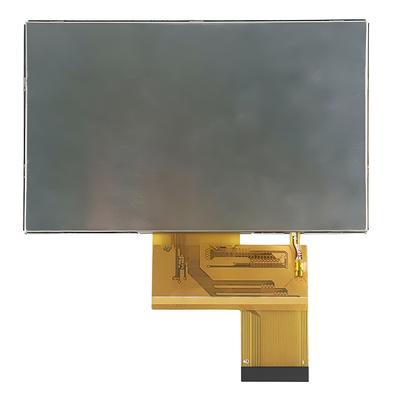

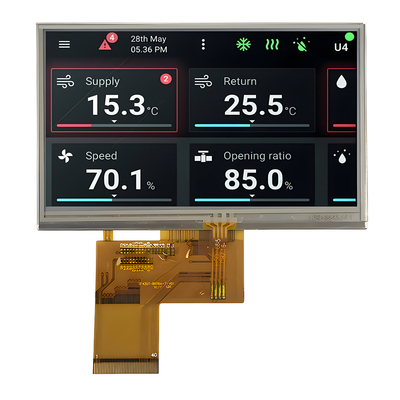

در مورد این مورد SFTO430JS-7025A-T 4.3 اینچ IPS مقاومت Touchsceen TFT
Saef Technology SFTO430JS-7025A-T یک ماژول LCD TFT 4.3 اینچی با عملکرد بالا است که برای کاربردهای مختلف طراحی شده است. این ماژول دارای یک IC درایور ST7283 یکپارچه است و از رابط RGB پشتیبانی می کند.ارائه انعطاف پذیری در اتصالولتاژ منبع برق برای این ماژول بین 3 و 3.6 ولت با ارزش معمولی 3.3 ولت است. این ماژول LCD TFT از نوع IPS است که زاویه دید کامل را برای تجربه مشاهده سازگار ارائه می دهد..با روشنایی 500 نیت، مناسب برای استفاده در داخل و خارج از خانه است، اطمینان از خوانایی در شرایط مختلف نور.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T یک راه حل متنوع برای طیف گسترده ای از برنامه های کاربردی است، از جمله اما محدود به:
- تجهیزات صنعتی
-اسکنر ها
- سیستم های اتوماسیون خانگی
- سیستم های کنترل دسترسی
- تجهیزات نظارت
-آناليزورها
- سیستم های امنیتی
قابلیت صفحه لمسی مقاوم آن امکان تعامل کاربر را فراهم می کند و آن را به یک انتخاب کاربر پسند برای دستگاه هایی که نیاز به عملکرد نمایش و لمس دارند، تبدیل می کند.SFTO430JS-7025A-T یک راه حل نمایش قوی و قابل اعتماد برای برنامه هایی است که دید بالا و دوام ضروری است.
اطلاعات محصول
| محصول: | 4.3 اینچ مقاومت صفحه لمسی TFT |
| قطعنامه: | 480x272 |
| نورپردازی سطح: | 500 Cd/m2 (نیت) |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| رابط: | رنگ RGB |
| آي سي راننده: | ST7283 |
| شماره پین: | ۴۰ پین |
| صفحه لمسی: | پنل لمسی مقاوم (RTP) |
| اتصال: | ZIF FPC 46 میلی متر |
| ولتاژ کار: | 3.3V |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
تعریف پین
| نه | نام PIN | I/O | توضیحات |
| 1 | LED-K | من | کاتود LED |
| 2 | LED-A | من | آنود LED |
| 3 | VSS | من | زمین قدرت |
| 4 | VDD | من | منبع برق |
| 5- 12 | R00-R07 | من | سیگنال داده قرمز (LSB) |
| 13 تا 20 | G00-G07 | من | سیگنال داده های سبز (GSB) |
| 21 تا 28 | R00-R07 | من | سیگنال داده های آبی (LSB) |
| 29 | VSS | من | زمین قدرت |
| 30 | DLCK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 31 | DISP | من | نمایش سیگنال روشن/ خاموش |
| 32 | HSYNC | من | سیگنال همگام سازی افقی |
| 33 | VSYNC | من | سیگنال همگام سازی عمودی |
| 34 | DE | من | کنترل داده ورودی فعال |
| 35 | NC | - | باز شده |
| 36 | GND | من | زمین قدرت |
| 37 | XR | من | PIN پنل لمسی |
| 38 | YD | من | PIN پنل لمسی |
| 39 | XL | من | PIN پنل لمسی |
| 40 | YU | من | PIN پنل لمسی |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.۰-۳6 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 3.0 | 3.3 | 3.6 | V | - |
| جریان عرضه | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| جریان خروجی ورودی | IIL | - | TBD | - | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 20.3 | 22.4 | 24 | V | اگر=20mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 448 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 500 | - | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 70 | 75 | - | % | اگر=20mA | - |
| رنگ روشنایی | سفید | ||||||
