جزئیات محصول:
|
| محصول: | صفحه نمایش لمسی 3.5 اینچی TFT LCD | قطعنامه: | 320x480 HVGA |
|---|---|---|---|
| جهت مشاهده: | ساعت 12 | شماره پین: | ۴۰ پین |
| رابط: | MCU 8/16BIT، SPI 3/4wire | درخشندگی سطحی: | 500 cd/m2 ((نیت) |
| طرح "دم": | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملی متر) | منطقه فعال: | 48.96 (H)x73.44 (V) (mm) |
| صفحه لمسی: | با پنل لمسی ظرفیت | آی سی درایور: | ILI9488 |
| راننده CTP: | FT6336U | ارتباط: | وصل کردن |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی 3.5 اینچی TFT LCD,صفحه لمسی LCD SPI MCU,SPI MCU LCD Touch Screen |
||
در مورد این محصول SFTO350PY-7118A-CT TFT با ماژول صفحه لمسی
صفحه لمسی LCD SFTO350PY-7118A-CT از SAEF Technology یک صفحه نمایش 3.5 اینچی TN است که به طور خاص برای برنامه هایی که نیاز به نمایش با وضوح بالا و روشنایی بالا دارند طراحی شده است.در زیر یک معرفی دقیق از محصول است:
جهت نصب:
محصول استاندارد یک ماژول LCD حالت عمودی است که برای اکثر سناریوهای نصب عمودی مناسب است.
-اگر شما نیاز به الزامات خاص مانند حالت افقی، شما می توانید با ما برای پشتیبانی فنی و خدمات سفارشی تماس بگیرید.
سناریوهای کاربرد:
- مناسب برای کاربردهای مختلف مانند پنل های کنترل صنعتی، تجهیزات پزشکی، ابزارها، دستگاه های خانگی هوشمند و غیره
در پانل های کنترل صنعتی، ماژول صفحه لمسی LCD SFTO350PY-7118A-CT SAEF Technology می تواند نقش های متعددی را ایفا کند و بهره وری عملیاتی و تجربه کاربر را بهبود بخشد.تکنولوژی صفحه لمسی ظرفیت و ویژگی های نمایش روشنایی بالا از ماژول SFTO350PY-7118A-CT آن را انتخاب ایده آل برای پانل های کنترل صنعتی می کند، به خصوص در مواردی که کنترل دقیق و نمایش واضح مورد نیاز است.این ماژول می تواند سطح هوش و راحتی عملیاتی سیستم های اتوماسیون صنعتی را بهبود بخشد..
ویژگی ها
| محصول: | 3صفحه لمسی LCD TFT 5 اینچی |
| قطعنامه: | 320x480 HVGA |
| رابط: | MCU 8/16BIT، SPI 3/4wire |
| شماره پین: | ۴۰ پین |
| جهت مشاهده: | ساعت 12 |
| نورپردازی سطح: | 300 Cd/m2 ((نیت) |
| خلاصه ی داستان: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملی متر) |
| منطقه فعال: | 48.96 ((H) x73.44 ((V) (میلی متر) |
| صفحه لمسی: | با پنل لمسی ظرفیت |
| راننده CTP: | FT6336U |
| آي سي راننده: | ILI9488 |
| اتصال: | وصل کردن |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
تعریف پین رابط
|
پیننه، نه |
نماد | عملکرد |
| 1 | XL | خط چپ رو لمس کن |
| 2 | YU | به مدار بالايي دست بزنيد |
| 3 | XR | خط آخر راست رو لمس کن |
| 4 | YD | خط پايين رو لمس کن |
| 5 | GND | زمین |
| 6 | IOVCC | منبع برق 1.8 ولت |
| 7 | VCC | منبع برق 2.8 ولت |
| 8 | FMARK | سیگنال همگام سازی فریم |
| 9 | CS | چیپ انتخاب پین ورودی (فعال کم) |
| 10 | RS | نمایش داده ها/پین انتخاب فرمان به صورت موازی |
| 11 | WR/SPI_SCL | فعال کردن نوشتن در رابط موازی MCU 8080 / پین SCL به عنوان Serial Clock |
| 12 | تحقیق و توسعه | خواندن فعال در رابط موازی MCU 8080 |
| 13 | SPI_SDA | پین دو طرفه ورودی/خرید داده های سریال |
| 14 | SPI_SDO | خروجی داده های سریال |
| 15 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 16 | GND | زمین |
| 17 تا 32 | DB0-DB15 | اتوبوس اطلاعات متوازي رابط MCU |
| 33 | LEDA | چراغ LED عقب ((آنود) |
| 34 تا 36 | LEDK | چراغ عقب LED ((کاتود) |
| 37 | GND | زمین |
| 38 | IM0 | حالت رابط را انتخاب کنید |
| 39 | IM1 | حالت رابط را انتخاب کنید |
| 40 | IM2 | حالت رابط را انتخاب کنید |
تعریف پین رابط رابط صفحه لمسی ظرفیت
| 1 | CTP_RST | تنظیم مجدد صفحه لمسی |
| 2 | CTP_INT | سیگنال قطع صفحه لمسی |
| 3 | CTP_SDA | سیگنال داده صفحه لمسی |
| 4 | CTP_SCL | سیگنال ساعت صفحه لمسی |
| 5 | GND | زمین |
| 6 | VDD | منبع برق |
مشخصات نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
|
روشنایی سفید (مرکز) |
Lv |
Θ=0 نرمالنگاه کردن زاویهIBL= 120mA |
... | 300 | ... | cd/m2 | |
| زمان پاسخ | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبت کنتراست | CR | ... | 500 | ... | ... | ||
|
رنگرنگ بندی (CIE1931) |
سفید | Wx | 0.292 | 0.307 | 0.322 | ||
| وای | 0.312 | 0.327 | 0.342 | ||||
|
زاویه دید |
هور |
L |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
.. |
تو | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| یکنواخت بودن روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
| طیف رنگ | NTSC | Θ=0 | 57 | 60 | ... | % | |
| جهت دید مطلوب | ساعت 12 | ||||||
ویژگی های الکتریکی
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ویژگی های نور پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 90 | 120 | mA |
| ولتاژ LED | VL | - | 2.8 | 3.2 | V |
| مدت عمر LED در حال کار | ساعت | 30000 | 40000 | ساعت |

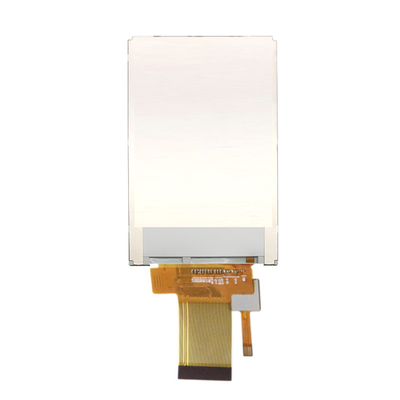

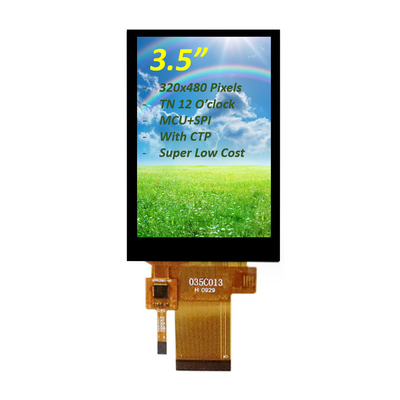

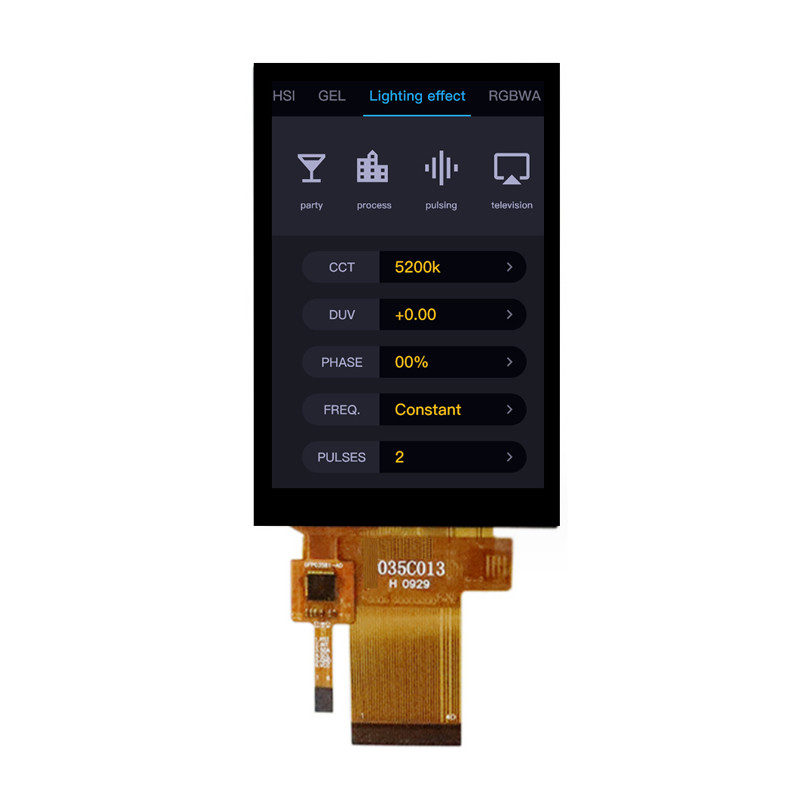

تصویر محصول
تاسیسات کارخانه و گواهینامه ها
