جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش لمسی LCD 3.5 اینچی | وضوح: | 320x240 نقطه |
|---|---|---|---|
| صفحه لمسی: | دارای صفحه نمایش لمسی PCAP | لنز کاور: | قابل تنظیم |
| جهت مشاهده: | ساعت 6 | رابط: | رابط RGB |
| طرح "دم": | 76.9x63.9x4.65 میلی متر | شماره پین: | 54 پین |
| جریان تامین نور پس زمینه: | 20 میلی آمپر | ولتاژ منبع تغذیه نور پس زمینه: | 19.2 V |
| ارتباط: | وصل کردن | درخشندگی سطحی: | 320 cd/m2 |
| ولتاژ منبع تغذیه برای منطق: | 1.6 ~ 3.3 V | ولتاژ ورودی: | VDD+0.3 V |
| دمای کار: | -20 تا 70 درجه سانتیگراد | دمای ذخیره سازی: | -30 تا 80 درجه سانتی گراد |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3.5 ′′ صفحه لمسی ال سی دی,صفحه لمسی ال سی دی 54 پین,صفحه لمسی LCD 320x240,54 Pin LCD Touch Screen,320x240 LCD Touch Screen |
||

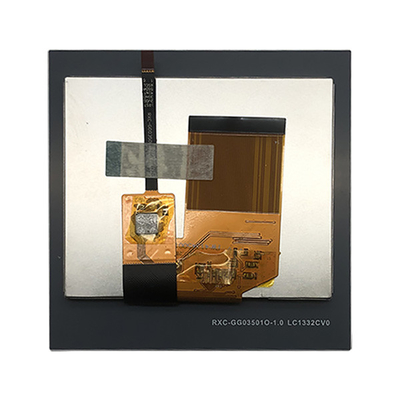

3صفحه نمایش لمسی LCD TFT 5 اینچی RGB 320x240 منظره 54 پین با صفحه لمسی ظرفیتی معرفی محصول
SAEF TECHNOLOGY SF-TO350M-8840A-CT یک سلول LCD 3.5 اینچی با ترانزیستورهای فیلم نازک به عنوان عناصر فعال است و حاوی پیکسل است. این مدل متشکل از یک 3.5 (4:3) اینچ پانل اصلی TN-LCD نوع انتقال. وضوح پانل 320 ((RGB) x 240 پیکسل است و می تواند تا 16.7M رنگ را نشان دهد.
SF-TO350M-8840A-CT با صفحه لمسی PCAP OCA متصل است ، PCAP ساختار G + G است. SF-TO350M-8840A-CT از رابط RGB پشتیبانی می کند در حالی که صفحه لمسی رابط IIC است.
ماژول LCD TFT SF-TO350M-8840A-CT به طور گسترده ای در جعبه سیاه، دستگاه هوشمند، POS تلفن همراه، خواننده پول نقد، تلفن دستی GPS، دستگاه سفارش غذا دستی، تحلیلگر سیگنال،تجهیزات آزمایشگاهی روی صندلی، سیستم امنیتی، اتوماسیون خانگی، پخش کننده صوتی کوچک، مانیتور کودک و سایر دستگاه های دستی و غیره
ویژگی:
| محصول: | صفحه لمسی LCD 3.5 اینچ |
| قطعنامه: | 320X240 نقطه |
| لنز پوشش: | قابل تنظیم |
| رابط: | رابط RGB |
| شماره پین: | 54 پین |
| صفحه لمسی: | با صفحه لمسی PCAP |
| نورپردازی سطح: | 320 Cd/m2 (ممکن است سفارشی شود) |
| جهت مشاهده: | ساعت 6 |
| خلاصه ی داستان: | 76.9x63.9x4.65 میلی متر |
| جریان منبع نور پس زمینه: | 20 مگابايت |
| ولتاژ منبع نور پس زمینه: | 19.2 ولت |
| اتصال: | وصل کردن |
| ولتاژ ورودی: | VDD+0.3 V |
| ولتاژ منبع برق برای منطق: | 1.6 تا 3.3 ولت |
| دمای کار: | -20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی: | -30 تا 80 درجه سانتیگراد |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
تعریف پین رابط
| نه | نام PIN | I/O | توضیحات |
| 1 | LED-K1 | من | کاتود LED |
| 2 | LED-K2 | من | کاتود LED به LED-K1 متصل شود |
| 3 | LED-A1 | من | آنود LED |
| 4 | LED-A2 | من | LED Anode به LED-A1 متصل شود |
| 5-7 | NC | - | هيچ ارتباطي نيست |
| 8 | /RESET | من | پین را تنظیم مجدد کنید |
| 9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | SCL | من | سیگنال ساعت SPI |
| 11 | SDI | من | پین ورودی رابط SPI |
| 12 | B0 | من | سیگنال داده های آبی (LSB) |
| 13 تا 19 | B1-7 | من | سیگنال داده آبی |
| 20 | G0 | من | سیگنال داده های سبز (GSB) |
| 21 تا 27 | G1-7 | من | سیگنال داده های سبز |
| 28 | R0 | من | سیگنال داده قرمز (LSB) |
| 29 تا 35 | R1-7 | من | سیگنال داده قرمز |
| 36 | HSYNC | من | سیگنال همگام سازی افقی |
| 37 | VSYNC | من | سیگنال همگام سازی عمودی |
| 38 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 39 تا 40 | NC | - | هيچ ارتباطي نيست |
| 41 | VDD | من | منبع برق +2.8V |
| 42 | VDDIO | من | 1.8V~2.8V منبع برق |
| 43 | YU | من | پین پنل لمسی |
| 44 | XL | من | |
| 45 | YD | من | |
| 46 | XR | من | |
| 47 تا 51 | NC | - | نه ارتباط |
| 52 | امکان پذیر است | من | کنترل داده ورودی فعال |
| 53 تا 54 | GND | من | زمین قدرت |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد | شرایط |
| ولتاژ تغذیه | Vf | 17.5 | 19.2 | 20.5 | V | اگر=20mA |
| جریان عرضه | اگه | - | 20 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - |
| شدت نور | 260 | 320 | 350 | Cd/m2 | اگر=20mA | |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20mA |
| رنگ روشنایی | سفید | |||||
آزمون قابلیت اطمینان
| ماده | شرایط | زمان (ساعت) | ارزیابی |
| دمای بالا | ۸۰ درجه سانتیگراد | 120 |
هیچ ناهنجاری در توابع و ظاهر |
|
دمای بالا
|
۷۰ درجه سانتیگراد | 120 | |
| دمای پایین | -30 درجه سانتیگراد | 120 | |
| دمای پایین | -20 درجه سانتیگراد | 120 | |
| رطوبت | 60°C/ 90%RH | 120 | |
| دمای شوک حرارتی چرخه |
-20°C ¬ 25°C ®70°C (0.5 ساعت ¬ 5 دقیقه ® 0.5 ساعت) |
10 چرخه |

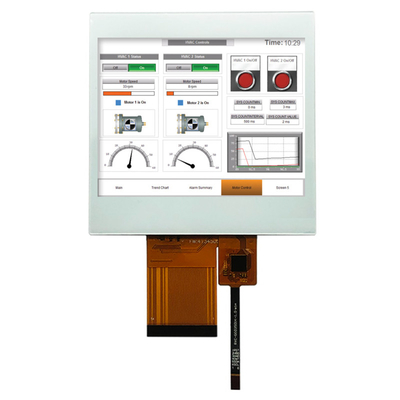

3صفحه نمایش لمسی LCD TFT 5 اینچ RGB 320x240 منظره 54 پین با صفحه لمسی ظرفیت
تاسیسات کارخانه و گواهینامه ها
لمس ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را در ترکیب ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ ها و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
