E-Paper Module Digital Display 1.54" 3 رنگ EPD 24 پین ESL E-Ink 200*200 نقطه رابط SPI اپتیک تمام زاویه های مشاهده

جوهر الکترونیکی 1.54 اینچ 200*200 نقطه رابط SPI، 1.54" 3 رنگ EPD 24 پین ESL ماژول کاغذ الکترونیکی صفحه نمایش دیجیتال

صفحه نمایش رنگ برقی 1.54 اینچ، EPD 1.54 اینچ

تکنولوژی SAEF SFEPD154B-7099A-BWR یک صفحه نمایش الکتروفرتیک ماتریس فعال ((AM EPD) است که دارای رابط و طراحی سیستم مرجع است.و دارای قابلیت های نمایش کامل 2 بیتی استاین ماژول یک صفحه نمایش الکتروفراتیک TFT است که دارای مدارهای یکپارچه از جمله گیت بافر، منبع بافر، رابط SPI، منطق کنترل زمان، نوسانگر، DC-DC، SRAM، LUT، VCOM است.ماژول می تواند در دستگاه های الکترونیکی قابل حمل استفاده شود، مانند سیستم برچسب قفسه الکترونیکی (ESL).

ویژگی ها

1 a-Si TFT ماتریس فعال صفحه نمایش کاغذ الکترونیکی (EPD)
2 وضوح: 200 × 200
3 مصرف انرژی بسیار کم
4 زاویه دید فوق العاده گسترده - نزدیک به 180°
5 بسیار نازک و سبک
6 رابط SPI
7 مطابقت با RoHS

دمای کار

دمای کار -0-50C است، دمای ذخیره سازی -20-60C است. 90٪ RH Max. (Ta ️ 40 oC) ، که Ta دمای محیط است.

دمای لامپ مرطوب باید حداکثر 39 oC باشد. (Ta > 40 oC).در درجه مطلق محیط زیست هیچ تهویه و یخچال وجود ندارد.

دمای سطح صفحه نمایش باید 0 درجه سانتیگراد حداقل و 50 درجه سانتیگراد حداکثر باشد. زمان تجدید به دمای کار بستگی دارد.
مواد جوهر برقی نسبت به رطوبت و اشعه UV حساس هستند. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating. در حالی که نمایشگرها به انجام مطابق با مشخصات برای دوره گارانتی در محیط عملیاتی مطلق مشخص شده، بهتر است شرایط ذخیره سازی،هر چه نمایشگر E Ink بهتر عمل کندمانند سایر اجزای حساس به رطوبت و UV، توصیه می کنیم که نمایشگرهای ما در محیط های کنترل شده با درجه حرارت و رطوبت نگهداری شوند و هر زمان که امکان پذیر باشد،در شرایط ذخیره سازی مطلوب تعریف شده در بالا، دور از نور خورشید، برای بهینه سازی عملکرد آنها.


احتیاط
(1) پنل / ماژول EPD از مواد شکننده مانند شیشه و پلاستیک ساخته شده است و ممکن است در صورت افتادن شکسته یا ترک خورده شود. لطفا با احتیاط کار کنید.استفاده از نیرویی مانند خم کردن یا پیچاندن بر روی پنل EPD.
(2) توصیه می شود پنل های EPD را در یک منطقه کار تمیز جمع آوری یا نصب کنید. گرد و غبار و روغن ممکن است باعث شارژ الکتریکی یا تخریب / خراش / سوراخ کردن فیلم پوشش محافظ شود.
(3) فشار بر روی صفحه EPD اعمال نکنید تا از آسیب دیدن آن جلوگیری شود.
(4) در حالی که پانل EPD در حال کار است، کانکتور رابط را متصل یا جدا نکنید.
(5) لطفاً در هنگام اتصال کابل رابط مانند FPC، قاب را با انگشت خود پشتیبانی کنید.
(6) پانل ها / ماژول های EPD را به هم نپیچید.
(7) FPC را روی لبه شیشه فشار ندهید یا FPC را به 90° بالا / پایین بکشید.
(8) به کانکتور سرب FPC دست نزنید.
(9) به ناحیه اتصال IC دست نزن. ممکن است سرب TFT را خراش دهد یا عملکرد IC را آسیب برساند.
(10) هنگام دست زدن و در طول مونتاژ، یک بند مچ دست (قرص زمین) بپوشید.دستگاه های نیمه هادی در پانل / ماژول EPD قرار دارند و باید با دقت برای جلوگیری از هر گونه تخلیه الکترواستاتیک (ESD) مورد استفاده قرار گیرند. (یک فن یون ممکن است در عملیات مونتاژ برای کاهش خطر ESD مورد نیاز باشد.)
(11) پانل / ماژول EPD را در محیط مشخص شده و جعبه های بسته بندی اصلی در هنگام ذخیره نگه دارید تا از خراش جلوگیری کنید و عملکرد اصلی را حفظ کنید.
(12) پانل EPD را جدا یا دوباره جمع نکنید.
(13) برای تمیز کردن از یک پارچه خشک نرم بدون مواد شیمیایی استفاده کنید. لطفاً برای تمیز کردن به شدت فشار ندهید زیرا سطح فیلم حفاظتی بسیار نرم و بدون پوشش سخت است.این رفتار باعث می شود که سوراخ یا خراش بر روی ورق محافظ.
(14) لطفا مراقب رطوبت باشید تا از نفوذ آن به پنل EPD جلوگیری شود، که ممکن است در طول کار آسیب برساند.
(15) این محصول کار با دمای پایین است. لطفا توجه داشته باشید که دمای مختلف برای ایجاد یخ یا شبخوار در سطح پنل EPD است.رطوبت ممکن است به پینل EPD به دلیل یخ یا شبخوار در سطح پنل EPD نفوذ کند، و باعث آسیب به صفحه EPD می شه
(16) اگر پانل / ماژول EPD هر 24 ساعت به روز نشود، پدیده ای به نام "Ghosting" یا "Image Sticking" ممکن است رخ دهد.توصیه می شود که مشتری تاگ ESL / EPD را هر 24 ساعت در مورد استفاده از آن تجدید کند.. توصیه می شود که مشتری ارسال یا ذخیره برچسب ESL / EPD با یک تصویر کاملا سفید برای جلوگیری از این مشکل
(17) دمای بالا، رطوبت بالا، نور خورشید یا نور فلورسنت ممکن است عملکرد پنل EPD را کاهش دهد.نور خورشید، یا فلورسنت برای مدت زمان طولانی.
(18) جوهر برچسب مورد استفاده برای نشان دادن شماره شناسه پنل به راحتی با حلال پاک می شود. لطفاً از استفاده از حلال برای تمیز کردن پنل EPD اجتناب کنید.
(19) EPD با خلاء بسته بندی شده است.
(20) قبل از تایید توسط BOE و مشتری، محصولات و مشخصات محصول ممکن است بدون اطلاع قبلی تغییر کنند.قبل از طراحی نهایی تأیید کنید که آخرین استانداردها یا مشخصات محصول را دریافت کرده اید، خرید یا استفاده.
(21) BOE تمام تلاش خود را برای اطمینان از کیفیت بالا و قابلیت اطمینان محصولات خود انجام می دهد. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury، مانند هوافضا، هواپیمایی، انرژی هسته ای، کنترل احتراق، حمل و نقل، ترافیک، تجهیزات ایمنی یا تجهیزات پزشکی برای حمایت از زندگی.
(22) برنامه خود را طوری طراحی کنید که محصول در محدوده های تضمین شده توسط SAEF استفاده شود، به ویژه برای حداکثر امتیاز، محدوده ولتاژ تغذیه کار، ویژگی های تشعشع حرارتی،شرایط نصب و سایر ویژگی ها. SAEF هیچ مسئولیتی برای خرابی یا آسیب در صورت استفاده بیش از محدوده تضمین نشده ندارد.نرخ شکست یا حالت شکست به طور معمول قابل پیش بینی در دستگاه های نیمه هادی را در نظر بگیرید و اقدامات سیستمیکی مانند گاوصندوق های شکست را بکار ببرید.، به طوری که تجهیزات شامل محصول SAEF باعث آسیب جسمی، آتش سوزی یا سایر آسیب های جانبی ناشی از استفاده از محصول SAEF نمی شوند.
(23) این محصول برای مقاومت در برابر تشعشعات طراحی نشده است

صفحه نمایش جوهر الکترونیکی دارای سناریوهای کاربردی غنی است و پایان B / C دو چرخ محرک است

به عنوان یک فناوری نمایش جدید، کاغذ الکترونیکی سناریوهای کاربرد پایانی را در زمینه صفحه نمایش تخت گسترش می دهد.کاغذ الکترونیکی اساساً نوعی از فناوری صفحه نمایش تخت است، همچنین به عنوان صفحه ی جوهر الکترونیکی شناخته می شود، که می تواند درک بصری چاپ و نوشتن بر روی کاغذ را تقلید کند. محصولات کاغذ الکترونیکی دارای ویژگی های انعطاف پذیری، بسیار نازک،و می تواند نمایشگر را حتی زمانی که برق خاموش است حفظ کند، و ویژگی های اصلی آن مصرف انرژی پایین و سلامت بینایی است، که می توان آن را یک فناوری نمایش جدید که "کوچک اما زیبا" نامیده است.

ویژگی های محصولات صفحه ی جوهر برقی برجسته است و سناریوهای کاربرد پایین به سرعت در حال گسترش است.ویژگی های محصولات مرتبط با کاغذ الکترونیکی در مورد جایگزینی مانند کاغذ و مصرف انرژی کم متمرکز است، و به تدریج پس از ترکیب کاهش هزینه ها و تقاضای جدید به سناریوهای کاربرد B / C توسعه می یابند.گسترش به نوت بوک ها و مانیتورهای کامپیوتر، دستبندهای ساعت و سایر محصولات پوشیدنی، خانه هوشمند و سایر زمینه های کاربردی؛ 2) B-end زمینه اصلی توسعه و کاربرد بازار فعلی است.و این محصول بازار خرده فروشی IoT کم مصرف را به عنوان سناریوی اصلی استفاده می کند.، و به زمینه های خرده فروشی هوشمند، لجستیک هوشمند، حمل و نقل هوشمند، صنعت هوشمند، مراقبت های بهداشتی هوشمند و آموزش هوشمند گسترش می یابد.

تکنولوژی الکتروفورز میکروکپسولاسیون موقعیت اصلی صفحه نمایش جوهر الکترونیکی را اشغال می کند. فناوری اصلی صفحه نمایش جوهر الکترونیکی طراحی طرح ماژول نمایش است.از جمله تکنولوژی الکتروفورسیس میکروکپسول، سیستم اصلی است.طراحی محصول شامل یک بستر TFT و دو لایه الکترود است که بین ذرات سیاه بار مثبت و ذرات سفید بار منفی قرار گرفته است.این تکنولوژی از اصل جذب مثبت و منفی استفاده می کنه، با استفاده از الکترودها برای کنترل پیکسل ها برای نمایش سیاه یا سفیدو شما همچنین می توانید اندازه ولتاژ تنظیم برای کنترل موقعیت ذرات سیاه یا سفید از منطقه نمایش بالا به نمایش خاکستری.

با توجه به تقاضا برای برنامه های پایانی، بازار صفحه نمایش جوهر الکترونیکی به دوره رشد سریع رسیده است.حجم کل بازار جهانی صفحه نمایش جوهر الکترونیکی 3 دلار آمریکا بود..1 میلیارد دلار در سال 2021 و انتظار می رود که در سال 2026 به 20.34 میلیارد دلار آمریکا برسد، با نرخ رشد سالانه مرکب 45.62٪ از سال 2021 تا 2026E. از نظر برنامه های کاربردی استفاده نهایی،الکترونیک مصرفی بیشترین سهم بازار را در سال 2021 داشته است.، به 53.70 درصد رسيد. در کنار آمار و پيش بيني هاي اطلاعات موردورنرخ رشد سایر بازارهای مصرف نهایی در طول دوره پیش بینی در بالاترین سطح از بین تمام بخش های مصرف نهایی خواهد بود.، با CAGR 52.20٪ از 2021 تا 2026E.

تمرکز صنعت صفحه نمایش جوهر الکترونیکی بالاست، ویژگی های خوشه های صنعتی در زمینه وسط جریان به طور فزاینده ای برجسته می شوند.و مارک های پایینی به طور معمول متنوع هستند.تولیدکنندگان دیافراگم های رو به جلو تحت سلطه شرکت تایوان "یوانتائی تکنالوژی" با تکنولوژی پیشرو خود هستند و سایر تامین کنندگان شامل گوانگژو آوی الکترونیکس،که به طور کلی الگوی انحصاری داردتولید کنندگان ماژول های متوسط، خوشه های صنعتی از جمله فناوری یوانتای، BOE، Qingyue Optoelectronics، Yashi Optoelectronics و غیره را تشکیل داده اند.که بیش از ۹۰ درصد از بازار جهانی ماژول های کاغذی را در بر می گیرد.، و ویژگی های خوشه ها به طور فزاینده ای برجسته می شوند. تولید کنندگان پایانی شامل تولید کنندگان الکترونیک مصرفی مانند Zhangyue Technology،ارائه دهندگان راه حل ESL مانند Hanshow Technology، و با اضافه شدن مداوم مارک های نرم افزار کاربردی مانند iFLYTEK، انواع تولید کنندگان تمایل به تنوع دارند.

ارزش ماژول نمایش محصولات صفحه نمایش جوهر برقی سهم قابل توجهی را در بر می گیرد و زمینه های متوسط و فرعی حلقه های اصلی زنجیره صنعتی هستند.به عنوان مثال خواننده های کتاب الکترونیکی Kindle، ماژول های صفحه نمایش بیش از 40٪ از سهم هزینه سخت افزار کل دستگاه را تشکیل می دهند، به دنبال ماژول های ارتباطی حدود 20٪،پردازنده ها و تراشه های مرتبط با آنها که حدود 20٪ را تشکیل می دهند، و قطعات ساختاری، PCB ها و سایر قطعات سخت افزاری که حدود 10 درصد از سهم باقی مانده را تشکیل می دهند.ما معتقدیم که سطوح متوسط و بالا از زنجیره صنعتی هسته چشم انداز رقابتی هستند، و وضعیت تجاری سازی گسترده محصولات کاغذی الکترونیکی که به دلیل قیمت بالای محصولات تک محدود می شود، به تدریج از بین می رود.ما توصیه می کنیم که روی فرصت های سرمایه گذاری در میان و بالای زنجیره ارزش تمرکز کنیم..

درخواست

سیستم برچسب های الکترونیکی، خواننده های کاغذ الکترونیکی، دفترچه های کاغذی الکترونیکی، تلفن های همراه، کامپیوترها، مانیتورها، محصولات پوشیدنی،

1.54 اینچ E-ink Display 200*200 نقطه وضوح، AM EPD، Ultra Low Power Consumption رابط SPI

صفحه نمایش E-ink 1.54 اینچ، EPD 1.54 اینچ

1.54 اینچ E-ink Display 200*200 نقطه وضوح، AM EPD، Ultra Low Power Consumption رابط SPI

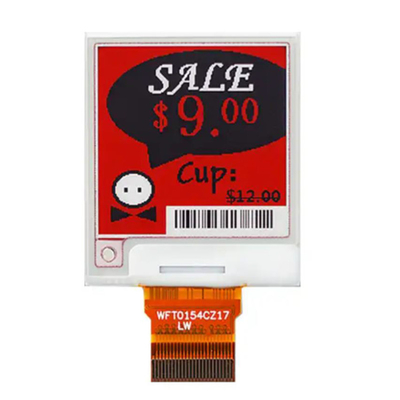

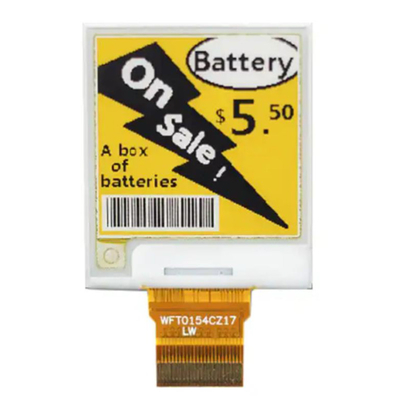

صفحه نمایش E-ink 1.54 اینچ، EPD 1.54 اینچ تصویر محصول
