1.54 اینچ E-ink Display 200*200 نقطه وضوح، AM EPD، Ultra Low Power Consumption رابط SPI

نمایشگر 1.54 اینچی جوهر الکترونیکی با وضوح 200*200 نقطه، AM EPD، رابط SPI مصرف انرژی بسیار کم

نمایشگر جوهر الکترونیکی 1.54 اینچی، EPD 1.54 اینچی توضیحات صفحه نمایش

فناوری SAEF SFEPD154B-7099A-BW یک صفحه نمایش الکتروفورتیک ماتریس فعال (AM EPD)، با رابط و طراحی سیستم مرجع است. ناحیه فعال 1.54 اینچی شامل 200x200 پیکسل است و دارای قابلیت نمایش کامل 2 بیتی است. این ماژول یک صفحه نمایش الکتروفورتیک با آرایه TFT است که دارای مدارهای مجتمع شامل بافر دروازه، بافر منبع، رابط SPI، منطق کنترل زمان، نوسانگر، DC-DC، SRAM، LUT، VCOM است. ماژول را می توان در دستگاه های الکترونیکی قابل حمل مانند سیستم برچسب قفسه الکترونیکی (ESL) استفاده کرد.

SFEPD154B-7099A-BW یک پنل 1.54 اینچی a-Si، TFT ماتریس فعال، صفحه نمایش کاغذ الکترونیکی (EPD) است. این پنل دارای وضوح بالایی (188dpi) است که به راحتی قادر است الگوهای ظریف را نمایش دهد. پنل EPD به دلیل ماهیت دو پایدار خود، برای به روز رسانی به انرژی بسیار کمی نیاز دارد و برای حفظ تصویر نیازی به برق ندارد.

ویژگی ها

صفحه نمایش کاغذ الکترونیکی با ماتریس فعال 1 a-Si TFT (EPD)
2 وضوح: 200 x 200
3 مصرف برق بسیار کم
4 زاویه دید فوق عریض - نزدیک به 180 درجه
5 بسیار نازک و سبک
6 رابط SPI
7 سازگار با RoHS

دمای عملیاتی

دمای عملیاتی -0-50C، دمای ذخیره سازی -20-60C است. حداکثر RH 90٪ (Ta ≦ 40 ºC)، که در آن Ta دمای محیط است.

دمای لامپ مرطوب باید حداکثر 39 درجه سانتیگراد باشد. (Ta > 40 ºC). بدون تراکم و بدون یخبندان در درجه بندی مطلق محیط زیست.

دمای سطح صفحه نمایش پانل باید 0 ºC حداقل باشد. و حداکثر 50 درجه سانتیگراد زمان تازه سازی به دمای کارکرد بستگی دارد.
مواد جوهر E-Ink به رطوبت و UV حساس است. محیط‌های عملیاتی رتبه‌بندی مطلق، شرایط مرزی را برای به‌روزرسانی نمایشگر توصیف می‌کنند، در حالی که محیط ذخیره‌سازی رتبه‌بندی مطلق، شرایط مرزی را برای نمایشگری که به‌روزرسانی نمی‌شود، توصیف می‌کند. در حالی که نمایشگرها بر اساس مشخصات دوره گارانتی در محیط عملیاتی مشخص شده کاملاً رتبه بندی می شوند، هرچه شرایط ذخیره سازی بهتر باشد، نمایشگرهای جوهر E عملکرد بهتری خواهند داشت. مشابه سایر اجزای حساس به رطوبت و اشعه ماوراء بنفش، توصیه می‌کنیم نمایشگرهای ما در محیط‌های کنترل دما و رطوبت، و در صورت امکان، در شرایط ذخیره‌سازی بهینه تعریف‌شده در بالا، دور از نور خورشید نگهداری شوند تا عملکرد آنها بهینه شود.


احتیاط
(1) پنل / ماژول EPD از مواد شکننده مانند شیشه و پلاستیک ساخته شده است و ممکن است در صورت افتادن شکسته یا ترک بخورد. لطفا با احتیاط رفتار کنید از اعمال نیرویی مانند خم شدن یا چرخش به پانل EPD خودداری کنید.
(2) توصیه می شود پانل های EPD را در یک منطقه کاری تمیز مونتاژ یا نصب کنید. گرد و غبار و روغن ممکن است باعث ایجاد شورت برقی یا تخریب / خراش / فرورفتگی لایه محافظ شود.
(3) به منظور جلوگیری از آسیب رساندن به پانل EPD فشار وارد نکنید.
(4) هنگامی که پانل EPD در حال کار است، کانکتور رابط را وصل یا جدا نکنید.
(5) لطفاً حین اتصال کابل رابط مانند FPC از قاب با انگشت خود پشتیبانی کنید.
(6) پانل ها / ماژول های EPD را روی هم قرار ندهید.
(7) FPC را روی لبه شیشه فشار ندهید یا FPC را تا 90 درجه به بالا/پایین نکشید.
(8) کانکتور سرب FPC را لمس نکنید.
(9) ناحیه اتصال آی سی را لمس نکنید. ممکن است سرب TFT را خراش دهد یا به عملکرد آی سی آسیب برساند.
(10) هنگام جابجایی و مونتاژ از بند مچی (اتصال به زمین) استفاده کنید. دستگاه های نیمه هادی در پنل / ماژول EPD گنجانده شده اند و باید با احتیاط از آنها استفاده کرد تا از هرگونه تخلیه الکترواستاتیک (ESD) جلوگیری شود. (برای کاهش خطر ESD ممکن است در عملیات مونتاژ به یک فن یونی نیاز باشد.)
(11) برای جلوگیری از خراشیدگی و حفظ عملکرد اصلی، پنل / ماژول EPD را در محیط مشخص و جعبه های بسته بندی اصلی در هنگام ذخیره نگه دارید.
(12) پانل EPD را جدا نکنید یا دوباره سرهم نکنید.
(13) از یک پارچه خشک نرم و بدون مواد شیمیایی برای تمیز کردن استفاده کنید. لطفاً برای تمیز کردن به شدت فشار ندهید زیرا سطح فیلم ورق محافظ بسیار نرم و بدون پوشش سخت است. این رفتار باعث ایجاد فرورفتگی یا خراش روی صفحه محافظ می شود.
(14) لطفاً مراقب رطوبت باشید تا از نفوذ آن به پانل EPD جلوگیری کنید که ممکن است در حین کار باعث آسیب شود.
(15) محصول عملیات دمای پایین است. لطفاً به دمای متفاوت برای ایجاد یخ زدگی یا شبنم روی سطح پانل EPD توجه داشته باشید. رطوبت ممکن است به دلیل یخ زدگی یا شبنم روی سطح پانل EPD به پانل EPD نفوذ کند و باعث آسیب پنل EPD شود.
(16) اگر پانل / ماژول EPD هر 24 ساعت یکبار تجدید نشود، ممکن است پدیده‌ای به نام «شبح» یا «چسبیدن تصویر» رخ دهد. توصیه می شود که مشتری برچسب ESL / EPD را هر 24 ساعت یک بار در مورد استفاده، تازه سازی کند. توصیه می شود برای جلوگیری از این مشکل، مشتری برچسب ESL / EPD را با یک تصویر کاملا سفید ارسال یا ذخیره کند.
(17) دمای بالا، رطوبت بالا، نور خورشید یا نور فلورسنت ممکن است عملکرد پانل EPD را کاهش دهد. لطفاً پانل EPD محافظت نشده را برای مدت طولانی در معرض دمای بالا، رطوبت بالا، نور خورشید یا فلورسنت قرار ندهید.
(18) جوهر برچسب مورد استفاده برای علامت گذاری شماره شناسه پانل به راحتی توسط حلال پاک می شود. لطفا از استفاده از حلال برای تمیز کردن پانل EPD خودداری کنید.
(19) EPD بسته بندی شده در خلاء است.
(20) قبل از تایید BOE و مشتری، محصولات و مشخصات محصول ممکن است بدون اطلاع قبلی تغییر کنند. قبل از طراحی، خرید یا استفاده نهایی، تأیید کنید که آخرین استانداردها یا مشخصات محصول را دریافت کرده اید.
(21) BOE تمام تلاش خود را می کند تا اطمینان حاصل کند که محصولاتش از کیفیت و قابلیت اطمینان بالایی برخوردار هستند. با این حال، قبل از استفاده از محصول در برنامه‌ای که به کیفیت و قابلیت اطمینان بالا نیاز دارد یا در مواردی که خرابی یا نقص آن ممکن است مستقیماً زندگی انسان را تهدید کند یا خطر آسیب بدنی ایجاد کند، مانند هوافضا، هوانوردی، انرژی هسته‌ای، کنترل احتراق، با دفتر فروش BOE تماس بگیرید. حمل و نقل، ترافیک، تجهیزات ایمنی یا تجهیزات پزشکی برای حمایت از زندگی.
(22) برنامه خود را طوری طراحی کنید که محصول در محدوده های تضمین شده توسط SAEF به ویژه برای حداکثر رتبه بندی، محدوده ولتاژ منبع تغذیه، ویژگی های تابش گرما، شرایط نصب و سایر ویژگی ها استفاده شود. SAEF هیچ مسئولیتی در قبال خرابی یا آسیب در صورت استفاده فراتر از محدوده های تضمین شده ندارد. حتی در محدوده‌های تضمین‌شده، نرخ‌های خرابی قابل پیش‌بینی یا حالت‌های خرابی را در دستگاه‌های نیمه‌رسانا در نظر بگیرید و از اقدامات سیستمی مانند گاوصندوق‌های خرابی استفاده کنید، به طوری که تجهیزات حاوی محصول SAEF باعث آسیب بدنی، آتش‌سوزی یا سایر آسیب‌های بعدی ناشی از کارکرد SAEF نشوند. محصول
(23) این محصول برای مقاومت در برابر تشعشع طراحی نشده است

صفحه نمایش جوهر الکترونیکی دارای سناریوهای کاربردی غنی است و انتهای B/C دو چرخ متحرک است.

صفحه نمایش جوهر الکترونیکی (E-ink) دارای ویژگی های محافظت از چشم، صرفه جویی در انرژی، خم شدن و غیره است و عمدتاً برای دستیابی به نمایش صفحه به بازتاب نور محیط خارجی متکی است. ما معتقدیم که انتظار می رود صفحه نمایش های جوهر الکترونیکی به طور همزمان در زمینه های تجاری و مصرف کننده پیشرفت کنند. فضاهای کاربردی بالقوه در زمینه های اداری، تولیدی، پزشکی، مالی و سایر زمینه ها هستند. 2) مصرف: ما خوشبین هستیم که از خوانندگان الکترونیکی انتظار می رود که برندهای داخلی داخلی را به وجود آورند و به ترمینال های متعدد مانند تبلت ها، نمایشگرها و پوشیدنی ها نفوذ کنند.

عرضه بالادستی صفحه‌های جوهر الکترونیکی نسبتاً متمرکز است و انتظار می‌رود کاهش هزینه‌های آتی باعث افزایش نفوذ برنامه‌ها شود. در حال حاضر، فناوری اصلی فیلم کاغذ الکترونیکی عمدتاً فناوری الکتروفورز میکروکپسول است که توسط فناوری Yuantai ارائه شده است و سهم عمده ای از بازار را به خود اختصاص می دهد، در حالی که سایر فناوری ها عمدتاً در مرحله تحقیق و توسعه یا تلاش های اولیه تجاری سازی هستند. طبق آمار و پیش‌بینی‌های TrendForce، اندازه بازار جهانی کاغذ الکترونیکی در سال 2022 حدود 4.65 میلیارد دلار خواهد بود و انتظار می‌رود که در سال 2026 به 20.34 میلیارد دلار برسد. ، انتظار می رود قیمت محصولات کاغذ الکترونیکی به تدریج کاهش یابد و در نتیجه سناریوهای کاربردی بیشتری را ترویج کند. در بلندمدت، ما نسبت به ادامه رشد محموله‌های کاغذ الکترونیکی خوشبین هستیم.

ضریب نفوذ میدان خرده فروشی جدید افزایش یافته است و سناریوهای کاربردی پایین دستی به تدریج غنی شده اند. کاربرد صفحه جوهر الکترونیکی در B-end عمدتاً در محصولات مختلف برچسب کاغذ الکترونیکی و تابلوهای اعلانات نمایان می شود. بر اساس اطلاعات شرکت مشاوره Qunzhi، در سال 2021، 190 میلیون قطعه برچسب قیمت الکترونیکی با نرخ رشد ترکیبی 26.5٪ در پنج سال گذشته ارسال خواهد شد. طبق پیش‌بینی Lotu Technology، انتظار می‌رود رشد محموله‌های ماژول ESL در سال 2022 به 100 درصد برسد. ما معتقدیم که با نفوذ تدریجی مفاهیمی مانند خرده‌فروشی هوشمند، مراقبت‌های پزشکی هوشمند و لجستیک هوشمند، صنعت کاغذ الکترونیکی ادامه خواهد یافت. برای گسترش تا پایان تجاری. ما همچنان نسبت به رشد قوی به دست آمده توسط صنعت در برابر روند خوشبین هستیم و در عین حال، انتظار داریم که با افزایش سریع نفوذ تجاری سازی، B-end نیازهای کاربردی متنوع تری را نشان دهد.

کاربرد پایانه های مصرف کننده طیف گسترده ای را در بر می گیرد و مارک های داخلی و خارجی به طور فعال در حال نوآوری برای پر کردن بازار هستند. کاغذ الکترونیکی به طور گسترده در لوازم الکترونیکی مصرفی استفاده می شود، از جمله کاغذ خوان های الکترونیکی، نوت بوک های کاغذ الکترونیکی، تلفن های همراه، رایانه ها، مانیتورها، محصولات پوشیدنی و غیره. از ماشین طبق داده‌های TrendForce، اندازه بازار جهانی لوازم الکترونیکی مصرفی محصولات کاغذ الکترونیکی 1.665 میلیارد دلار در سال 2021 بود و انتظار می‌رود در سال 2026 به 10.112 میلیارد دلار برسد. ما معتقدیم که با ظهور مفاهیمی مانند آموزش هوشمند و دفتر کمکی، مزایای کاغذهای الکترونیکی مانند محافظت از چشم، خم شدن و مصرف انرژی کم به طور فزاینده ای برجسته خواهند شد و سناریوهای کاربردی جوهر الکترونیکی انتظار می‌رود صفحه‌نمایش‌های C-end نوآوری و گسترش بیشتری را به همراه داشته باشند.

برنامه

سیستم برچسب الکترونیکی قفسه، کاغذخوان های الکترونیکی، نوت بوک های کاغذ الکترونیکی، تلفن های همراه، رایانه ها، مانیتورها، محصولات پوشیدنی،

نمایشگر 1.54 اینچی جوهر الکترونیکی با وضوح 200*200 نقطه، AM EPD، رابط SPI مصرف انرژی بسیار کم

نمایشگر جوهر الکترونیکی 1.54 اینچی، EPD 1.54 اینچی طراحی محصول

نمایشگر 1.54 اینچی جوهر الکترونیکی با وضوح 200*200 نقطه، AM EPD، رابط SPI مصرف انرژی بسیار کم

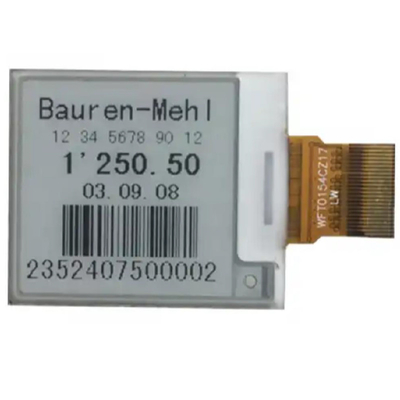

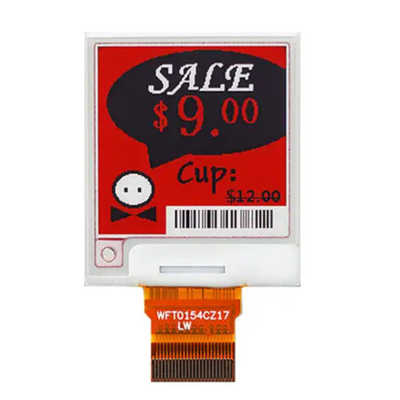

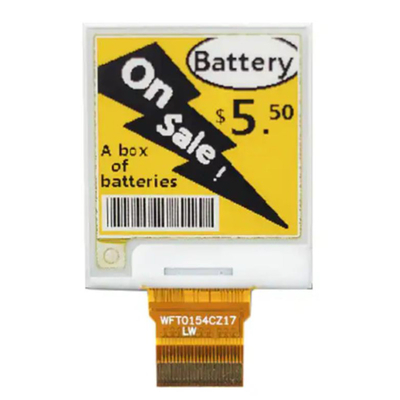

نمایشگر جوهر الکترونیکی 1.54 اینچی، تصویر محصول EPD 1.54 اینچی
