جزئیات محصول:
|
| محصول: | EPD 2.13" | قطعنامه: | رزولوشن 122x250 نقطه |
|---|---|---|---|
| حالت نمایش: | نمایشگر الکتروفورتیک ماتریس فعال (AM EPD) | اپتیک: | همه زاویه های دید |
| طرح "دم": | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | منطقه فعال: | 23.705 (H)x48.55 (V) میلی متر |
| دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد | دمای ذخیره: | -25°C تا +60°C |
| شماره پین: | 24 پین | رابط: | SPI |
| برجسته کردن: | صفحه نمایش کاغذ الکترونیکی 122x250 نقطه,صفحه نمایش کاغذ الکترونیکی 2.13 اینچی,صفحه نمایش جوهر REACH E |
||
3 رنگ EPD 2.13 اینچ صفحه نمایش،2.13" E-ink ESL توضیحات صفحه نمایش
تکنولوژی SAEF SFEPD213BWR-7018A01 یک پنل 3 رنگی 2.13 ′′ HR a-Si ، متریکس فعال TFT ، صفحه نمایش کاغذ الکترونیکی (EPD) است.پانل دارای چنین وضوح بالا (131dpi) است که آن را قادر به به راحتی نشان دادن الگوهای نازکبا توجه به ماهیت دو-ثابت آن، پانل EPD نیاز به قدرت بسیار کمی برای به روز رسانی و نیاز به هیچ قدرت برای حفظ یک تصویر.
ویژگی ها
1. a-Si TFT Active Matrix صفحه نمایش کاغذی الکترونیکی (EPD)
2. سه رنگ پشتیبانی: سفید، سیاه، قرمز
3رزولوشن: 250 x 122
4مصرف برق بسیار کم
5زاویه دید فوق العاده گسترده - نزدیک به 180 درجه
6خیلی نازک و سبک
7. رابط SPI
8. مطابق با RoHS
| اطلاعات عمومی | مطالب |
| اندازه صفحه نمایش |
2.13 اينچ |
| حالت نمایش | EPD متریکس فعال |
| وضوح صفحه نمایش | 122 ((H) × 250 ((V) پیکسل |
| منطقه فعال | 23.705 ((H) x48.55 ((V) mm |
| پیکسل پیچ | 0.194.3 × 0194.2 ((131dpi) |
| FPL (پلی استیشن فلزی) | اسپکترا قرمز 20 |
| ابعاد طرح | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| وزن | 4.1 گرم |
| ولتاژ منبع منطقی | 3.0V معمولی |
| دمای کار | 0°C تا +50°C |
| دمای ذخیره سازی | -25°C تا +60°C |
| رابط | SPI |
| رعایت | مطابقت با REACH و RoHS |
درخواست
سیستم برچسب های الکترونیکی قفسه
تعریف پین
پين1، NC متصل نشده
پین 2، کنترل راننده GDR / O / Power MOSFET، این پین کنترل N-Channel MOSFET Gate Drive است.
پین 3، RESE / I / Booster Control Input، این پین ورودی حس جریان برای حلقه کنترل است.
پین 4، NC با دیگر پین های NC متصل نشوید
پین 5، VDHR / C / Capacitor. این پین ولتاژ رانندگی Positive Gate و پین منبع برق برای VSH2 است. یک سندر استقرار دهنده باید بین VSH2 و GND متصل شود.
پین 6، TSCL / O / I2C رابط به سنسور دمای دیجیتال پین ساعت
پین 7، TSDA / I / O / I2C رابط به سنسور دمای دیجیتال پین داده
پین8، BS/I/VSS، این پین رابط پینل را تنظیم می کند.
پین 9، BUSYN / O / Signal Busy Signal، این پین پین خروجی حالت Busy است. هنگامی که Busy High است، عملیات تراشه نباید قطع شود و دستور نباید ارسال شود.
پین10، RSTN/I/System Reset، این پین ورودی سیگنال ریست است.
پین11، D/C/I/ این پین کنترل داده ها/ فرمان است
پین 12، CSB / I / این پین انتخاب تراشه است.
پین 13، ورودی ساعت ارتباطات سریال
پین 14، SDA / I / ورودی / خروجی داده های ارتباطات سریالی.
پین 15، VDDIO / P / قدرت برای پین های منطق رابط I / O. باید با VCI متصل شود.
پین 16، VCI / P / منبع برق برای تراشه
Pin17، GND / P / زمین
پین 18، VDDD / C / خروجی تنظیم کننده داخلی یک خازن باید بین VDD و GND متصل شود.
Pin19، VPP / P / منبع برق برای برنامه نویسی OTP
پین 20، VSH / C / این پین ولتاژ محرک منبع مثبت است. یک خازن ثبات دهنده باید بین VSH و GND متصل شود.
Pin21، VGH / C / A خازن تثبیت کننده باید بین VGH و GND متصل شود.
پین 22، VSL / C / این پین ولتاژ محرک منبع منفی و پین منبع برق برای VCOM است. یک خازن ثبات دهنده باید بین VSL و GND متصل شود.
Pin23، خازن ثبات VGL / C / A باید بین VGL و GND متصل شود.
پین 24، VCOM / C / این پین ولتاژ راننده VCOM است یک خازن ثبات دهنده باید بین VCOM و GND متصل شود.
3 رنگ EPD 2.13 اینچ صفحه نمایش،2صفحه نمایش ESL E-ink 13 اینچینقاشی

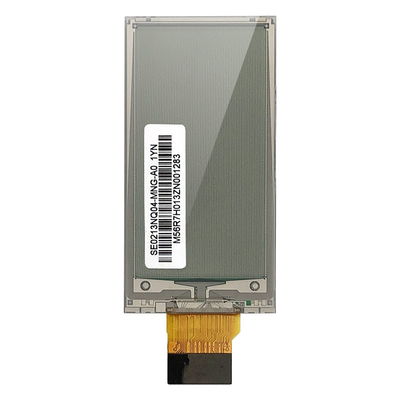

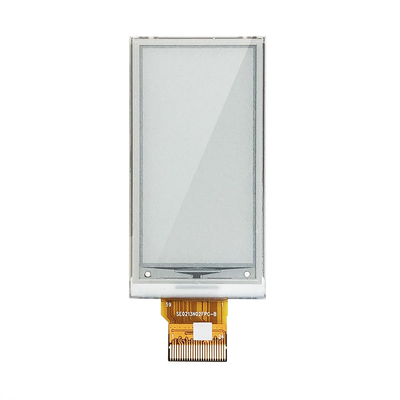

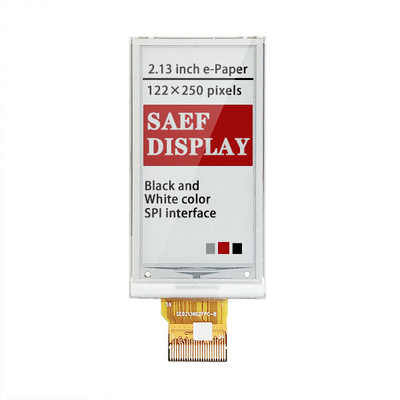

3 رنگ EPD 2.13 اینچ صفحه نمایش،2صفحه نمایش ESL E-ink 13 اینچیتصویر محصول
