برچسب قیمت 2.66 اینچ حالت بازتابی صفحه نمایش ESL با وضوح 152x296 نقطه

صفحه نمایش ESL 2.66 اینچ، صفحه نمایش E-ink 2.66 اینچ

تکنولوژی SAEF SFEPD266H-7005A01 یک صفحه نمایش الکتروفراتیک ماتریس فعال ((AM EPD) است که دارای رابط و طراحی سیستم مرجع است.ماژول یک صفحه نمایش الکتروفرتیک TFT است، با مدارهای یکپارچه از جمله گیت بافر، منبع بافر، رابط MCU، منطق کنترل زمان، نوسانگر، DC-DC، SRAM، LUT، VCOM. ماژول می تواند در دستگاه های الکترونیکی قابل حمل استفاده شود،مانند سیستم برچسب قفسه الکترونیکی (ESL).

ویژگی ها

صفحه نمایش ۱۵۲×۲۹۶ پیکسل

بازتاب سفید بیش از 30٪

نسبت کنتراست بالاتر از ۸:1

زاویه دید بسیار گسترده

مصرف انرژی بسیار کم

حالت بازتاب خالص

نمایشگر دو-ثابت

حالت های چشم انداز و پرتره

حالت خواب عمیق با جریان بسیار کم

در رم صفحه نمایش تراشه

شکل موج ذخیره شده در OTP روی تراشه

در دسترس بودن رابط سریال

️ نوسانگر بر روی تراشه

کنترل تقویت کننده و تنظیم کننده بر روی تراشه برای تولید ولتاژ VCOM، Gate و Source

- رابط اصلی سیگنال I 2C برای خواندن سنسور دمای بیرونی

درخواست

سیستم برچسب های الکترونیکی قفسه

تعریف پین

پین1، NC به دیگر پین های NC متصل نشوید

پین 2، کنترل دروازه GDR / O / N-Channel MOSFET

Pin3، RESE / I / ورودی حس جریان برای حلقه کنترل

پین 4، NC با دیگر پین های NC متصل نشوید

Pin5، VDHR / C / ولتاژ درایور منبع مثبت برای منبع

پین 6، TSCL / O / I2C رابط به سنسور دمای دیجیتال پین ساعت

پین 7، TSDA / I / O / I2C رابط به سنسور دمای دیجیتال پین داده

پین8، پین انتخاب BS / I / Bus Interface (NOTE 5-4)

Pin9، BUSYN / O / Busy state output pin (NOTE 5-3)

پيين10، ورود سيگنال فعال کم

پین ۱۱، D/C / I / Data / Command control pin (NOTE 5-2)

پین ۱۲، CSB / I / Chip pin input select (NOTE 5-1)

پین 13، SCL / I / Serial Clock pin (SPI)

پین 14، SDA / I / Serial Data pin (SPI)

پین 15، VDDIO / P / منبع برق برای پین های منطق رابط.

پین 16، VDD / P / منبع برق برای تراشه

Pin17، GND / P / زمین

پین 18، VDDD / C / پین قدرت منطق هسته ای VDDD را می توان از طریق VDD تنظیم کرد. یک خازن باید در هر شرایطی بین VDDD و VSS متصل شود.

Pin19، VPP / P / منبع برق برای برنامه نویسی OTP

Pin20, VSH / C / مثبت ولتاژ محرک منبع 2

Pin21، VGH / C / ولتاژ رانندگی مثبت دروازه

Pin22، VSL / C / ولتاژ محرک منبع منفی

Pin23، VGL / C / ولتاژ محرک دروازه منفی

Pin24، ولتاژ رانندگی VCOM / C / VCOM

I = پین ورودی، O = پین خروجی، I / O = پین دو طرفه (داخل / خروجی) ، P = پین قدرت، C = پین خازن

توجه 5-1: این پین ورودی انتخاب تراشه ای است که به MCU متصل می شود. تراشه تنها زمانی برای ارتباط MCU فعال می شود که CSB پایین کشیده شود.

یادداشت 5-2: این پین پین کنترل داده / فرمان است که به MCU در حالت SPI 4 سیم متصل می شود. هنگامی که پین بالا کشیده می شود، داده ها در SDA به عنوان داده تفسیر می شوند. هنگامی که پین پایین کشیده می شود،داده ها در SDA به عنوان دستور تفسیر می شوند.

یادداشت 5-3: این پین پین خروجی حالت شلوغ است. هنگامی که شلوغ بالا است، عملیات تراشه نباید قطع شود، دستور نباید ارسال شود، به عنوان مثال،تراشه می تواند پین شلوغ بالا را قرار دهد زمانی که - شکل موج نمایش خروجی - برنامه نویسی با OTP - برقراری ارتباط با سنسور دمای دیجیتال

یادداشت 5-4: پین انتخاب رابط اتوبوس

رابط MCU حالت BS

L 4-خط سریال رابط محیطی ((SPI)

رابط حاشیه ای سریال H 3-line ((SPI) - 9 بیت SP

صفحه نمایش ESL 2.66 اینچ، صفحه نمایش جوهر برقی 2.66 اینچ

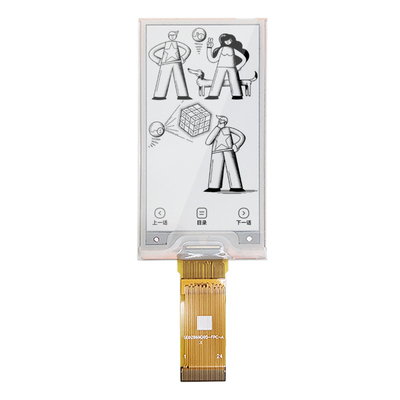

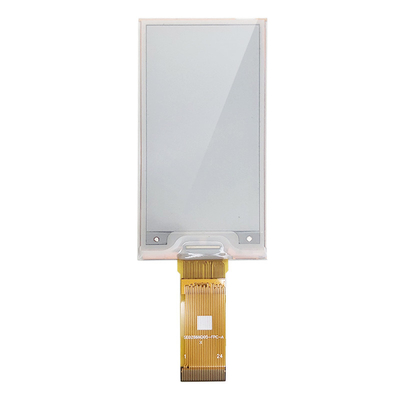

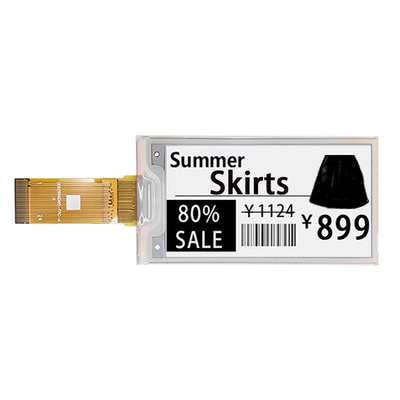

صفحه نمایش ESL 2.66 اینچ، صفحه نمایش E-ink 2.66 اینچ تصویر محصول

يادداشت:

1قدرت معمولی با انتقال زیر از الگوی افقی مقیاس خاکستری 2 به الگوی عمودی مقیاس خاکستری 2 اندازه گیری می شود (شکل 6-2).

2.قدرت خواب عمیق قدرت مصرف شده زمانی که کنترل کننده پانل در حالت خواب عمیق است.

3ویژگی های الکتریکی / نوری ذکر شده فقط تحت کنترل کننده و شکل موج ارائه شده توسط SAEF تضمین می شوند.
