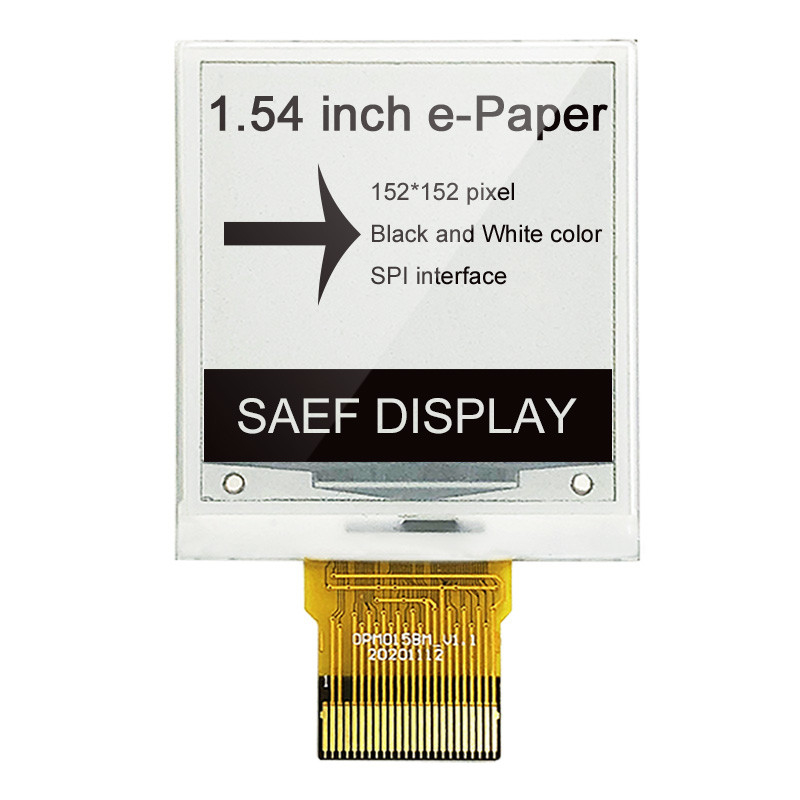

صفحه نمایش رنگ برقی 1.54 اینچ، EPD 1.54 اینچ
تکنولوژی SAEF SFEPD154H-7003A01 یک صفحه نمایش الکتروفرتیک ماتریس فعال ((AM EPD) است که دارای رابط و طراحی سیستم مرجع است.و دارای قابلیت های نمایش کامل 2 بیتی استاین ماژول یک صفحه نمایش الکتروفراتیک TFT است که دارای مدارهای یکپارچه از جمله گیت بافر، منبع بافر، رابط MCU، منطق کنترل زمان، نوسانگر، DC-DC، SRAM، LUT، VCOM است.ماژول می تواند در دستگاه های الکترونیکی قابل حمل استفاده شود، مانند سیستم برچسب قفسه الکترونیکی (ESL).
ویژگی ها
◆ صفحه نمایش 152×152 پیکسل
◆ بازتاب سفید بیش از ۳۰٪
◆ نسبت کنتراست بالاتر از ۱۰:1
◆ زاویه دید بسیار گسترده
◆ مصرف انرژی بسیار کم
◆ حالت بازتاب خالص
◆ نمایشگر دو-ثابت
◆ حالت خواب عمیق با جریان بسیار کم
◆ در رم تراشه نمایش
◆ شکل موج ذخیره شده در OTP روی تراشه
◆ رابط فرعی سریال در دسترس است
◆ نوسانگر بر روی تراشه
◆ کنترل تقویت کننده و تنظیم کننده در تراشه برای تولید ولتاژ VCOM، Gate و Source
◆ رابط اصلی سیگنال I 2C برای خواندن سنسور دمای خارجی
| اطلاعات عمومی |
مطالب |
| اندازه صفحه نمایش |
1.54 اينچ |
| حالت نمایش |
EPD متریکس فعال |
| وضوح صفحه نمایش |
152 ((H) × 152 ((V) پیکسل |
| منطقه فعال |
27.512 (H) × 27.512 (V) mm |
| پیکسل پیچ |
0.181 ((H) × 0.181 ((V) |
| پیکسل: تنظیمات |
مستطیل |
| ابعاد طرح |
31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| وزن |
2.7 گرم |
| ولتاژ منبع منطقی |
3.0V معمولی |
| دمای کار |
0°C تا +35°C |
| دمای ذخیره سازی |
-25°C تا +60°C |
| رابط |
MCU |
| رعایت |
مطابقت با REACH و RoHS |
درخواست

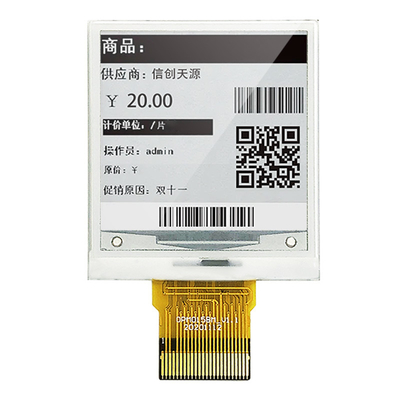

سیستم برچسب های الکترونیکی قفسه
تعریف پین
پین1، NC به دیگر پین های NC متصل نشوید
پین 2، کنترل دروازه GDR / O / N-Channel MOSFET
Pin3، RESE / I / ورودی حس جریان برای حلقه کنترل
پین 4، NC با دیگر پین های NC متصل نشوید
Pin5، VDHR / C / مثبت ولتاژ محرک منبع 1
پین 6، TSCL / O / I2C رابط به سنسور دمای دیجیتال پین ساعت
پین 7، TSDA / I / O / I2C رابط به سنسور دمای دیجیتال پین داده
پین8، پین انتخاب BS / I / Bus Interface
پین9، BUSYN / O / حالت شلوغ پن خروجی
پيين10، ورود سيگنال فعال کم
پین ۱۱، D/C / I / Data / Command control pin
پین 12، CSB / I / Chip انتخاب پین ورودی
پین 13، SCL / I / Serial Clock pin (SPI)
پین 14، SDA / I / Serial Data pin (SPI)
پین 15، VDD / P / منبع برق برای پین های منطق رابط
پین 16، VDD / P / منبع برق برای تراشه
پین 17، VSS / P / زمین
پین 18، VDDD / C / پین قدرت منطق هسته ای VDDD را می توان از طریق VDD تنظیم کرد. یک خازن باید در هر شرایطی بین VDDD و VSS متصل شود.
Pin19، VPP / P / منبع برق برای برنامه نویسی OTP
Pin20, VSH / C / مثبت ولتاژ محرک منبع 2
Pin21، VGH / C / ولتاژ رانندگی مثبت دروازه
Pin22، VSL / C / ولتاژ محرک منبع منفی
Pin23، VGL / C / ولتاژ محرک دروازه منفی
Pin24، ولتاژ رانندگی VCOM / C / VCOM
I = پین ورودی، O = پین خروجی، I / O = پین دو طرفه (داخل / خروجی) ، P = پین قدرت، C = پین خازن
صفحه نمایش E-ink 1.54 اینچ، EPD 1.54 اینچ

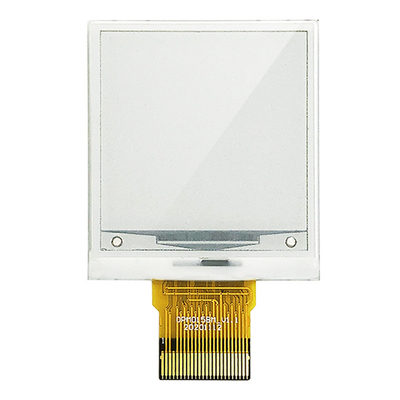

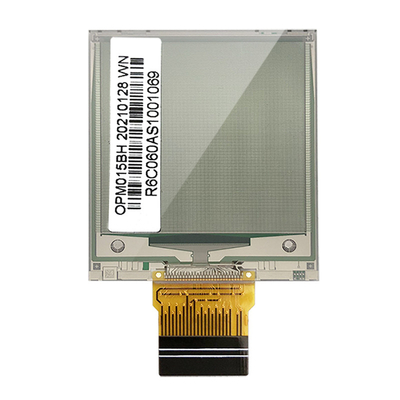

صفحه نمایش E-ink 1.54 اینچ، EPD 1.54 اینچ تصویر محصول
