جزئیات محصول:
|
| تولید - محصول: | 4 اینچ IPS TFT LCD | وضوح: | 540x1080 پیکسل |
|---|---|---|---|
| جهت مشاهده: | IPS همه زاویه های مشاهده | صفحه لمسی: | بدون، مقاومتی و PCAP اختیاری |
| لنز کاور: | قابل سفارشی سازی است | درخشندگی سطحی: | 350 cd/m2 (قابل تنظیم) |
| رابط: | MIPI (قابل تنظیم) | شماره پین: | 30 پین |
| ارتباط: | نوع رابط (قابل تنظیم) | آی سی درایور: | ST7703 |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی LCD 30 پین,صفحه نمایش لمسی LCD 4 اینچی,صفحه نمایش TFT 4 اینچی MIPI |
||
صفحه نمایش LCD 4 اینچی با PPI بالا، 4 اینچ MIPI TFT LCD 540*1080 نقطه معرفی محصول
تکنولوژی SAEF SF-TO400AS-8986A-N یک صفحه نمایش TFT-LCD 4 اینچی با 540 (RGB) X 1080 نقطه (540 پیکسل افقی با 1080 پیکسل عمودی) است.ولتاژ تغذیه (VCC) از صفحه LCD رانندگی از 2 است.4V تا 3.3V، ولتاژ معمولی 2.8V است. و از رابط MIPI پشتیبانی می کند. می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه صنعتی، خانه هوشمند،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.
SF-TO400AS-8986A-N یک نوع TFT IPS-LCD (IPS به معنای In-plane Switching) با روشنایی 350 cd / m2 (ارزش معمولی) است.لطفا با فروش ما تماس بگیرید برای جزئیات بیشترمی تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
| محصول: | 4 اینچ IPS TFT LCD | قطعنامه: | 540×1080 پیکسل |
|---|---|---|---|
| جهت مشاهده: | IPS همه زاویه های مشاهده | صفحه لمسی: | بدون مقاومت و PCAP اختیاری |
| لنز پوشش: | می تواند سفارشی شود | نورپردازی سطح: | ۳۵۰ Cd/m2 (تخصیص پذیر) |
| رابط: | MIPI (تخصیص پذیر) | شماره پین: | 30 پین |
| اتصال: | نوع کانکتور (قابل سفارشی سازی) | آي سي راننده: | ST7703 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
صفحه LCD PPI TFT 4 اینچ و 4 اینچ MIPI TFT LCD 540*1080 نقطه
| نه | نماد | عملکرد |
| 1 | RST_LCM | اين سيگنال دستگاه را ريست ميکنه و بايد براي شروع درست تراشه استفاده بشه سيگنال فعال کم است |
| 2 | TE_LCM | سیگنال اثر پاره شدن برای همگام سازی MCU برای فریم نوشتن حافظه استفاده می شود. |
| 3 | GND | زمین قدرت |
| 4 | TDP0 | خط داده MIPI |
| 5 | TDN0 | خط داده MIPI |
| 6 | GND | زمین قدرت |
| 7 | TDP1 | خط داده MIPI |
| 8 | TDN1 | خط داده MIPI |
| 9 | GND | زمین قدرت |
| 10 | TDP2 | خط داده MIPI |
| 11 | TDN2 | خط داده MIPI |
| 12 | GND | زمین قدرت |
| 13 | TDP3 | خط داده MIPI |
| 14 | TDN3 | خط داده MIPI |
| 15 | GND | زمین قدرت |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | زمین قدرت |
| 19 | IOVCC1.8V | منبع برق برای سیستم I/O IOVCC= 1.65V ~ 3.3V |
| 20 | LEDA | آنود LED |
| 21 | LEDK | کاتود LED |
| 22 | ID1 | شناسه |
| 23 | NC | NC |
| 24 | VDD2V8 | منبع برق برای آنالوگ، VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | سیگنال داده های I2C پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 27 | SCL_CTP | سیگنال ساعت I2C پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 28 | EINT_CTP | قطع سیگنال به پردازنده اصلی پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 29 | RST_CTP | تنظیم مجدد سیستم پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 30 | VDD2.8_CTP | منبع برق برای آنالوگ، VDD = 2.4V ~ 3.3V. |
| ماده | نماد | دقیقه ای | مکس | واحد | |
| ولتاژ تغذیه | منبع برق | VDD | -0.3 | +46 | V |
| آنالوگ | ️ | ️ | ️ | V | |
| IO | IOVDD | -0.3 | +46 | V | |
| ولتاژ ورودی | Vi | -0.3 | IOVDD+03 | V | |
| دمای ذخیره سازی | Tstg | -30 | +70 | oC | |
| دمای کار | بالا | -20 | +60 | oC | |
| رطوبت ذخیره سازی | Hstg | 10 | یادداشت 1 | %RH | |
| رطوبت کاری | پرش کن | 10 | یادداشت 1 | %RH | |
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | |
| ولتاژ تغذیه | منبع برق | VDD | 2.4 | 2.8 | 3.3 | V |
| آنالوگ | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| منطق ولتاژ ورودی پایین | VIL | -0.3IOVDD | ️ | 0.3IOVDD | V | |
| منطق ولتاژ ورودی بالا | HIV | 0.7IOVDD | ️ | IOVDD | V | |
| منطق ولتاژ خروجی پایین | VOL | ️ | ️ | 0.2IOVDD | V | |
| منطق ولتاژ خروجی بالا | VOH | 0.8IOVDD | ️ | ️ | V | |
| مصرف فعلی | نمایش عادی | ivdd | ️ | 50 | ️ | mA |
| حالت آماده | ivdd | ️ | 30 | ️ | uA | |
| فرکانس فریم | fFR | ️ | 60 | ️ | هرتز | |

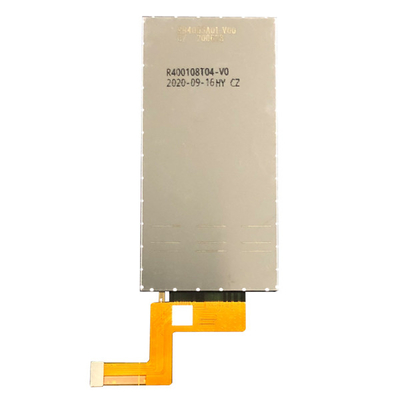

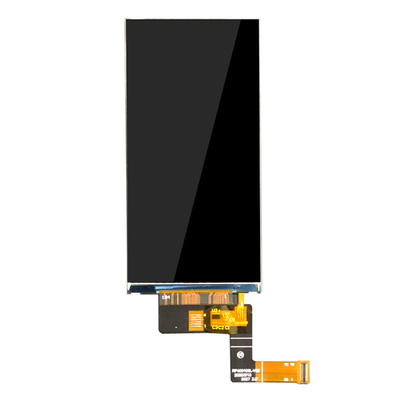

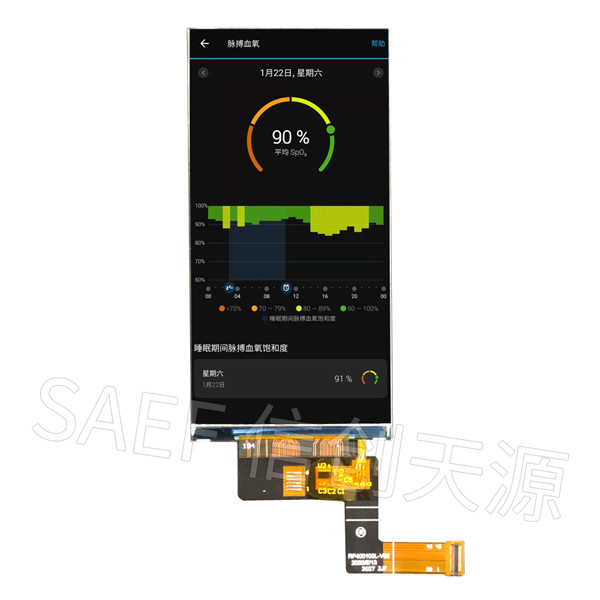

صفحه LCD PPI TFT 4 اینچ، 4 اینچ MIPI TFT LCD 540*1080 نقطه تصویر محصول
