جزئیات محصول:
|
| تولید - محصول: | 1صفحه جلو TFT SPI 77 اینچی | وضوح: | 128x160 پیکسل |
|---|---|---|---|
| آی سی درایور: | ILI9163C | صفحه لمسی: | با لمس مقاومتی (اختیاری PCAP) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12 |
| رابط: | SPI (قابل سفارشی سازی) | ارتباط: | نوع جوش (قابل سفارشی سازی) |
| شماره پین: | 18 پین (تخصیص پذیر) | درخشندگی سطحی: | 200 cd/m2 (nits) |
| طرح "دم": | 34x42.9x3.55 میلی متر | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی LCD 1.77 اینچی,صفحه نمایش لمسی LCD 128x160,صفحه نمایش LCD پزشکی TN |
||
1صفحه نمایش لمسی ال سی دی 77 اینچ 128x160 پانل TN برای دستگاه های هوشمند معرفی محصول
تکنولوژی SAEF SF-TC177L-9273A-T صفحه لمسی LCD یک صفحه نمایش 1.77 اینچی کامل TFT-LCD با وضوح 128x160 (صفحه 128 پیکسل افقی با 160 پیکسل عمودی) است. این مدل LCD TFT از رابط SPI پشتیبانی می کند;ولتاژ تغذیه (VCC) پنل LCD راننده از 2.6V تا 3.3V است، ارزش معمولی 2.8V است. می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی استفاده شود،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند. SF-TC177L-9273A-T صفحه نمایش لمسی مقاوم TFT با روشنایی 200 cd / m2 (ارزش معمولی) است. می تواند در دمای -20 ° C تا + 70 ° C کار کند؛ دمای ذخیره سازی آن از -30 ° C تا + 80 ° C است.
ویژگی ها
این صفحه LCD TFT 1.77 اینچی از نوع TN است، جهت مشاهده ساعت 12 است.
این صفحه نمایش TFT 1.77 اینچی برای رابط SPI طراحی شده است و می تواند برای رابط MCU و RGB نیز سفارشی شود.
این صفحه نمایش لمسی TFT 1.77 اینچی دارای وضوح QQVGA ، 128x160 نقطه ، نمایشگر پرتره / عمودی است.
این صفحه نمایش TFT 1.77 اینچی توسط ILI9163C کنترل می شود که با ST7735 سازگار است.
این صفحه لمسی LCD 1.77 اینچی می تواند در -20°C تا +70°C کار کند
| محصول: | 1صفحه لمسی LCD مقاوم 77 اینچی |
| قطعنامه: | 128x160 پیکسل |
| رابط: | SPI (می تواند سفارشی شود) |
| آي سي راننده: | ILI9163C |
| ابعاد شیشه پوشش: | قابل تنظیم |
| شماره پین: | 18 پین (تخصیص پذیر) |
| خلاصه ی داستان: | 34x42.9x3.55 میلی متر |
| طول عمر LED: | 40،000 ساعت |
| صفحه لمسی: | با لمس مقاوم (PCAP اختیاری) |
| جهت مشاهده: | ساعت 12 |
| اتصال: | نوع جوش (قابل سفارشی سازی) |
| نورپردازی سطح: | 200 Cd/m2 ((نیت) |
| دمای عملیاتی: | -20°C تا +70°C |
| انطباق | مطابقت با REACH و RoHS |
1صفحه نمایش لمسی ال سی دی 77 اینچی 128x160 پانل TN برای دستگاه های هوشمند
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | LED- | اوه | کاتود LED |
| 3 | LED+ | اوه | آنود LED |
| 4 | GND | من | زمین |
| 5 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 6 | A0 | من | سیگنال را انتخاب کنید |
| 7 | SDA | من | نشان دادن سیگنال ورودی داده |
| 8 | SCK | من | نشان دادن سیگنال ورودی ساعت |
| 9 | VDDA | من | منبع برق 2.8V ولتاژ |
| 10 | VDDIO | من | منبع برق 2.8V/1.8V ولتاژ |
| 11 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 12 | GND | من | زمین |
| 13 | YD | من | سیگنال ورودی پنل لمسی |
| 14 | XL | من | سیگنال ورودی پنل لمسی |
| 15 | YU | من | سیگنال ورودی پنل لمسی |
| 16 | XR | من | سیگنال ورودی پنل لمسی |
| 17 | GND | من | زمین |
| 18 | GND | من | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=30 mA | - |
| جریان عرضه | اگه | - | 30 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 200 | - | Cd/m2 | اگر=30mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=30 mA | - |
| رنگ روشنایی | سفید | ||||||

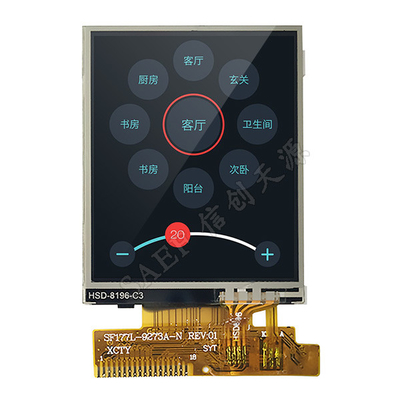

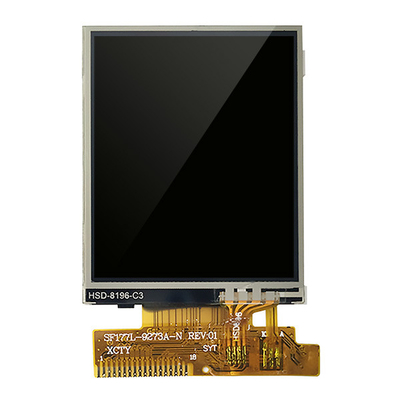

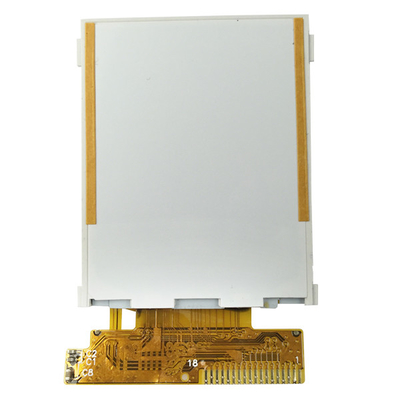

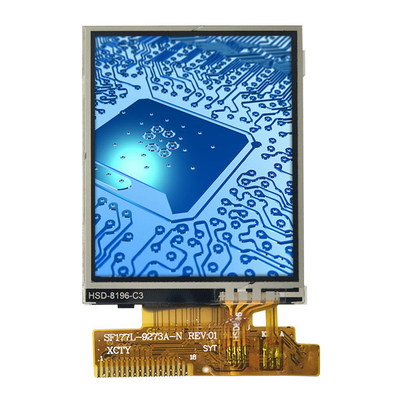

1.77 " صفحه نمایش لمسی ال سی دی 128x160 پانل TN برای دستگاه های هوشمند تصویر محصول
تاسیسات کارخانه و گواهینامه ها
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
SAEF Technology یک تولید کننده پیشرو جهانی صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی از 0.96 "تا 1" ارائه می دهد.دور 22 اینچی، 1.28 اينچ دور1.44، 1.54، 177، 2"، 2.1" گرد، 2.2"، 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4"، 3.5"، 3.6"، 3.7"، 4"، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1" ، 12.3"، 13.3"، 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8 " ، 24" ، 25" ، 27" و 28" TFT (سطح قطبی منطقه فعال) و غیره. بیش از 300 مدل استاندارد TFT در این وب سایت ذکر شده است.بعلاوه، تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیاز مشتریان مشتق شود.
نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
