جزئیات محصول:
|
| تولید - محصول: | 4.3 اینچ IPS TFT LCD | وضوح: | 480x800 پیکسل |
|---|---|---|---|
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) | صفحه لمسی: | با صفحه لمسی مقاوم (اختیاری) |
| رابط: | رابط MIPI (تخصیص پذیر) | شماره پین: | 45 پین (تخصیص پذیر) |
| ارتباط: | وصل کردن (قابل تنظیم) | درخشندگی سطحی: | 200 cd/m2 (قابل تنظیم) |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر Mipi 4.3 اینچی TFT LCD,صفحه نمایش 4.3 اینچی TFT LCD با 45 پین,صفحه نمایش 4.3 اینچی TFT 480x800 |
||
4.3 اینچ 480x800 IPS صفحه نمایش TFT HX8369-A01 رابط Mipi 45 پین با پنل لمسی مقاوم
4صفحه نمایش LCD.3 اینچ MIPI TFT 480x800 IPS
فناوری SAEF SF-TC430S-8671A-T یک صفحه نمایش TFT-LCD کامل 4.3 اینچی با وضوح 480x800 (صفحه 480 پیکسل افقی با 800 پیکسل عمودی) است. ولتاژ تغذیه (VCC) پنل LCD رانندگی از 2.6 ولت تا 3 ولت.3V، ولتاژ معمولی 2.8V است و از رابط MIPI پشتیبانی می کند. می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.
SF-TC430S-8671A-T یک TFT از نوع IPS-LCD با روشنایی 200 cd / m2 (ارزش معمولی) برای برنامه ای است که نیاز به روشنایی روشن تر دارد، لطفا با فروش ما تماس بگیرید.روشنایی سطح می تواند 1000 cd/m2 باشد.
SF-TC430S-8671A-T می تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
| محصول: | 4.3 اینچ IPS TFT LCD | قطعنامه: | 480x800 پیکسل |
|---|---|---|---|
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) | صفحه لمسی: | با صفحه لمسی مقاوم (اختیاری) |
| رابط: | رابط MIPI (تخصیص پذیر) | شماره پین: | 45 پین (تخصیص پذیر) |
| اتصال: | وصل کردن (تخصیص پذیر) | نورپردازی سطح: | 200 Cd/m2 (تخصیص پذیر) |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
4صفحه نمایش.3 اینچ MIPI TFT480x800طراحی محصول صفحه نمایش LCD IPS
| نه | نام PIN | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | CN | I/O | سیگنال های ساعت DSI-CLK |
| 3 | CP | I/O | سیگنال های ساعت DSI-CLK |
| 4 | GND | من | زمین |
| 5 | D0N | I/O | سیگنال های ساعت DSI-D0 |
| 6 | D0P | I/O | سیگنال های ساعت DSI-D0+ |
| 7 | GND | من | زمین |
| 8 | D1P | I/O | سیگنال های ساعت DSI-D1+ |
| 9 | D1N | I/O | سیگنال های ساعت DSI-D1 |
| 10 | GND | من | زمین |
| 11 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 12 | TE | من | خروجی اثر پارگی |
| 13 | VCI | من | منبع برق 2.8 ولت |
| 14 | IOVCC | من | منبع برق 1.8V-2.8V |
| 15 | GND | من | زمین |
| 16 | A | اوه | LED + |
| 17 | K | اوه | لامپ LED |
| 18 | GND | من | زمین |
| 19 | YU | من | پین پنل لمسی |
| 20 | XL | من | پین پنل لمسی |
| 21 | YD | من | پین پنل لمسی |
| 22 | XR | من | پین پنل لمسی |
| 23 | GND | من | زمین |
| 24 تا 51 | NC | من | ️ |
| ماده | نماد | دقیقه | نوع | مکس | واحد | حالت آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | ️ |
| جریان عرضه | IDD | ️ | ️ | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | ️ | VDD | V | ️ |
| VIL | 0 | ️ | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | ️ | 1.0 | mA | VIN=VDD یا VSS |
| ماده | نماد | MIN | TYP | مکس | واحد |
شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | ️ | 25.6 | ️ | V | اگر=20 mA | ️ |
| جریان عرضه | اگه | ️ | 20 | ️ | mA | ️ | ️ |
| ولتاژ معکوس | Vr | ️ | ️ | 5 | V | ️ | |
| از بین رفتن قدرت | Pd | ️ | ️ | ️ | mW | ️ | |
| شدت نور برای LCM |
️ |
️ | 200 | ️ | Cd/m2 | اگر=20mA | ️ |
| یکسانی برای LCM | ️ | 80 | ️ | ️ | % | اگر=20 mA | ️ |
| طول عمر LED | ساعت | 50000 | ️ | ️ | ساعت | ️ | ️ |
| رنگ روشنایی | سفید | ||||||

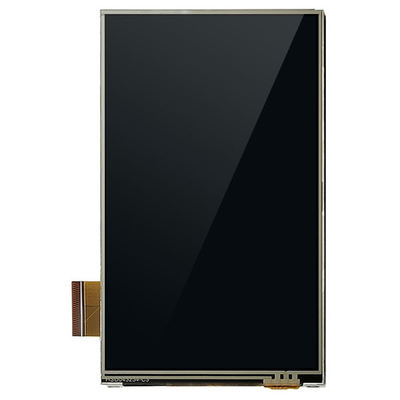

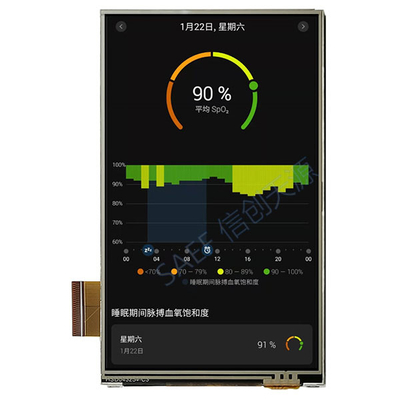

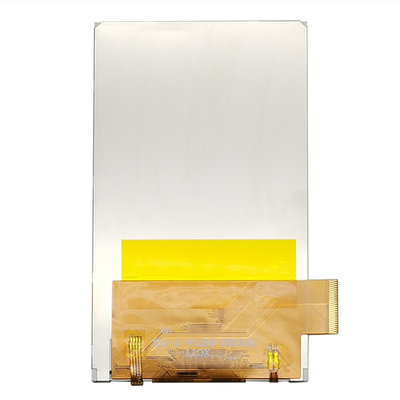

4صفحه نمایش.3 اینچ MIPI TFT480x800نمایشگر LCD IPS تصویر واقعی محصول
تاسیسات کارخانه و گواهینامه ها
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
SAEF Technology یک تولید کننده پیشرو جهانی صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی از 0.96 "تا 1" ارائه می دهد.دور 22 اینچی، 1.28 اينچ دور1.44، 1.54، 177، 2"، 2.1" گرد، 2.2"، 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4"، 3.5"، 3.6"، 3.7"، 4"، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1" ، 12.3"، 13.3"، 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8 " ، 24" ، 25" ، 27" و 28" TFT (سطح قطبی منطقه فعال) و غیره. بیش از 300 مدل استاندارد TFT در این وب سایت ذکر شده است.بعلاوه، تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیاز مشتریان مشتق شود.
نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
