جزئیات محصول:
|
تولید - محصول: | صفحه لمسی 4 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
---|---|---|---|
وضوح: | 480x800 | جهت مشاهده: | زاویه دید کامل IPS |
آی سی درایور: | ILI9806E | شماره پین: | ۵۱ پین |
ارتباط: | وصل کردن | درخشندگی سطحی: | 300 cd/m2 (نیت) |
رابط: | رنگ RGB | طول عمر LED: | 40000 ساعت |
برجسته کردن: | ماژول 4 اینچی TFT LCD 480x800,ماژول RGB 4 اینچی TFT LCD,ماژول صفحه نمایش لمسی IPS |
ماژول LCD TFT 4 اینچی 480x800 IPS زاویه کامل مشاهده با رابط RGB و RTP Touch
Saef Tech SF-TC397H-8774A-T یک صفحه نمایش LCD TFT IPS با وضوح 480x800 پیکسل است.
جزئیات سریع محصول:
1. اندازه ال سي دي: 3.97 ′′ ((4.0 ′′ ′′)
2رزولوشن: 480x800
3زاويه ديدن: زاويه ديدن آزاد
4ابعاد طرح: 57.14*96.85*3 میلی متر
5IC راننده LCD: ILI9806E
6. نوع رابط LCD: RGB
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی مقاوم
مشخصات محصول:
1. SF-TC397H-8774A-T یک ماژول LCD TFT است که دارای سایز قطبی 3.97 اینچ ((4.0 ′′ اینچ) ، 480x800 ، صفحه نمایش LCD TFT تمام رنگی با صفحه لمسی مقاوم (RTP) است.
2این ماژول از رابط RGB پشتیبانی می کند. مدل SF-TC397H-8774A-T دارای ابعاد ماژول 57.14*96.85 میلی متر و اندازه منطقه فعال 51.84 x 86.40 میلی متر است.
3SF-TC397H-8774A-T با کنترل کننده ILI9806E در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است.
4می تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
5. SF-TC397H-8774A-T یک ماژول LCD در حالت پرتره با روشنایی 400 cd/m2 است. اگر می خواهید از آن به عنوان حالت پرتره استفاده کنید یا روشنایی را تنظیم کنید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
6. SF-TC397H-8774A-T FPC می تواند سفارشی شود و اختیاری با یا بدون صفحه لمسی مقاوم (RTP) باشد.
مزایای محصول
1. IPS زاویه دید کامل ((80/80/80/80). زاویه دید بسیار خوب. مناسب برای انواع مختلف برنامه های کاربردی، صرف نظر از قرار دادن در بالای، و یا روی میز، و یا استفاده از دستی، و غیره
2عملکرد عالی رنگ پس زمینه، روشنایی، زاویه مشاهده و شدت و غیره
3- دمای وسیع از -20°C تا +70°C برای کاربردهای صنعتی.
4. انعطاف پذیر برای داشتن با یا بدون صفحه لمسی مقاوم. ما می توانیم برای طراحی سفارشی CTP ((پانل لمسی ظرفیت) برای مشتریان نیز پشتیبانی کنیم. FPC نیز قابل تنظیم است.
5راه حل کم هزینه ای در میان انواع مشابه در صنعت LCD
6نصب و نگهداری آسان است.
خدمات مشتری
1.قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری کمک می کنیم و راه حل مطلوب را ارائه می دهیم.
2. پرسش شما مربوط به محصولات ما یا قیمت خواهد شد در 24 ساعت پاسخ داده شود.
3. ادامه به اطلاع رسانی به فرآیند تولید مشتری ما و کمک به ترتیب چک کیفیت در کارخانه در صورت لزوم
4. یک سال گارانتی برای صفحه نمایش ال سی دی ما پس از تحویل. تمام نقص ها می توانند در مدت گارانتی برگردانده و تعویض شوند.
5. خريدار مي تونه قبل از تحویل، تکنسيک رو براي آموزش رایگان به کارخانه ما بفرسته
6ما بر ایجاد ارزش برای مشتریان تمرکز می کنیم. برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس، خدمات فنی آنلاین، یا کمک محلی در محل را ترتیب می دهیم.و غیره برای پاسخگویی به نیازهای مختلف مشتری.
سوالات عمومی
1چطور ميتونم سفارش بدم؟
لطفا جزئیات مورد نیاز خود را به وضوح ارائه دهید تا بتوانیم پیشنهاد را برای اولین بار به شما بفرستیم. سپس می توانید سفارش را به ما بدهید.
برای طراحی یا بحث بیشتر، بهتر است با ما از طریق ایمیل / تلفن برای پیشنهاد راه حل LCD واضح تر و دقیق برای شما تماس بگیرید. .
2ما چه نوع نمايشي ارائه ميديم؟
ما ماژول صفحه نمایش LCD رنگی TFT، ماژول LCD تک رنگ، ماژول LCD OLED، ماژول LCD با قاب دیجیتال، تبلت اندروید و غیره داریم. ما از برنامه های داخلی و خارجی پشتیبانی می کنیم.کاربردهای صنعتی و تجاری.
ما همچنین از راه حل های استاندارد و راه حل های طراحی سفارشی پشتیبانی می کنیم.
ما محصولات آماده و طراحی شده داریم تا به مشتری راه حل های یک مرحله ای ارائه دهیم.
3گارانتي چطوره ؟
ما يک سال گارانتي داريم. تمام نقص ها ميتونن برگردانده بشن و جايگزين بشن.
4شرایط تحویل شما چيه؟
ما EXW، FOB، FCA و غیره را می پذیریم. شما می توانید یکی را انتخاب کنید که برای شما راحت ترین یا مقرون به صرفه ترین است.
محصول: | صفحه لمسی 4 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
---|---|---|---|
قطعنامه: | 480x800 | جهت مشاهده: | IPS زاویه دید کامل |
آي سي راننده: | ILI9806E | شماره پین: | ۵۱ پین |
اتصال: | وصل کردن | نورپردازی سطح: | 300 Cd/m2 (نیت) |
رابط: | رنگ RGB | طول عمر LED: | 40،000 ساعت |
3.97 اینچ ((4 اینچ) TFT LCD لمسصفحه نمایشنقاشی
تعریف پین
نه | نام PIN | I/O | توضیحات |
1 | LEDK | اوه | کاتود LED |
2 | LEDA | اوه | آنود LED |
3 | YU | من | سیگنال ورودی پنل لمسی |
4 | XL | من | سیگنال ورودی پنل لمسی |
5 | YD | من | سیگنال ورودی پنل لمسی |
6 | XR | من | سیگنال ورودی پنل لمسی |
7 | GND | من | زمین |
8 | VCI | من | منبع برق 2.8V ولتاژ |
9 | NC | - | باز شده |
10 | IOVCC | من | برق 1.8V ولتاژ |
11 | TE | من | خروجی اثر پارگی |
12 | SDO | - | پین ورودی / خروجی رابط SPI |
13 | SDI | من | پین ورودی / خروجی رابط SPI |
14 | WR/SCL | - | سیگنال ساعت SPI |
15 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
16 | RESX | من | سیگنال ورودی LCM Reset |
17 تا 40 | DB23-DB0 | I/O | نمایش داده های I/O |
41 | امکان پذیر است | من | سیگنال فعال سازی داده در حالت RGB I/F 1. |
42 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
43 | HSYNC | من | سیگنال همگام سازی افقی |
44 | VSYNC | من | سیگنال همگام سازی عمودی |
45 | LEDPWM | من | این پین به درایور LED خارجی متصل می شود. |
46 | LWDON | من | استفاده می شود برای روشن کردن/ خاموش کردن کنترل LED بیرونی. |
47 | RS | من | سیگنال را انتخاب کنید |
48 | تحقیق و توسعه | من | پين ورودي سيگنال استروب رو بخون |
49 | IM0 | من | حالت رابط را انتخاب کنید |
50 | IM1 | من | حالت رابط را انتخاب کنید |
51 | GND | من | زمین |

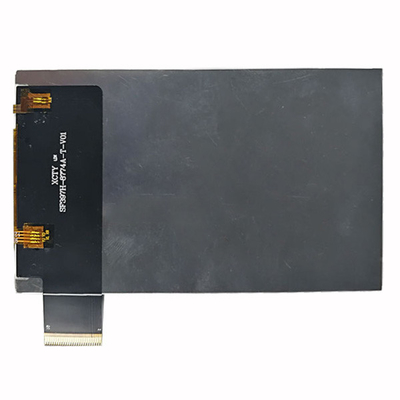

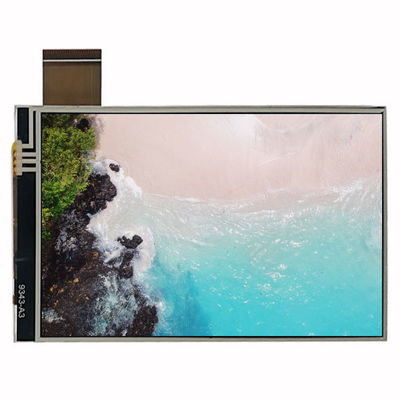

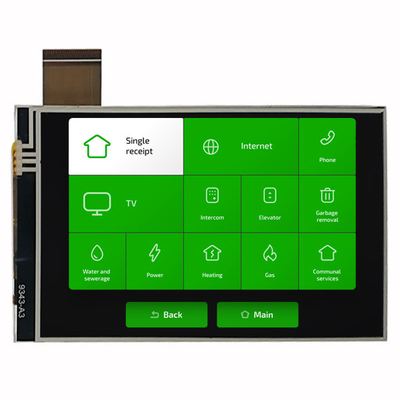

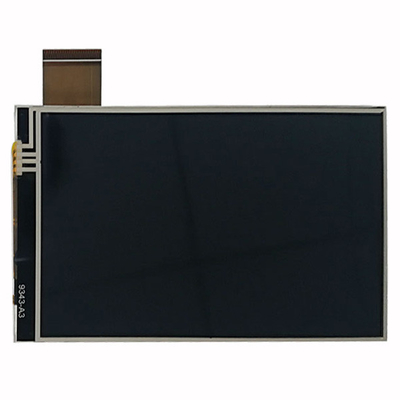

3.97 اینچ ((4 اینچ) LCDصفحه نمایش نشان دادن محصول واقعی
