جزئیات محصول:
|
| محصول: | صفحه LCD TFT 2.2 اینچ | قطعنامه: | 176x220 |
|---|---|---|---|
| آی سی درایور: | ILI9225G | صفحه لمسی: | پنل لمسی مقاوم (اختیاری) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12:00 |
| رابط: | SPI 3 خط RGB (تخصیص پذیر) | شماره پین: | ۴۰ پین (تخصیص پذیر) |
| ارتباط: | اتصال (قابل تنظیم) | درخشندگی سطحی: | 200 cd/m2 (nits) (قابل تنظیم) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی QCIF 2.2 اینچ TFT LCD,صفحه نمایش لمسی QCIF TFT LCD,2.2 اینچ TFT LCD 176x220 QCIF |
||
2صفحه نمایش LCD TFT 2 اینچی ILI9225G SPI و RGB Touch2.2" ماژول نمایش LCD TFT QCIF با پنل لمسی مقاوم معرفی محصولSF-TC220I-9752C-T مشخصات_IC-ILI9225G.pdf
امنSF-TC220I-9752C-Tیک ماژول صفحه نمایش LCD TFT ۲٫۲ اینچی با قطب معکوس ۲٫۲ اینچی با رنگ کامل ۱۷۶x۲۲۰ QCIF است. این ماژول LCD TFT ۲٫۲ اینچی با IC ILI9225G ساخته شده است؛ این ماژول از ۳ خط SPI و رابط RGB پشتیبانی می کند.SF-TC220I-9752C-Tمدل دارای ابعاد ماژول41.7x56.16x335mm و اندازه ناحیه فعال 43.56 x 34.85 mm؛ آن را کنترل کننده ILI9225G در ماژول یکپارچه، ولتاژ منبع منطقی محدوده از 1.6V به 3.3V.
این ماژول LCD TFT 2.2 ′′ در حالت پرتره است ، اگر می خواهید از حالت چشم انداز استفاده کنید ، لطفاً برای پشتیبانی فنی بیشتر با ما تماس بگیرید.ماژول LCD با روشنایی تا 200 cd/m2 ((قیمت معمولی)، می تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
SF-TC220I-9752C-Tیک صفحه نمایش TFT 2.2 اینچی با صفحه نمایش لمسی مقاوم (RTP)ماژول LCD TFT،این ماژول LCD دارای پنل سطح ضد درخشش، جهت مشاهده 12 ساعت، معکوس مقیاس خاکستری 6 ساعت است. ماژول نیز برای بدون گزینه صفحه لمسی که قسمت شمارهSF-TC220I-9752C-N.
کلمه کلیدی جستجو: tft 2.2، tft 2.2 "، tft 2.2 "، tft 2.2 "، tft 2.2 "، tft 2.2 "، tft 2.2، صفحه نمایش 2.2 اینچ، صفحه نمایش 2.2 اینچ، صفحه نمایش 2.2 اینچ، صفحه نمایش 2.2، صفحه نمایش tft 2.2 "، صفحه نمایش tft 2.2 اینچ، صفحه نمایش tft 2.2 "، صفحه نمایش tft 2.2 اینچ، صفحه نمایش tft 2.2، صفحه نمایش TFT 2.2 اینچ، صفحه نمایش TFT 2.2 اینچ، ILI9225G، SPI 2.2 اینچ، RGB 2.2 اینچ TFT، SPI 2.2 اینچ،
ویژگی ها:
| محصول: | صفحه LCD TFT 2.2 اینچ | قطعنامه: | 176x220 |
|---|---|---|---|
| آي سي راننده: | ILI9225G | صفحه لمسی: | پنل لمسی مقاوم (اختیاری) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | 12:00 |
| رابط: | SPI 3 خط RGB (تخصیص پذیر) | شماره پین: | 40 پین (تخصیص پذیر) |
| اتصال: | پلاگین (تخصیص پذیر) | نورپردازی سطح: | 200 Cd/m2 (نیت) (تخصیص پذیر) |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
2صفحه نمایش LCD TFT 2 اینچی ILI9225G SPI و RGB Touch2.2" ماژول نمایش LCD TFT QCIF با نقشه محصول صفحه لمسی مقاوم

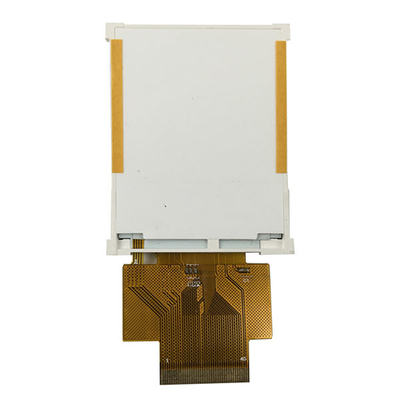

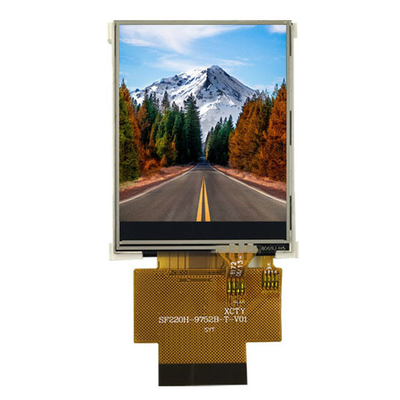

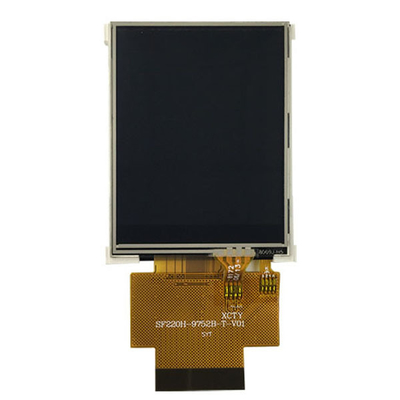

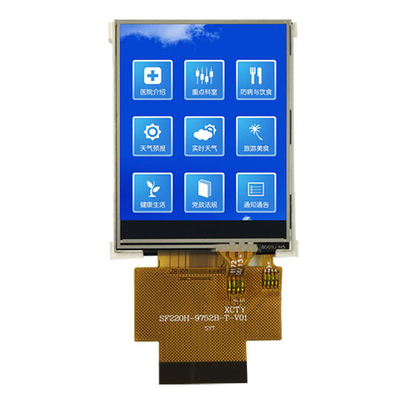

2صفحه نمایش LCD TFT 2 اینچی ILI9225G SPI و RGB Touch2.2" ماژول نمایش LCD TFT QCIF با تصویر محصول صفحه لمسی مقاوم
با ما تماس بگیرید
ما دوست داریم درباره پروژه های شما بشنویم، اگر سوالی دارید، می توانید با ما در sales2@saef.com.cn تماس بگیرید
صفحه لمسی LCD - لمسی
1.1 صفحه لمسی مقاوم
قبل از ظهور آیفون، تقریباً به طور انحصاری از صفحه لمسی مقاوم استفاده می شد، که از حسگر فشار برای کنترل تشخیص تماس استفاده می کرد،که نیاز به تماس مستقیم فشار برای پیدا کردن موقعیت لمس با تشخیص مقاومت دارد.
بخش اصلی صفحه لمسی مقاوم یک صفحه فیلم مقاوم است که بسیار به خوبی با سطح صفحه نمایش مطابقت دارد، که یک فیلم ترکیبی چند لایه است.که از یک لایه شیشه ای یا صفحه پلاستیکی سخت به عنوان لایه پایه استفاده می کند، و سطح آن با یک لایه رسانا از اکسید فلزی شفاف (مقاومت رسانا شفاف) پوشانده شده است که با یک لایه سخت کننده سطح بیرونی پوشانده شده است،لایه پلاستیکی صاف و ضد فرسایش، و سطح داخلی آن نیز با یک پوشش پوشش داده شده است،و بسیاری از کوچک (کمتر از 1/1000 اینچ) نقاط عایق شفاف بین آنها برای جدا کردن دو لایه از لایه رسانا عایقهنگامی که انگشت به صفحه لمس می کند، دو لایه از لایه های رسانا در نقطه لمس در تماس هستند و مقاومت تغییر می کند و سیگنال در جهت X و Y تولید می کند.که سپس به کنترل کننده صفحه لمسی ارسال می شودکنترل کننده این تماس را تشخیص می دهد، موقعیت (X,Y) را محاسبه می کند و سپس رفتار ماوس را بر اساس موقعیت بدست آمده شبیه سازی می کند.این اصول اساسی ترین صفحه لمسی با تکنولوژی مقاومت است.
صفحه لمسی مورد استفاده نویسنده یک صفحه لمسی مقاوم است و تراشه کنترل صفحه لمسی آن XPT2046 است (در پشت صفحه نمایش LCD U1 تراشه است).XPT2046 یک کنترل کننده صفحه لمسی 4 سیم ( ارتباطات SPI) با وضوح 12 بیتی 125KHz است. XPT2046 از رابط های I / O ولتاژ پایین از 1.5V تا 5.25V پشتیبانی می کند. XPT2046 می تواند موقعیت صفحه نمایش فشار داده شده را با انجام دو تبدیل A / D تشخیص دهد ،و علاوه بر اندازه گیری فشار اعمال شده بر روی صفحه لمسمحدوده دمای کار -40°C ~ +85°C است.
این تراشه به طور کامل با ADS7843 و ADS7846 سازگار است و شما می توانید برای استفاده دقیق از این تراشه به صفحه اطلاعات این دو تراشه مراجعه کنید.
يادداشت:
(1) هنگام استفاده از تراشه XPT2046، مستقیما از ارتباطات SPI (هر دو نرم افزار و سخت افزار) برای خواندن خروجی داده های 12 بیتی بالا توسط ترمینال MISO استفاده کنید.و سپس از طریق عملیات تبدیل و فیلتر کردن مختصات X و Y را بخوانید(این را می توان در روند برنامه ریزی مشاهده کرد)
(2) به دلیل خواص خاص فیزیکی آن، استفاده اساسی از صفحه لمسی مقاوم نیاز به کالیبراسیون خطای لمسی دارد.اما داده های کالیبراسیون از صفحه نمایش مقاوم از همان نوع LCD تقریباً تقریبی است;
(3) به دلیل وجود مکانیزم که نیاز به کالیبراسیون برای صفحه لمسی مقاوم دارد، معمولا قبل از استفاده کالیبراسیون لازم است.ما می توانیم از 24CXX (EEPROM) برای ذخیره پارامترهای جبران کالیبراسیون استفاده کنیم، و سپس ما نیاز به دوباره کالیبراسیون هر بار که ما کامپیوتر را روشن کنید؛ (به عنوان آخرین راه حل، با توجه به هزینه،در واقع امکان ذخیره داده های کالیبراسیون در فلش وجود دارد - بسیار توصیه نمی شود);
مزایای صفحه لمسی مقاوم: دقت بالا، قیمت پایین، توانایی قوی ضد تداخل و ثبات خوب.
معایب صفحه لمسی مقاوم: آسان برای خراش، انتقال نور بسیار خوب نیست و از چند لمسی پشتیبانی نمی کند.در غیر این صورت، انحراف کوچک نیست)
1.2 صفحه لمسی ظرفیت دار
امروزه، تقریبا تمام تلفن های هوشمند، از جمله رایانه های تبلت، از صفحه نمایش ظرفیت به عنوان صفحه نمایش لمسی استفاده می کنند، صفحه نمایش ظرفیت استفاده از حس بدن انسان برای کنترل تشخیص تماس است،بدون تماس مستقیم یا فقط تماس کم، با تشخیص جریان ایجاد شده برای پیدا کردن مختصات لمسی. (در حال حاضر، صفحه لمسی ظرفیت اصلی جریان اصلی است)
دو نوع اصلی از صفحه لمسی ظرفیتی وجود دارد:
1صفحه لمسي قابليتي سطح
تکنولوژی صفحه لمسی ظرفیتی سطح از ITO (اکسید قلعین ایندیوم،یک ماده رسانا شفاف) فیلم رسانا برای حس رفتار لمس از سطح صفحه نمایش از طریق حس میدان الکتریکیاما صفحه لمسی ظرفیت دار سطح دارای محدودیت هایی هستند، آنها فقط می توانند یک انگشت یا یک لمس را تشخیص دهند.
2صفحه لمسي ظرفیتي
صفحه نمایش لمسی ظرفیتی است که از الکترود های صفحه لمسی برای انتشار خطوط میدان الکتروستاتیک استفاده می کند.دو نوع ظرفیت وجود دارد که به طور کلی در تکنولوژی سنجش ظرفیت پیش بینی شده استفاده می شود: خود ظرفیت و ظرفیت تعامل.
خود ظرفیت، که به عنوان ظرفیت مطلق نیز شناخته می شود، گسترده ترین روش استفاده شده است و خود ظرفیت معمولا به ظرفیت متشکل از الکترود اسکن و زمین اشاره دارد.روی سطح شیشه، الکترود های اسکن قطری و طولی از ITO ساخته شده اند و بین این الکترودها و زمین یک قطب ظرفیت تشکیل می دهند.یک خازن به طور موازی به مدار اضافه می شود، بنابراین تغییر ظرفیت کلی خط اسکن.
ظرفیت تعاملی، همچنین به عنوان ظرفیت کششی نیز شناخته می شود، در تقاطع الکترود های قطری و طولی ITO در سطح شیشه ای ظرفیت را تشکیل می دهد.روش اسکن ظرفیت تعاملی است که برای اسکن تغییر ظرفیت در هر تقاطع برای تعیین موقعیت نقطه لمس. وقتي به آن دست بزني، بر پيوند الکترود هاي مجاور تاثير ميذاره، و در نتيجه ظرفیت در تقاطع رو تغيير ميدهو روش اسکن ظرفیت تعاملی می تواند ارزش ظرفیت هر تقاطع و تغییر ظرفیت پس از لمس را تشخیص دهددر حال حاضر، صفحه لمسی تلفن های هوشمند، تبلت و غیره،همه از تکنولوژی ظرفیت تعامل استفاده می کنند.. (LCD از صفحه نوار انتخابی اتوماتیک نویسنده یک صفحه لمسی ظرفیت است)
صفحه نمایش لمسی ظرفیت رسانا از دو ستون الکترود در ستون عمودی و افقی استفاده می کند تا یک ماتریس حسگر را برای حس لمس تشکیل دهد. دو ماتریس الکترود متقاطع،الکترود محور X و الکترود محور Y، برای تشخیص تغییر ظرفیت هر سلول استفاده می شود. الکترود در تصویر در واقع شفاف است، و برای راحتی همه در اینجا است. در شکل،دقت و وضوح صفحه نمایش ظرفیت الکترود شفاف در محور X و Y با تعداد کانال ها در محور X و Y مرتبط است، و هرچه کانال ها بيشتر باشند، دقت بيشتري خواهد داشت.
