جزئیات محصول:
|
اندازه نمایشگر: | 27 اینچ | درخشندگی سطحی: | 1000 CD/m² (معمولی) |
---|---|---|---|
قطعنامه: | 3840 × 2160 (UHD) | رابط: | 4-Lane EDP 1.4 (5.4 گیگابیت در ثانیه) |
نسبت کنتراست: | 1000: 1 (معمولی) | شماره پین: | 30 پین |
زاویه دید: | 89 درجه (CR> 10 ، همه جهت ها) | نصب: | VESA Mount سازگار |
عمق رنگ: | 1.07 B (8bit+A-FRC) | محدوده رنگ: | NTSC 90 ٪ ، SRGB 98 ٪ (معمولی) |
منبع برق: | 10 ولت ± 1 ولت (منطق) ، 24 ولت (نور پس زمینه) | دمای عملیاتی: | 0 ℃ تا +50 ℃ |
دمای ذخیره: | -20 تا +60 درجه سانتیگراد | طول عمر روشنایی پس زمینه: | 30،000 ساعت (l70 @ 25 درجه سانتیگراد) |
زمان پاسخ: | 14ms (GTG معمولی) | انطباق: | ROHS ، بدون هالوژن ، دسترسی |
برجسته کردن: | صفحه نمایش صنعتی TFT 4K,صفحه نمایش صنعتی UHD TFT,صفحه نمایش TFT صنعتی با روشنایی بالا,UHD Industrial TFT Display,High Brightness Industrial TFT Display |
SFTO2700B-7125AN – نمایشگر صنعتی 27 اینچی UHD با روشنایی بالا برای کاربردهای حرفهای در بازارهای اتحادیه اروپا و ایالات متحده
SFTO2700B-7125AN یک نمایشگر TFT صنعتی 27 اینچی با وضوح فوقالعاده بالا (UHD 4K) است که برای محیطهای پرتقاضا در ایالات متحده و اروپا طراحی شده است. این نمایشگر که برای مهندسان، طراحان سیستم و متخصصان فنی طراحی شده است، روشنایی استثنایی (1000 cd/m²)، بازتاب کم و دقت رنگی پیشرو در صنعت را با هم ترکیب میکند تا عملکرد بهینه را در اتوماسیون صنعتی، تصویربرداری پزشکی، کیوسکهای فضای باز و سیستمهای AV حرفهای ارائه دهد.
رزولوشن 4K UHD (3840 × 2160): تصاویر شفاف را برای برنامههای کاربردی دادهمحور تضمین میکند.
روشنایی و کنتراست بالا: روشنایی 1000 cd/m² و نسبت کنتراست 1000:1 برای دید در نور مستقیم خورشید و شرایط کم نور.
تولید مثل رنگ پیشرفته: عمق رنگ 10 بیتی (8 بیت + A-FRC) با NTSC 90% و sRGB 98% طیف رنگی برای تطبیق دقیق رنگ در گردشهای کاری طراحی، شبیهسازی و بازرسی.
پوشش بازتاب کم: تابش خیرهکننده را برای عملکرد یکپارچه در محیطهای روشن به حداقل میرساند.
زاویه دید وسیع (178°): حفظ کیفیت تصویر ثابت حتی در زوایای شدید.
دوام درجه صنعتی: با اطمینان در دماهای بین -20°C تا +70°C کار میکند.
انطباق با استانداردهای اتحادیه اروپا و ایالات متحده: گواهینامههای RoHS، REACH، CE، FCC و IP65 برای استقرار جهانی.
رابط: eDP 4 کاناله (نوع معکوس)، نرخ پیوند 5.4 گیگابیت بر ثانیه برای انتقال داده با سرعت بالا.
ساختار پیکسل: ماتریس فعال a-Si TFT با آرایش پیکسل نواری RGB عمودی.
نور پسزمینه: LED لبهدار برای روشنایی یکنواخت و راندمان انرژی.
نصب: سازگار با VESA (200 x 200 میلیمتر) برای ادغام انعطافپذیر در محفظههای صنعتی.
طراحی شده برای استفاده حرفهای: ایدهآل برای بینایی ماشین، پانلهای کنترل و علامتدهی دیجیتال در محیطهای سخت.
انطباق جهانی: دارای گواهی قبلی برای بازارهای اتحادیه اروپا (CE، RoHS) و ایالات متحده (FCC) برای سادهسازی تدارکات.
قابلیت اطمینان و طول عمر: به طور دقیق برای بیش از 50000 ساعت کار (معمولی) آزمایش شده است.
برنامههای کاربردی هدف:
اتوماسیون صنعتی و سیستمهای HMI
تابلوهای دیجیتال و کیوسکهای فضای باز
تجهیزات تصویربرداری و تشخیصی پزشکی
پانلهای کنترل خودرو و هوافضا
دیوارهای ویدئویی حرفهای و سیستمهای شبیهسازی
آمادهاید SFTO2700B-7125AN را در پروژه بعدی خود ادغام کنید؟ با تیم مهندسی ما برای دریافت برگههای اطلاعات، فایلهای CAD یا درخواست نمونه تماس بگیرید. پشتیبانی ما در اتحادیه اروپا/ایالات متحده، انطباق یکپارچه و راهنمایی فنی را برای برنامه شما تضمین میکند.
ابعاد مکانیکی
پارامتر | مشخصات | واحد |
مساحت فعال | 596.736(H)×335.664(V) | میلیمتر |
تعداد پیکسل | 3840(H)×2160(V) | پیکسل |
گام پیکسل | 0.1554(H)×0.1554(V) | میلیمتر |
آرایش پیکسل | نوار عمودی RGB | |
عمق رنگ | 1.07 B(8bit+A-FRC) | رنگها |
حالت نمایش | معمولاً سیاه | |
طرح کلی ابعادی | 630.0(H)×368.2(V)×20.98(عمق) | میلیمتر |
وزن | 3340 (معمولی) | گرم |
عرض قاب (L/R/U/D) | 13.71/13.71/13.74/13.74 | میلیمتر |
تصفیه سطح | مه 25%، 3H | |
نور پسزمینه | سمت بلند، نوع نوار روشنایی 2 LED |
مشخصات الکتریکی
پارامتر | حداقل | معمولی | حداکثر | واحد | |
ولتاژ منبع تغذیه | VDD | 9 | 10.0 | 11 | V |
جریان منبع تغذیه | DD | - | 460 | 900 | |
جریان هجومی | IRUSH | - | 2.0 | 3.0 | |
ولتاژ ریپل ورودی مجاز | VRF | - | - | 400 | |
ورودی دیفرانسیل سطح بالا ولتاژ آستانه |
VIH |
- |
- |
+100 | |
ورودی دیفرانسیل سطح پایین ولتاژ آستانه |
VIL | -100 |
- |
mV | |
ولتاژ حالت مشترک ورودی دیفرانسیل | |VID | |
100 |
- | 600 | mV |
ولتاژ حالت مشترک ورودی دیفرانسیل | Vcm |
0 |
2 | ||
مصرف برق |
PD | - | 4.6 | 9 | W |
55 | 58 | W | |||
Ptotal | - | 59.6 | - | W |
مشخصات واحد نور پسزمینه
پارامتر | حداقل | معمولی | حداکثر | واحد | |
ولتاژ ورودی نوار نور LED در هر پین ورودی | VPIN | 33.6 | 37.2 | 39.6 | V |
جریان ورودی نوار نور LED در هر پین ورودی |
IPIN |
- |
110 |
mA |
|
مصرف برق LED | PBL | - |
55 |
58 | W |
طول عمر LED |
- |
30,000 |
- |
ساعت |
مشخصات نوری ماژول LCD
پارامتر | نماد | شرط | حداقل | معمولی | حداکثر | واحد | ||
محدوده زاویه دید |
افقی |
Θ3 |
|
85 |
89 | - | درجه | |
Θ9 | 85 | 89 | - | درجه | ||||
عمودی |
Θ12 | 85 | 89 | - | درجه | |||
Θ6 | 85 | 89 | - | درجه | ||||
نسبت کنتراست روشنایی | CR |
Θ = 0. (مرکز) عادی مشاهده زاویه |
700 | 1000 | ||||
روشنایی سفید | 800 | 1000 | - | cd/m2 | ||||
یکنواختی روشنایی سفید | 80 | 85 | % | |||||
تولید مثل رنگ |
|
|
0.283 | 0.313 | 0.343 | - | ||
Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
Ry | 0.269 | 0.299 | 0.329 | - | ||||
سبز |
Gx | 0.197 | 0.227 | 0.257 | - | |||
Gy | 0.649 | 0.679 | 0.709 | - | ||||
آبی |
Bx | 0.123 | 0.153 | 0.183 | - | |||
By | 0.029 | 0.059 | 0.089 | - | ||||
زمان پاسخ |
GTG | Tg | 14 | 20 | ms | |||
تداخل متقابل | CT | - | - | 2.0 | % |
تعریف پین
شماره پین | نماد | عملکرد |
1 | VDD | منبع تغذیه (10.0V) |
2 | VDD | منبع تغذیه (10.0V) |
3 | VDD | منبع تغذیه (10.0V) |
4 | VDD | منبع تغذیه (10.0V) |
5 | VDD | منبع تغذیه (10.0V) |
6 | GND | زمین |
7 | GND | زمین |
8 | NC |
SCL PGMA |
9 | NC | SDA PGMA |
10 | GND | GND |
11 | HPD | سیگنال تشخیص اتصال داغ |
12 | GND | زمین |
13 | DAUXN | سیگنال منفی برای کمکی |
14 | DAUXP | سیگنال مثبت برای کمکی |
15 | GND | زمین |
16 | DRX0P 9 | سیگنال مثبت برای eDP Lane0 |
17 | DRX0N | سیگنال منفی برای eDP Lane0 |
18 | GND | زمین |
19 | DRX1P | سیگنال مثبت برای eDP Lane1 |
20 |
DRX1N |
سیگنال منفی برای eDP Lane1 |
21 |
GND | زمین |
22 | GRX2P | سیگنال مثبت برای eDP Lane2 |
23 | DRX2N | سیگنال منفی برای eDP Lane2 |
24 | GND | زمین |
25 | DRX3P | سیگنال مثبت برای eDP Lane3 |
26 | DRX3N | سیگنال منفی برای eDP Lane3 |
27 | GND | زمین |
28 | GND | زمین |
29 | NC | بدون اتصال |
30 | BIST | عملکرد BIST |

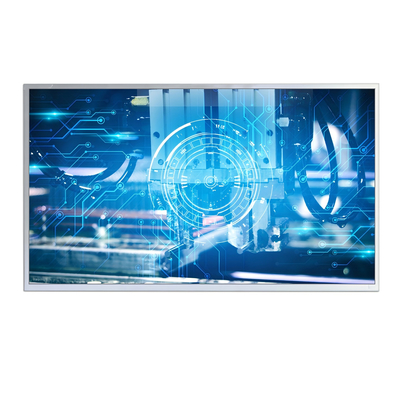

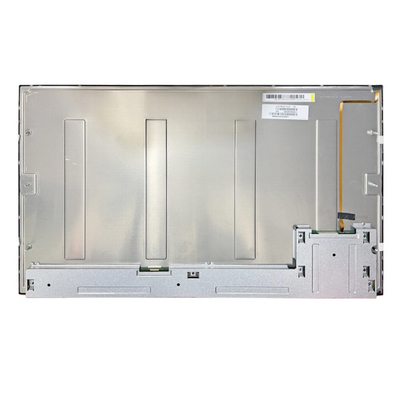

محصول Image
