جزئیات محصول:
|
روشنایی: | 1000 CD/m² (قابل خواندن نور خورشید) | اندازه صفحه نمایش: | مورب 13.3 اینچی |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | دمای ذخیره: | -20 تا +70 درجه سانتیگراد |
دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | تکنولوژی لمسی: | پنل لمسی خازنی |
رابط: | EDP 2-Lane 1.2 (2.7 گیگابیت بر ثانیه) | محدوده رنگ: | 72٪ NTSC |
زوایای دید: | 85°/85°/85°/85° | طول عمر روشنایی پس زمینه: | 50،000 ساعت (LED ، 25 درجه سانتیگراد) |
درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) | نسبت کنتراست: | 800: 1 (معمولی) |
سختی سطح: | ≥6h (ضد درخشش ، مه 10 ٪) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
مقاومت محیط زیست: | عملیاتی در مه/رطوبت سطحی | انطباق: | ROHS ، بدون هالوژن ، ISO 9001/14001 (مجوز اتحادیه اروپا/ایالات متحده) |
برجسته کردن: | ماژول صفحه نمایش LCD eDP Interface TFT,ماژول نمایش LCD صنعتی TFT,ماژول نمایش LCD صنعتی TFT,Industrial TFT LCD Display Module,Industrial TFT LCD Display Module |
صفحه نمایش TFT 1000 نیت برای دید شدید
SFTO1330SM-7208A3CT2 عملکرد روشنایی بالا را با روشنایی استثنایی 1000 cd / m2 دوباره تعریف می کند، برای برنامه های کاربردی حیاتی در سراسر آمریکای شمالی و اروپا طراحی شده است.,HMI صنعتی، و تجهیزات پزشکی، این ماژول LCD 13.3 اینچی FHD TFT در نور مستقیم خورشید یا محیط های محیط بالا وضوح بی نظیر را ارائه می دهد.دارای یک صفحه نمایش لمسی ظرفیتی قوی (موافق دستکش) و طیف گسترده ای از دمای کار (-20 °C تا +70 °C)، آن را با استانداردهای صنعتی سختگیرانه اتحادیه اروپا / ایالات متحده مطابقت دارد.
نوآوری های اصلی
وضوح قابل خواندن در نور خورشید: روشنایی 1000 نیت + 72٪ طیف رنگ NTSC برای تصاویر زنده در معرض نور شدید.
لمس درجه صنعتی: شیشه پوشش ضد درخشش (سختی 6H) ، از کار در مه / تهویه پشتیبانی می کند (سختی معادل IP65)
اتصال با سرعت بالا: رابط eDP 1.2 2 خط (2.7Gbps) انتقال داده بدون تاخیر را برای سیستم های کنترل زمان واقعی تضمین می کند.
50،000-ساعت Backlight: LED های با انرژی کارآمد با کم رنگ PWM (100Hz ٫ 1.6KHz) مصرف برق را 40٪ در مقایسه با CCFL کاهش می دهند.
یکپارچه سازی پلاگ و پلی: پشتیبانی از 3.3V قدرت منطقی + 12V / 24V ورودی روشنایی، سازگار با HDMI 2.0 برد درایور (در ورق داده ها وجود دارد).
برتری فنی برای بازارهای اتحادیه اروپا و ایالات متحده
عالی بودن نوری: زاویه های مشاهده 85 درجه، نسبت کنتراست 800: 1 و زمان پاسخ <35ms برای پخش بی نقص ویدیو.
آماده محیط شدید: در -20 °C (شرایط یخ زدگی) تا +70 °C (پرده های کارخانه) کار می کند و دارای گواهینامه رطوبت / شوک حرارتی 72 ساعته است.
خطر عدم انطباق: RoHS، بدون هالوجن، صدور گواهینامه ISO 9001/14001 کاملا با دستورالعمل های EMC اروپا و FCC ایالات متحده مطابقت دارد.
کامپکت و دوامدار: مشخصات باریک 5.2 میلی متر، طراحی مقاوم در برابر ضربه، و کانکتورهای I-PEX EMI محافظت شده.
برنامه های کاربردی هدف
ترمینال های پرداخت در فضای باز (POS/Kiosks)
پانل های کنترل صنعتی (آتوماتیک، رباتیک)
دستگاه های تصویربرداری پزشکی
اطلاعات و سرگرمی های حمل و نقل (اتوبوس، قطار)
تجهیزات هوشمند کارخانه
چرا مشتریان جهانی به این نمایشگر اعتماد دارند؟
تولید شده توسط Saef Technology (شنژن) ، SFTO1330SM-7208A3CT2 دوام درجه نظامی را با اپتیک های پیشرفته ترکیب می کند. رابط eDP آن ادغام با NVIDIA Jetson را ساده می کند ،Raspberry Pi، و کامپیوترهای صنعتی، در حالی که پانل قابل خواندن در نور خورشید از محافظت خارجی گران قیمت جلوگیری می کند.این ماژول بهترین انتخاب برای سازندگان OEM است که بازارهای قابل اطمینان را در ایالات متحده هدف قرار می دهند.، آلمان، انگلستان و اسکاندیناوی.
ابعاد بیرونی
تعریف پین رابط
پين شماره | نماد | I/O | عملکرد |
1 | CABC_ EN / NC | - | براي سي دي اختصاص داده شده |
2 | H_GND | P | گلوله سرعت بالا |
3 | مسير1_N | من | خط پيوند سيگنال 1 |
4 | مسیر1_P | من | خط خطي امنيت واقعي 1 |
5 | H_GND | P | گلوله سرعت بالا |
6 | مسیر_N | من | خط اتصال سیگنال تکمیل کننده 0 |
7 | مسیر | من | خط ارتباط سیگنال واقعی 0 |
8 | H_GND | P | گلوله سرعت بالا |
9 | AUX_CH_P | من | کانال کمکی سیگنال واقعی |
10 | AUX_CH_N | من | کانال کمکی سیگنال مکمل |
11 | H_GND | P | گلوله سرعت بالا |
12 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
13 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
14 | NC | من | برای استفاده تولید کننده LCD اختصاص داده شده است |
15 | LCD_GND | P | منطق LCD و زمین راننده |
16 | LCD_GND | P | منطق LCD و زمین راننده |
17 | HPD | اوه | پین سیگنال HPD |
18 | LED-1 | P | زمین با روشنایی پس زمینه |
19 | LED-2 | P | زمین با روشنایی پس زمینه |
20 | LED-3 | P | زمین با روشنایی پس زمینه |
21 | LED-4 | P | زمین با روشنایی پس زمینه |
22 | BL_ ENABLE | من | نور پس زمینه روشن/ خاموش |
23 | BL_PWM_DIM | من | سیستم PWM |
24 | SCL/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
25 | SDA/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
26 | BL_PWR | P | قدرت روشنایی پس زمینه |
27 | BL_PWR | P | قدرت روشنایی پس زمینه |
28 | BL_PWR | P | قدرت روشنایی پس زمینه |
29 | BL_PWR | P | قدرت روشنایی پس زمینه |
30 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
ویژگی های نوری
پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد | |
زاویه دید (CR>10) |
افقی | θL | - | 85 | - |
درجه |
θ R | - | 85 | - | |||
عمودی | θT | - | 85 | - | ||
θB | - | 85 | - | |||
نسبت کنتراست | مرکز | 600 | 800 | - | - | |
زمان پاسخ | Tr+Td | - | 30 | 35 | ms | |
CF رنگ رنگی(CIE1931) |
ایکس قرمز |
-آره. -0.05 |
TBD |
-آره. +005 |
- | |
قرمز y | TBD | - | ||||
رنگ سبز | TBD | - | ||||
سبز y | TBD | - | ||||
آبی ایکس | TBD | - | ||||
آبی و | TBD | - | ||||
رنگ سفید | (0.323) | - | ||||
سفید | (0.379) | - | ||||
نسبت NTSC | % | (72) | - | |||
مرکز روشنایی سفید |
YLI | 800 | 1000 | cd/m2 |
ویژگی های روشنایی پس زمینه
پارامتر | نماد | دقیقه ای | -آره. | مکس | واحد |
ولتاژ تغذیه | VBL | 5 | 12.0 | 37 | V |
منبع برق جریان برای روشنایی پس زمینه |
ILED | 6 |
- |
25 | mA |
منبع برق برای چراغ عقب | PLED | 0.18 | - | 5.55 | W |
ولتاژ سیگنال نور معکوس | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
نسبت کار کنترل روشنایی | وظیفه | 1 | - | 100 | % |
فرکانس کنترل روشنایی | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF ولتاژ بالا | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF ولتاژ پایین | VCNTL | 0 | - | 0.6 | V |
طول عمر LED | - | 40,000 | 50,000 | - | h |
مشخصات CTP
دسته بندی | پارامتر | مشخصات |
عمومی | ساختار | شیشه پوشش + شیشه DITO |
تقویت لنز پوشش | تقویت شیمیایی | |
سختی سطح پوشش لنز | ≥6H (سختی مداد) | |
نرخ انتقال نور | ≥85% | |
دمای کار | -20°C ~ +70°C، RH ≤85% | |
دمای ذخیره سازی | -30°C ~ +80°C، RH ≤85% | |
برق | رابط | IIC / USB / UART |
IC لمس | IL12511 | |
ولتاژ منبع برق (VDD) | 3.3 ولت یا 5 ولت (انتخابی) | |
مقاومت میزبان (SDA/SCL) | قابل تنظیم در صفحه اصلی | |
محیط زیست | شرایط عملیاتی | عملکرد در مه/آب سطحی |
خواص سطح | جوهر سطح | ضد ماوراء بنفش |
درمان سطح | ضد درخشش (مه: ۱۰٪) | |
لایه بندی LCD-TP | OCA (چسب نوری شفاف) | |
رعایت | استانداردهای مادی | مطابق با RoHS و بدون هالوجن |

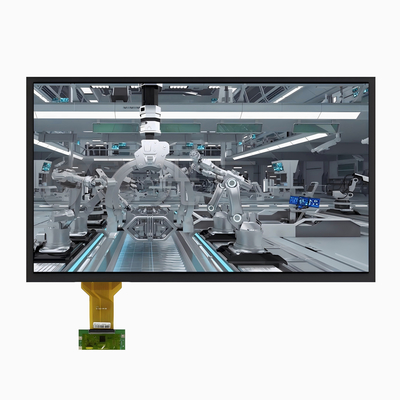

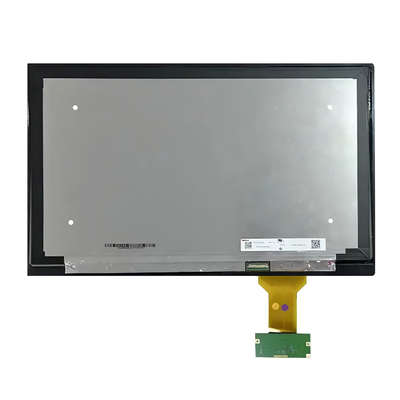

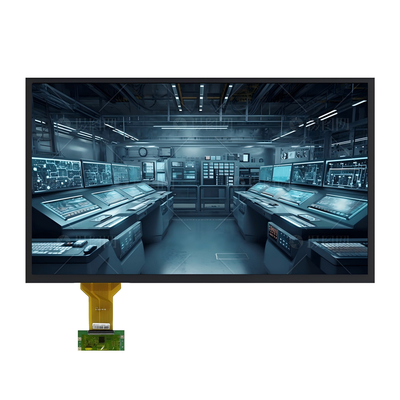

تصویر محصول
