جزئیات محصول:
|
نوع نمایش: | 20 کاراکتر x 4 خط STN LCD | ولتاژ: | 3.0 ولت ± 0.2 ولت (مصرف انرژی کم) |
---|---|---|---|
جهت مشاهده: | ساعت 6 | رابط ها: | MPU 8 بیتی موازی |
آی سی درایور: | SPLC780D یا معادل آن (درجه صنعتی) | نور پس زمینه: | LED زرد-سبز (100 CD/m² Type.) |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ابعاد: | 98 (l) x 60 (w) x 13.2 (t) |
منطقه مشاهده: | 77 (l) * 25.2 (w) | تنظیم کنتراست: | پین VO (تنظیم آسان) |
وظیفه/تعصب: | ۱/ ۶ "درباره ی خدا" | حفاظت ESD: | ± 8 کیلو ولت هوا / 4 کیلو ولت تماس (قوی) |
قابلیت اطمینان: | تست شده بر اساس استاندارد MIL-STD-105E (دوام صنعتی) | انطباق: | ROHS ، Reach ، Direties EU |
برجسته کردن: | ماژول LCD STN 20x4,ماژول LCD 20x4 زرد/سبز,Yellow/Green 20x4 LCD Module |
السیدی 20x4 درجه حرفهای برای سیستمهای صنعتی و تعبیهشده
SFBM2004HX-A-Y یک ماژول السیدی کاراکتری 20×4 با قابلیت اطمینان بالا است که برای کاربردهای پر تقاضا در اتوماسیون، دستگاههای پزشکی و تجهیزات آزمایشگاهی طراحی شده است. این ماژول با ولتاژ 3 ولت و مصرف برق بسیار کم (0.15 میلیآمپر معمولی) کار میکند و عملکرد استثنایی را در محدودههای دمایی صنعتی (-20°C تا +70°C) ارائه میدهد.
مزایای فنی کلیدی
بررسی عمیق مشخصات فنی
انطباق و طول عمر
برای مهندسان طراح
نمودارهای پیناوت، شکل موجهای زمانبندی (صفحه 9) و جداول نقشهبرداری DDRAM را در دیتاشیت کامل دانلود کنید. سازگار با ARM، PIC و AVR MCUs.
ابعاد مکانیکی
مشخصات
مورد | مقدار استاندارد |
نوع نمایشگر | 20 کاراکتر ´ 4 خط |
نوع السیدی | STN(Y-G), مثبت، انتقالی |
شرایط درایور | ماژول السیدی: 1/16Duty , 1/5Bias |
جهت دید | 6 ساعت |
نوع نور پسزمینه | زرد سبز |
رابط | رابط 8 بیتی MPU |
درایور IC | SPLC780D |
حداکثر رتبهبندیهای مطلق
مورد | نماد | شرایط | حداقل | حداکثر | واحد |
ولتاژ منبع تغذیه سیستم | VDD | - | -0.3 | 5.5 | V |
ولتاژ منبع تغذیه درایور السیدی | VLCD | - | 4.0 | 5.0 | V |
ولتاژ ورودی | VIN | - | -0.3 | 5.5 | V |
دمای عملیاتی | TOP | - | -20 | 70 | °C |
دمای ذخیرهسازی | TST | - | -30 | 80 | °C |
رطوبت ذخیرهسازی | HD | Ta < 40 °C | 20 | 80 | %RH |
مشخصات الکتریکی DC
مورد | نماد | شرایط | حداقل | معمولی | حداکثر | واحد |
ولتاژ منبع منطقی | VDD | - | 2.8 | 3.0 | 3.5 | V |
ولتاژ بالا ورودی | VIH | - | 2.2 | - | 5.0 | V |
ولتاژ پایین ورودی | VIL | - | 0 | - | 0.6 | V |
ولتاژ بالا خروجی | VOH | - | 2.4 | - | 5.0 | V |
ولتاژ پایین خروجی | VOL | - | 0 | - | 0.4 | V |
مشخصات نور پسزمینه
مورد | نماد | شرایط | حداقل | معمولی | حداکثر | واحد |
ولتاژ مستقیم | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
جریان معکوس | Ir | If=5v | 5 | uA | ||
روشنایی متوسط | IV | If=30mA | 100 | cd/m2 | ||
یکنواختی | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
رنگ | Y-G |

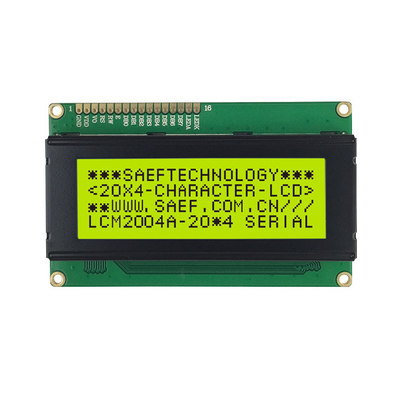

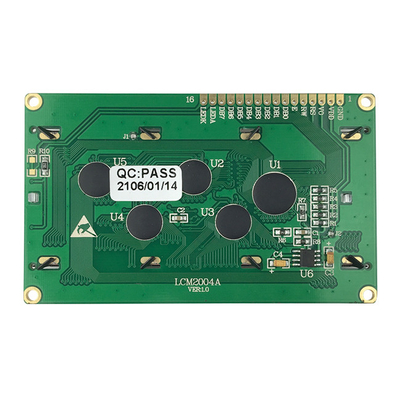

تصویر محصول

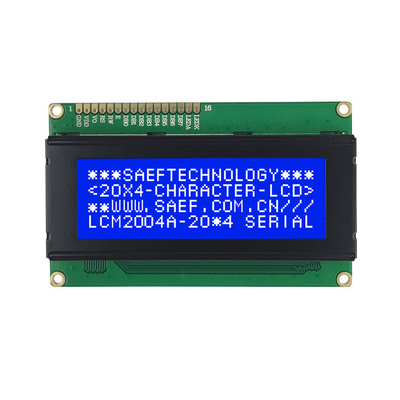

حالت آبی STN اختیاری
