جزئیات محصول:
|
| تولید - محصول: | LCD 16x2 با پین هدر | شخصیت ها / ستون ها: | 16 کاراکتر در 2 خط |
|---|---|---|---|
| نوع LCD: | FSTN، مثبت، انتقالی | اپتیک: | ساعت 6:00 |
| تیرگی طرح کلی: | 80 (L) x 36 (W) x 12.1 (T) میلی‌متر | منطقه مشاهده: | 80.1 (L) x 18 (W) میلی‌متر |
| نقطه پیچ: | 64.5 (L) x 16 (W) میلی‌متر | روش رانندگی: | 1/16 وظیفه، 1/5 تعصب |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +70 درجه سانتی گراد (قابل تنظیم) | شماره پین: | 16 پین (قابل تنظیم) |
| کنترل کننده: | SPLC780D یا معادل آن | رابط: | MPU 8 بیت، I2C اختیاری |
| رابط: | پین های هدر | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | MPU LCD کاراکتر سفارشی 16x2,5V LCD با کاراکتر سفارشی 16x2,هدر پین ال سی دی 16x2 کاراکتر |
||
ال سی دی 16x2 کاراکتری با رابط پین سربرگ FSTN رابط MPU انتقال دهنده مثبت 5 ولت نور پس زمینه LED سفید
LCD کاراکتر LED سفید 16x2، 16x2 با رابط پین توضیحات صفحه نمایش
SAEF Technology SF-1602L یک ماژول LCD تک رنگ COB Character LCD 16x2 است.با کنترلر SPLC780D یا آی سی معادل آن ساخته شده است.
این رابط 8 بیتی MPU، رابط کاربری I2C را پشتیبانی می کند.ماژول LCD نمایشگر کاراکتر SF-1602L 5 ولت (مقدار معمولی) برای ولتاژ تغذیه، 3.3 ولت اختیاری است.دارای نور پس زمینه LED سفید است.
SF-1602L حالت FSTN Transmissve Positive است.می توان آن را در دمای -20 تا +70 درجه سانتیگراد کار کرد.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.این ماژول LCD در اصل بدون لمس است، اما پنل لمسی قابل تنظیم است.
ماژول SF-1602-22 به طور گسترده در متر و ابزار، کنترل از راه دور، دستگاه حسگر، پایانه POS، دستگاه نقدی، دستگاه دستی، دستگاه سفارش غذای سیار، آنالایزر پزشکی و غیره استفاده می شود.
| تولید - محصول: | LCD 16x2 با پین هدر | شخصیت ها / ستون ها: | 16 شخصیت X 2 خط |
|---|---|---|---|
| نوع LCD: | FSTN، مثبت، انتقالی | اپتیک: | ساعت 6:00 |
| نور طرح کلی: | 80 (L) X 36 (W) X 12.1 (T) میلی‌متر | منطقه مشاهده: | 80.1 (L) X 18 (W) میلی‌متر |
| نقطه پیچ: | 64.5 (L) X 16 (W) میلی‌متر | روش رانندگی: | 1/16 وظیفه، 1/5 تعصب |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +70 درجه سانتی گراد (قابل تنظیم) | شماره پین: | 16 پین (قابل تنظیم) |
| کنترل کننده: | SPLC780D یا معادل آن | رابط: | MPU 8 بیت، I2C اختیاری |
| رابط: | پین های هدر | انطباق: | سازگار با REACH و RoHS |
فناوری Saef طیف گسترده ای از ماژول های LCD کاراکتر استاندارد را برای کاربرد مشتریان ارائه می دهد.نمایشگرهای کاراکتر LCD ما از قالب‌های 8x2، 16x1، 16x2، 16x4، 20x2، 20x4، 24x2 تا 40x4 با نویسه‌های ماتریس نقطه‌ای 5x8 در دسترس هستند.فن‌آوری‌های پنل LCD شامل انواع TN، STN، FSTN، FFSTN و همچنین با گزینه‌های حالت مثبت قطبش و حالت منفی است.نور پس‌زمینه‌های LED متفاوتی در رنگ‌های مختلف از جمله زرد/سبز، سفید، قرمز، آبی، سبز، کهربایی و RGB LED وجود دارد و همچنین هیچ گزینه نور پس‌زمینه وجود ندارد.
برای پاسخگویی به خواسته های مشتریان، این نمایشگرهای LCD با زوایای دید 6:00، 12:00، 3:00 و 9:00 در دسترس هستند.فناوری Saef گزینه‌های IC مختلفی از فونت‌های کاراکتر از جمله انگلیسی/ژاپنی، اروپای غربی، اروپای شرقی، اروپای اسکاندیناوی، سیریلیک (روسی) و عبری/عربی را ارائه می‌دهد.این ماژول کاراکتر ال سی دی و ماژول های LCM را می توان در کاربردهای صنعتی و مصرف کننده از جمله تجهیزات گارد ورودی، تلگرام، تجهیزات پزشکی، صدای ماشین و منزل، کالاهای سفید، ماشین بازی، اسباب بازی و غیره استفاده کرد.
سوالات متداول
Q1.آیا می توانم یک سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های ترکیبی از شماره های مختلف قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود در انبار را بلافاصله.1-1.5 هفته برای بازسازی نمونه.4-6 هفته برای تولید انبوه.برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد.2 هفته برای ساخت نمونه در تایید نقشه؛5-6 هفته برای اجرای آزمایشی/تولید انبوه در تایید نمونه.
Q3.آیا محدودیت MOQ برای سفارش نمونه و تولید دارید؟
A: MOQ کم.3-5 عدد برای بررسی نمونه در دسترس است.MOQ تولید انبوه معمولاً 1K/lot است.برای سفارش trail-run/PP-run تعداد کمی کمتر از MP MOQ را پشتیبانی می کنیم.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.5-7 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.چگونه می توان سفارش ماژول LCD را انجام داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیاز شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی واریز می کند.
چهارم ما تولید را ترتیب می دهیم.
Q6.آیا چاپ آرم روی محصول LCD مشکلی ندارد؟
پاسخ: بله.لطفا در مرحله طراحی به طور رسمی به ما اطلاع دهید و ما نمونه هایی را با لوگوی شما برای تست و تایید نمونه شما خواهیم ساخت.در صورت تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی خواهد کرد.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 1 سال گارانتی را به محصولات خود ارائه می دهیم.
Q8: چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
ثانیاً در طول مدت گارانتی ، ما ال سی دی های جدید را با سفارش جدید برای تعداد کم ارسال خواهیم کرد.برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل را از جمله فراخوان مجدد مطابق با وضعیت واقعی مورد بحث قرار دهیم.
16x2 سفید LED کاراکتر LCD، 16x2 با رابط پین طراحی صفحه نمایش

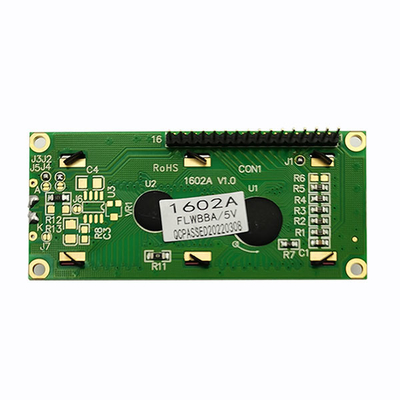

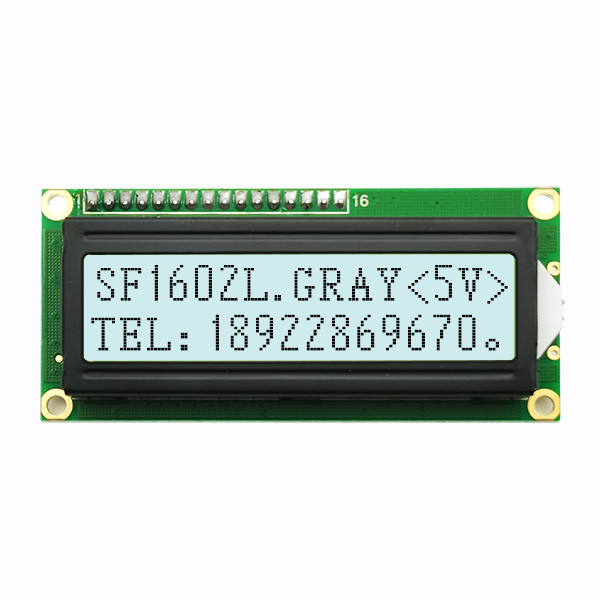

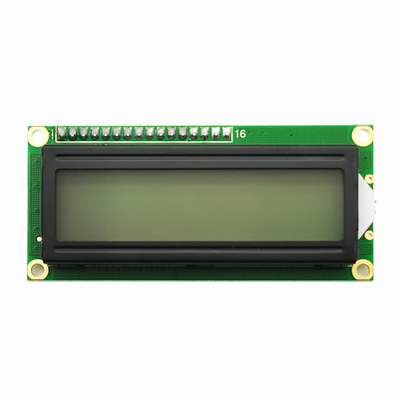

LCD کاراکتر LED سفید 16x2، 16x2 با کانکتور پین نمایش تصویر واقعی محصول
