جزئیات محصول:
|
نوع نمایش: | شخصیت LCD | قالب: | 20 کاراکتر x 4 خط |
---|---|---|---|
تکنولوژی: | انتقال مثبت STN | رنگ نمایش: | زرد/سبز |
جهت مشاهده: | ساعت 6 | نور پس زمینه: | LED WHITE (LIT LIT) |
رابط: | موازی 8 بیتی (HD44780 سازگار) | آی سی درایور: | SPLC780D |
ولتاژ منطق: | 3.3 ولت | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | نمایشگر LCD کاراکتری 20x4,ماژول نمایشگر LCD کاراکتری STN,ماژول صفحه نمایش ال سی دی,STN Character LCD Display Module,Character LCD Display Module |
ماژول LCD صنعتی 20 × 4 کاراکتری برای سیستمهای HMI و کنترل
نمایشگر مقاوم Saef Technology متن زرد/سبز واضحی را در محیطهای سخت ارائه میدهد، که برای اتوماسیون صنعتی آلمان و آمریکا با سازگاری 3.3 ولت طراحی شده است.
مزایای کلیدی برای مهندسان:
طراحی سازگار با HD44780
قابلیت اطمینان درجه صنعتی
بهینه سازی راندمان انرژی
مشخصات فنی:
اندازه کاراکتر: 4.76 × 2.96 میلیمتر
مساحت دید: 77 × 25.2 میلیمتر
ابعاد: 98 × 60 × 13.2 میلیمتر
Duty/Bias: 1/16 Duty, 1/5 Bias
کاربردها:
اتوماسیون کارخانه (صنعت 4.0)
کنترلهای دستگاه CNC | دستگاههای پزشکی
تجهیزات آزمایشگاهی | سیستمهای HVAC
پایانههای POS خردهفروشی | کنترلرهای تعبیهشده
انطباق و گارانتی:
مطابق با RoHS/REACH | دارای گواهی ISO 9001/14001
1 سال گارانتی | استاندارد بازرسی MIL-STD-105E
ابعاد مکانیکی
مشخصات
مورد | مقدار استاندارد |
نوع نمایشگر | 20 کاراکتر × 4 خط |
نوع LCD | STN، مثبت، زرد/سبز، انتقالی |
شرایط درایور | ماژول LCD: 1/16Duty، 1/5Bias |
جهت دید | 6 ساعت |
نوع نور پسزمینه | سفید جانبی |
رابط | رابط 8 بیتی MPU |
IC درایور | SPLC780D |
مشخصات مکانیکی
مورد | مقدار استاندارد | واحد |
ابعاد کلی | 98(L) * 60(W) * حداکثر 13.2(T) | میلیمتر |
مساحت دید | 77(L) * 25.2(W) | میلیمتر |
اندازه نقطه | 0.56(W) × 0.56(H) | میلیمتر |
فاصله نقطه | 0.6(W) × 0.6(H) | میلیمتر |
اندازه کاراکتر | 4.76(W) × 2.96(H) | میلیمتر |
حداکثر رتبهبندی مطلق
مورد | نماد | شرایط | حداقل | حداکثر | واحد |
ولتاژ منبع تغذیه سیستم | VDD | - | -0.3 | 3.5 | V |
ولتاژ منبع تغذیه درایور LCD | VLCD | - | VDD-12 | VDD-0.3 | V |
ولتاژ ورودی | VIN | - | -0.3 | VDD + 0.3 | V |
دمای عملیاتی | TOP | - | -20 | 70 | درجه سانتیگراد |
دمای ذخیرهسازی | TST | - | -30 | 80 | درجه سانتیگراد |
رطوبت ذخیرهسازی | HD | Ta< 40 درجه سانتیگراد | 20 | 90 | %RH |
مشخصات الکتریکی DC
مورد | نماد | شرایط | حداقل | معمولی | حداکثر | واحد |
ولتاژ منبع تغذیه منطقی | VDD | - | - | 3.3 | - | V |
ولتاژ ورودی بالا | VIH | - | 0.8VDD | - | VDD | V |
ولتاژ ورودی پایین | VIL | - | GND | - | 0.3VDD | V |
ولتاژ خروجی بالا | VOH | - | 0.7VDD | - | VDD | V |
ولتاژ خروجی پایین | VOL | - | GND | - | 0.2VDD | V |

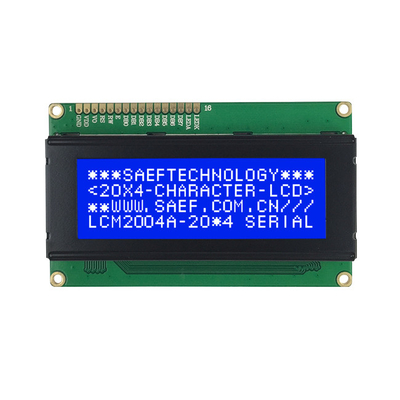

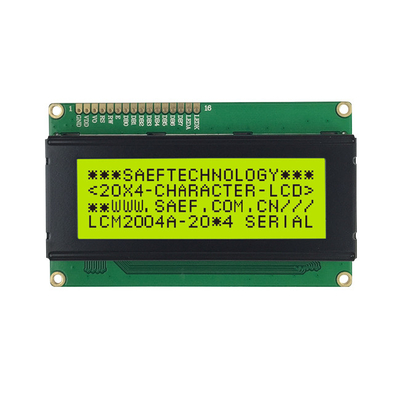

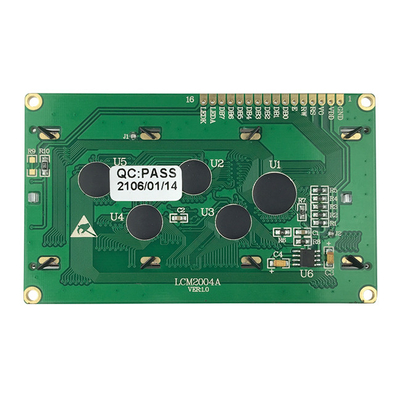

تصاویر محصول
