جزئیات محصول:
|
اندازه صفحه نمایش: | مورب 15.6 اینچی | نوع نمایش: | ماژول LCD صنعتی TFT |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | دمای ذخیره: | 30- تا 80+ درجه سانتی گراد |
دمای عملیاتی: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد | روشنایی: | 500 سی دی در متر مربع |
نسبت کنتراست: | 1200:1 (تایپ.) | رابط: | ورودی LVD 8 بیتی ، اتصال I-PEX |
تکنولوژی لمسی: | پنل لمسی خازنی | درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) |
پوشش شیشه ای: | شیشه گوریل/شیشه ای معتدل/PMMA | نقاط تماس: | 10 نقطه چند لمسی |
رابط لمسی: | I2C/USB/RS232 (قابل تنظیم) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
سفارشی سازی: | چاپ ابریشم ، آرم ، برش | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش ال سی دی TFT صنعتی پزشکی سازگار با RoHS,صفحه نمایش ال سی دی TFT صنعتی پزشکی 15.6 اینچی,Industrial Medical 15.6” TFT LCD |
SFTO1560JD-7328BN – نمایشگر LCD TFT 15.6 اینچی با روشنایی بالا برای شرایط سخت
SFTO1560JD-7328BN که برای محیطهای پر تقاضا طراحی شده است، یک نمایشگر LCD TFT 15.6 اینچی با روشنایی بالا است که برای ارائه تصاویر واضح و شفاف حتی در نور مستقیم خورشید یا محیطهای صنعتی با نور کم طراحی شده است. با روشنایی 500 cd/m² و یک محدوده دمایی عملیاتی گسترده (-30 درجه سانتیگراد تا +80 درجه سانتیگراد)، این نمایشگر برای کاربردهایی که نیاز به قابلیت اطمینان و دید در شرایط سخت دارند، ایدهآل است.
چرا این LCD TFT با روشنایی بالا را انتخاب کنید؟
ویژگیهای فنی:
کاربردها:
مهندسی شده برای بازارهای جهانی:
SFTO1560JD-7328BN نیازهای سختگیرانه صنایع اروپایی و آمریکایی را برآورده میکند و ارائه میدهد:
برای سفارشات عمده یا راهحلهای سفارشی با ما تماس بگیرید!
در Saef Technology Limited، ما در ارائه نمایشگرهای با کارایی بالا به مشتریان جهانی تخصص داریم. با ارسال سریع به ایالات متحده آمریکا، آلمان، بریتانیا، فرانسه و فراتر از آن، ما پشتیبانی فنی و قیمتگذاری رقابتی را برای نیازهای تجاری شما ارائه میدهیم.
مشخصات فنی
پارامتر | مشخصات | واحد |
مساحت فعال | 345.6 (عرض) x 194.4 (ارتفاع) | میلیمتر |
تعداد پیکسل | 1920 x RGB x 1080 | پیکسل |
گام پیکسل | 0.18 (عرض) x 0.18 (ارتفاع) | میلیمتر |
آرایش پیکسل | نوار عمودی RGB | |
حالت نمایش | معمولاً سیاه | |
رنگهای نمایش | 8 بیت | رنگها |
پردازش سطح | HC | |
نسبت کنتراست | معمولی 1200 حداقل 1000 | |
زاویه دید (CR>10) | معمولی 85/85/85/85 | درجه |
طیف رنگ | 72% NTSC | |
روشنایی | معمولی 500 حداقل 425 | cd/m2 |
یکنواختی روشنایی | معمولی 80% حداقل 75% | |
مصرف برق | حداکثر 10.65 وات معمولی 9.55 وات | وات |
ابعاد کلی | 363.8*215.9 | میلیمتر |
وزن | معمولی 850 گرم | گرم |
ابعاد خارجی
تعریف پین رابط
شماره |
نماد |
شماره |
نماد |
||
1 |
RE3P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال E3 (زوج) |
21 |
RO1N |
دادههای دیفرانسیل منفی LVDS ورودی کانال O1 (فرد) |
2 |
RE3N |
دادههای دیفرانسیل منفی LVDS ورودی کانال E3 (زوج) |
22 |
RO0P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال O0 (فرد) |
3 |
RECLKP |
ورودی ساعت دیفرانسیل مثبت LVDS (زوج) |
23 |
RO0N |
دادههای دیفرانسیل منفی LVDS ورودی کانال O0 (فرد) |
4 |
RECLKN |
ورودی ساعت دیفرانسیل منفی LVDS (زوج) |
24 |
GND |
زمین LCD |
5 |
RE2P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال E2 (زوج) |
25 |
NC |
SDA برای استفاده SAEF، این پین باید باز باشد |
6 |
RE2N |
دادههای دیفرانسیل منفی LVDS ورودی کانال E2 (زوج) |
26 |
NC |
SCL برای استفاده SAEF، این پین باید باز باشد |
7 |
GND |
زمین LCD |
27 |
NC |
MTP برای استفاده SAEF، این پین باید باز باشد |
8 |
RE1P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال E1 (زوج) |
28 |
LCD_VCC |
منبع تغذیه LCD 3.3 ولت |
9 |
RE1N |
دادههای دیفرانسیل منفی LVDS ورودی کانال E1 (زوج) |
29 |
LCD_VCC |
منبع تغذیه LCD 3.3 ولت |
10 |
RE0P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال E0 (زوج) |
30 |
LCD_VCC |
منبع تغذیه LCD 3.3 ولت |
11 |
RE0N |
دادههای دیفرانسیل منفی LVDS ورودی کانال E0 (زوج) |
31 |
LED_PW M |
تنظیم نور پسزمینه، 3.3 ولت (3 ولت ~ 3.6 ولت) |
12 |
RO3P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال O3 (فرد) |
32 |
LED_EN |
پین فعالسازی، 3.3 ولت (3 ولت ~ 3.6 ولت) |
13 |
RO3N |
دادههای دیفرانسیل منفی LVDS ورودی کانال O3 (فرد) |
33 |
GND |
زمین |
14 |
GND |
زمین LCD |
34 |
STBYB |
پین تنظیم حالت آماده به کار عمیق. |
15 |
ROCLKP |
ورودی ساعت دیفرانسیل مثبت LVDS (فرد) |
35 |
RSTB |
تنظیم مجدد دستگاه برای IC درایور LCD، فعالسازی کم |
16 |
ROCLKN |
ورودی ساعت دیفرانسیل منفی LVDS (فرد) |
36 |
GND |
زمین |
17 |
GND |
زمین LCD |
37 |
BL_POW ER |
منبع تغذیه +12 ولت Vi |
18 |
RO2P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال O2 (فرد) |
38 |
BL_POW ER |
منبع تغذیه +12 ولت Vi |
19 |
RO2N |
دادههای دیفرانسیل منفی LVDS ورودی کانال O2 (فرد) |
39 |
BL_POW ER |
منبع تغذیه +12 ولت Vi |
20 |
RO1P |
دادههای دیفرانسیل مثبت LVDS ورودی کانال O1 (فرد) |
40 |
BL_POW ER |
منبع تغذیه +12 ولت Vi |
ویژگیهای نوری
مورد |
نماد |
شرایط |
حداقل |
معمولی |
حداکثر |
واحد |
درخشندگی |
Bp |
θ=0 درجه |
425 |
500 |
-- |
cd/m2 |
یکنواختی L255 |
ΔBp |
|
75 |
80 |
-- |
٪ |
زاویه دید |
θL |
Cr≥10 |
-- |
85 |
-- |
درجه |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
نسبت کنتراست |
Cr |
θ=0 درجه FF=0 درجه |
1000 |
1200 |
|
- |
مختصات رنگ CIE1931 |
Wx |
θ=0 درجه |
0.283 |
0.313 |
0.343 |
- |
|
Wy |
|
0.299 |
0.329 |
0.359 |
|
طیف رنگ |
|
NTSC |
-- |
72 |
-- |
٪ |
گاما |
|
25 درجه سانتیگراد |
2.0 |
2.2 |
2.4 |
٪ |
تداخل |
|
25 درجه سانتیگراد |
-- |
-- |
2 |
٪ |
ویژگیهای نور پسزمینه
پارامتر |
نماد |
مقادیر |
واحد |
||
|
|
حداقل |
معمولی |
حداکثر |
|
ولتاژ منبع تغذیه LED |
V LED |
28 |
30 |
31 |
V |
جریان منبع تغذیه LED |
ILED |
- |
252 |
- |
میلیآمپر |
مصرف برق |
PLED |
- |
8.89 |
9.19 |
W |
تعداد LED |
QLED |
- |
40 |
- |
EA |
طول عمر LED |
TLED |
40000 |
50000 |
- |
ساعت |

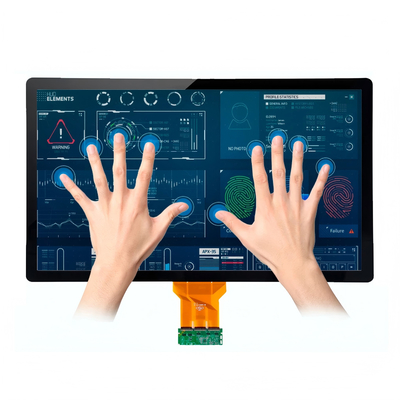

مشخصات CTP (اختیاری)
دسته | پارامتر | مشخصات |
عمومی | ساختار | شیشه پوششی + شیشه DITO |
تقویت لنز پوششی | تقویت شده شیمیایی | |
سختی سطح لنز پوششی | ≥6H (سختی مداد) | |
نرخ انتقال نور | ≥85% | |
دمای عملیاتی | -30 درجه سانتیگراد ~ +80 درجه سانتیگراد، ≤85٪ RH | |
دمای ذخیرهسازی | -35 درجه سانتیگراد ~ +85 درجه سانتیگراد، ≤85٪ RH | |
الکتریکی | رابط | IIC / USB / UART |
Touch IC | IL12511 | |
ولتاژ منبع تغذیه (VDD) | 3.3 ولت یا 5 ولت (قابل انتخاب) | |
مقاومت میزبان (SDA/SCL) | قابل تنظیم در برد اصلی | |
محیطی | شرایط عملیاتی | عملکردی در مه/آب سطحی |
ویژگیهای سطح | جوهر سطح | ضد UV |
پردازش سطح | ضد تابش خیره کننده (مه: 10%) | |
لمینیت LCD-TP | OCA (چسب نوری شفاف) | |
انطباق | استانداردهای مواد | مطابق با RoHS و بدون هالوژن |

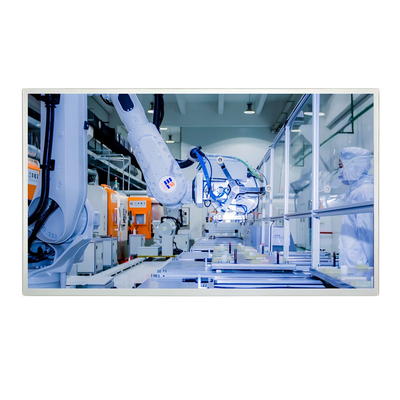

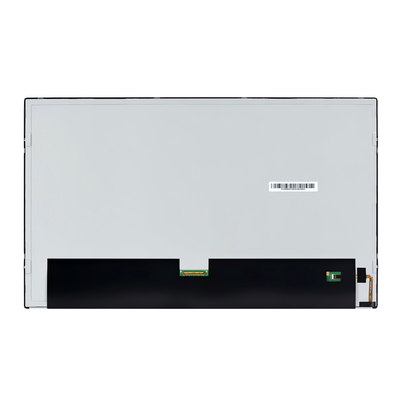

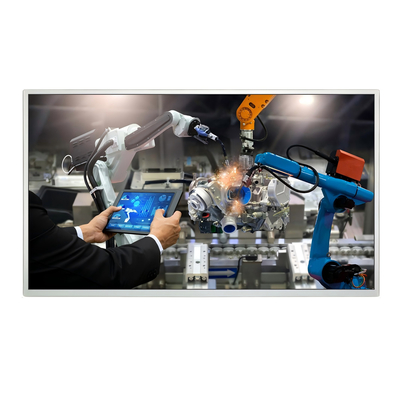

تصویر محصول
