جزئیات محصول:
|
محصول: | 5صفحه نمایش.7 اینچی TFT LCD | قطعنامه: | 640x480 VGA |
---|---|---|---|
روشنایی: | ۵۰۰ cd/m² (معمولی) | جهت مشاهده: | 80° (در تمام جهت ها، CR≥10) |
نسبت کنتراست: | 1200:1 | رابط: | 6-بیت RGB (40 پین) |
دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | سفارشی سازی: | شیشه/سنسور/خیاطی FPC |
آی سی درایور: | JD9168S | طول عمر LED: | 30000 ساعت |
دست زدن به: | ظرفیت پیش بینی شده (PCAP) | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | PCAP لمسی صنعتی TFT LCD,JD9168S صنعتی TFT LCD,640x480 صنعتی TFT LCD,JD9168S Industrial TFT LCD,640x480 Industrial TFT LCD |
صفحه نمایش LCD مقاوم 5.7 اینچی TFT با روشنایی 500 نیت و لمس PCAP - درجه صنعتی با دمای گسترده
SFTO570DX-7263AN از Saef Technology عملکردی استثنایی را در محیط های شدید ارائه می دهد. با روشنایی 500 نیت، محدوده عملکرد -30 درجه سانتیگراد تا +80 درجه سانتیگراد و زوایای دید 80 درجه در همه جهات، این TFT VGA 5.7 اینچی برای HMI صنعتی، دستگاه های پزشکی و داشبوردهای خودرو در سراسر اروپا و آمریکای شمالی طراحی شده است.
✅ آماده برای محیط های شدید: در سرمای قطب شمال تا گرمای صحرا (-30 درجه سانتیگراد تا 80 درجه سانتیگراد) با گواهی شوک حرارتی 120 ساعته کار می کند.
✅ دوام صنعتی: سطح سخت شده 3H در برابر خراش و مقاومت در برابر لرزش تصادفی (0.015G²/Hz، 5-500Hz) مقاومت می کند.
✅ توان بهینه: تنها 1.5 وات مصرف نور پس زمینه + کنترل کم نور PWM (1-50kHz).
✅ وضوح بصری بالا: نسبت کنتراست 1200:1 + طیف رنگی 60% NTSC.
ادغام لمسی یکپارچه
راه حل خود را با سفارشی سازی لمسی خازنی (PCAP) ما ارتقا دهید:
گزینه های شیشه: Gorilla Glass®/شیشه سکوریت/PMMA با پوشش های AG/AR/AF.
انعطاف پذیری سنسور: پشته های شیشه/فیلم/فیلم+فیلم + شکل های سفارشی FPC.
سازگاری کنترلر: EETI، ILITEK، Cypress، Goodix (رابط های I²C/USB/RS232).
نمونه سازی سریع: زمان تحویل نمونه 4 هفته برای ترکیبات نمایشگر + لمسی.
ایده آل برای: رابط های قابل استریل شدن پزشکی، داشبوردهای خودرو، کنترل های اتوماسیون کارخانه.
مشخصات محصول
مورد | مشخصات | واحد |
نوع LCD | TFT | - |
رنگ صفحه نمایش | 16.7M | - |
جهت دید | IPS، همه زوایای دید | O’Clock |
دمای عملیاتی | -30~+80 | ℃ |
دمای ذخیره سازی | -30~+80 | ℃ |
اندازه ماژول | به نقشه طرح کلی مراجعه کنید | mm |
مساحت فعال (W × H) | 115.20X86.40 | mm |
تعداد نقاط | 640 x 480 | dots |
کنترلر LCM | JD9168S | - |
ولتاژ منبع تغذیه | 3.3 | V |
نور پس زمینه | 3S7P-LEDs (سفید) | pcs |
رابط | رابط RGB | - |
ابعاد خارجی
حداکثر رتبه بندی مطلق
مورد | نماد | حداقل | حداکثر | واحد |
ولتاژ منبع تغذیه | VCC | -0.3 | 3.3 | V |
ولتاژ منبع تغذیه نور پس زمینه | VLED | -0.3 | 6.0 | V |
دمای عملیاتی | بالا | -30 | 80 | ℃ |
دمای ذخیره سازی | Tst | -30 | 80 | ℃ |
مشخصات نور پس زمینه
مورد | نماد | مقدار معمولی | |
ولتاژ منبع تغذیه | VLED | 5V | |
جریان منبع تغذیه | IL | 300 - میلی آمپر | |
مصرف برق | PL | 1.5 - W | |
فرکانس کنترل PWM | FPDIM | 50K Hz | |
روشن و خاموش نور پس زمینه | بالا |
VEN |
1.4 VLED V |
پایین | 0 - 0.4 V | ||
سطح کنترل PWM | بالا |
VPDIM |
1.5 V |
پایین | 0 - 0.4 V | ||
یکنواختی | ΔBp | 80% | |
طول عمر | زمان | 40K ساعت |
تعریف پین رابط
شماره پین | نماد | I/O | تعریف |
1 | U/D | I | جهت اسکن بالا/پایین روی ماژول پنل. |
2 | NC | - | بدون اتصال. |
3 | HSYNC | I | ورودی همگام سازی افقی در رابط RGB. |
4-6 | VLED | P | منبع تغذیه برای درایور LED. |
7 | VCC | P | منبع تغذیه برای TFT. |
8 | VSYNC | I | ورودی همگام سازی عمودی در رابط RGB. |
9 | DE | I | ورودی فعال سازی داده در رابط RGB. |
10 | XL | I | بدون اتصال. |
11 | YU | I | بدون اتصال. |
12 | ADJ | I | پین ورودی سیگنال PWM. |
13-15 | B5-B3 | I | باس داده آبی. |
16 | VSS | P | زمین. |
17-19 | B2-B0 | I | باس داده آبی. |
20 | VSS | P | زمین. |
21-23 | G5-G3 | I | باس داده سبز. |
24 | VSS | P | زمین. |
25-27 | G2-G0 | I | باس داده سبز. |
28 | VSS | P | زمین. |
29-31 | R5-R3 | I | باس داده قرمز. |
32 | VSS | P | زمین. |
33-35 | R2-R0 | I | باس داده قرمز. |
36 | XR | I | بدون اتصال. |
37 | YD | I | بدون اتصال. |
38 | DCLK | I | ورودی ساعت پیکسل در رابط RGB. |
39 | VSS | P | زمین. |
40 | L/R | I | جهت اسکن چپ/راست روی ماژول پنل. |

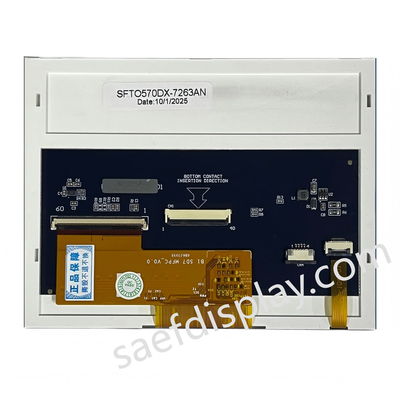

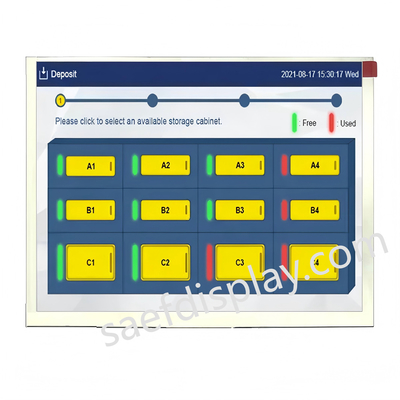

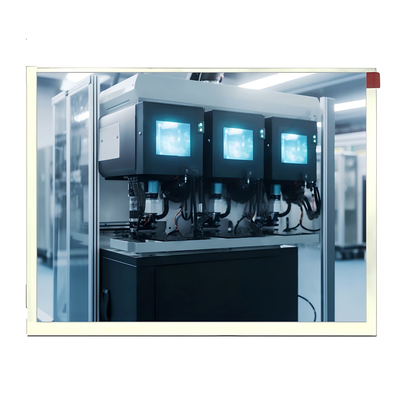

تصویر محصول
