جزئیات محصول:
|
شماره مدل: | SFTO2700RX-7322AN | اندازه صفحه نمایش: | مورب 27 اینچی |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | روشنایی: | 1000 سی دی در متر مربع |
دمای ذخیره: | -20 تا +60 درجه سانتی گراد | دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد |
نسبت کنتراست: | 1000:1 (نوع.) | رابط: | LVD های دو کانال (2 پیکسل/ساعت) |
زمان پاسخ: | 14ms (روشن/خاموش ، تایپ) | نور پس زمینه: | 50000 ساعت |
درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) | تکنولوژی لمسی: | PCAP (CTP) اختیاری |
پوشش شیشه ای: | شیشه گوریل/شیشه ای معتدل/PMMA (سفارشی) | نقاط تماس: | 10 نقطه چند لمسی |
رابط لمسی: | I2C/USB/RS232 (قابل تنظیم) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
سفارشی سازی: | چاپ ابریشم ، آرم ، برش | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD TFT با وضوح نوار RGB,صفحه نمایش LCD TFT قابل خواندن نور خورشید,۲۷٫ صفحه نمایش LCD TFT,Sunlight Readable TFT LCD Display,27” TFT LCD Display |
نمایشگر صنعتی 27 اینچی TFT LCD با قابلیت خواندن در نور خورشید 1000 نیت - راهحل نمایشگر سفارشی
SFTO2700SM-7322AN شرکت Saef Technology یک نمایشگر 27 اینچی TFT LCD با روشنایی بالا است که برای محیطهای چالشبرانگیز طراحی شده است. با حداکثر روشنایی 1000 نیت، سطح سختشده ضد تابش نور 3H و زوایای دید گسترده 178 درجه، دید استثنایی را در نور مستقیم خورشید ارائه میدهد - ایدهآل برای کیوسکهای فضای باز، HMIهای صنعتی و تجهیزات پزشکی در سراسر اروپا و آمریکای شمالی.
وضوح فوقالعاده HD: وضوح 1920x1080 FHD با 16.7 میلیون رنگ، تصاویر واضح را تضمین میکند.
قابلیت اطمینان بالا: در دمای -20 درجه سانتیگراد تا 60 درجه سانتیگراد (ذخیرهسازی) کار میکند و در برابر شوک حرارتی (24 چرخه آزمایش شده) مقاومت میکند.
بهرهوری انرژی: تنها 5.3 وات حداکثر مصرف با وجود خروجی 1000 نیت.
طول عمر بالا: نور پسزمینه LED با 50000 ساعت (حفظ 50٪ روشنایی).
متناسب با نیازهای شما
ما سفارشیسازی end-to-end را برای شرکای OEM/ODM ارائه میدهیم:
تغییرات پنل: تغییر اندازه نمایشگرها (ابعاد غیر استاندارد پشتیبانی میشود).
انعطافپذیری رابط: تبدیل LVDS، eDP، HDMI.
ادغام سیستمافزار: OSD سفارشی، تنظیم گاما، توالی توان.
نمونهسازی سریع: زمان تحویل 4 هفته برای نمونهها.
ایدهآل برای کاربردهای تخصصی: نمایشگرهای هوانوردی، وسایل نقلیه نظامی، مانیتورهای پزشکی با روشنایی بالا.
درخواست سفارشیسازی
تماس با sales2@saef.com.cn برای نسخههای مهر و موم شده IP65، گزینههای لمسی خازنی یا طرحهای قاب سفارشی.
مشخصات فنی
موارد | واحد | مشخصات |
قطر صفحه نمایش | میلیمتر | 27.0 اینچ |
مساحت فعال | میلیمتر | 597.888 (H) x 336.312 (V) |
پیکسل H x V | - | 1920 (x3) x 1080 |
فاصله پیکسل | میکرومتر | 31.14 (در هر سهگانه) x31.14 |
آرایش پیکسل | - | R.G.B. نوار عمودی |
حالت نمایش | - | معمولاً سیاه |
زمان پاسخگویی | میلیثانیه | 14 میلیثانیه (معمولی، روشن/خاموش) |
وزن | گرم | TBD |
رابط الکتریکی | - | LVDS دو کاناله، ورودی داده RGB 8 بیتی |
پشتیبانی از رنگ | - | 16.7 میلیون رنگ |
پردازش سطح | - | ضد تابش نور، 3H |
دمای عملیاتی | درجه سانتیگراد |
0 تا +50 |
دمای ذخیرهسازی | درجه سانتیگراد | -20 تا +60 |
ابعاد خارجی
تعریف پین رابط
شماره پین | نماد | توضیحات |
1 | RxO0- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
2 | RxO0+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
3 | RxO1- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
4 | RxO1+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
5 | RxO2- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
6 | RxO2+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
7 | BIST | BIST |
8 | RxOCLK- | ورودی ساعت دیفرانسیل LVDS منفی (ساعت فرد) |
9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت فرد) |
10 | RxO3- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
11 | RxO3+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
12 | RxE0- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
13 | RxE0+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
14 | GND | زمین |
15 | RxE1- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
16 | RxE1+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
17 | GND | زمین |
18 | RxE2- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
19 | RxE2+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
20 | RxECLK- | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت زوج) |
21 | RxECLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت زوج) |
22 | RxE3- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
23 | RxE3+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
24 | GND | زمین |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | بدون اتصال |
28 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
29 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
30 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
ویژگیهای نوری
پارامتر | شرایط | حداقل | معمولی | حداکثر | واحد | |
زاویه دید (CR>10) |
افقی | θL | 89 | - |
درجه |
|
θR | 89 | - | ||||
عمودی | θT | 89 | - | |||
θB | 89 | - | ||||
نسبت کنتراست | مرکز | 700 | 1000 | - | - | |
زمان پاسخگویی | Tr+Td | - | 14 | 20 | میلیثانیه | |
رنگسنجی رنگ CF (CIE1931) |
قرمز x |
معمولی -0.03 |
0.646 |
معمولی +0.03 |
- | |
قرمز y | 0.341 | - | ||||
سبز x | 0.327 | - | ||||
سبز y | 0.612 | - | ||||
آبی x | 0.143 | - | ||||
آبی y | 0.041 | - | ||||
سفید x | 0.283 | - | ||||
سفید y | 0.289 | - | ||||
روشنایی مرکز سفید | YLI | 800 | 1000 | cd/m2 |

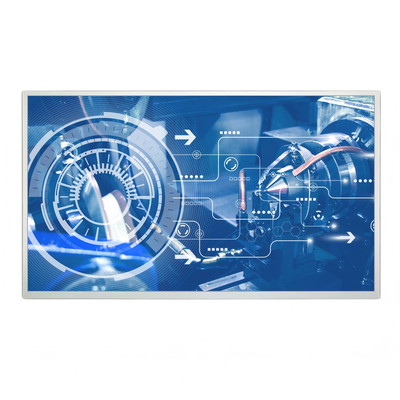

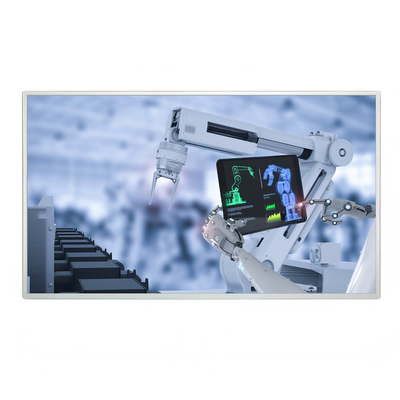

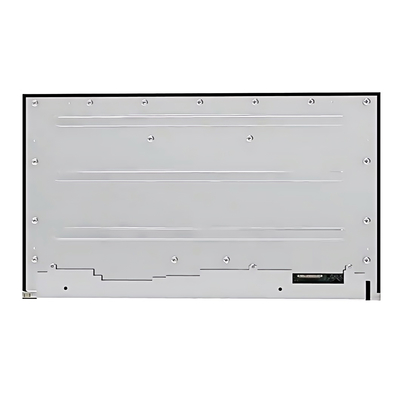

تصویر محصول
