جزئیات محصول:
|
اندازه صفحه نمایش: | مورب 15.6 اینچی | روشنایی: | 1500 CD/m² (TYP) |
---|---|---|---|
قطعنامه: | 1080 × 1920 FHD | زاویه دید: | 85 °/85 °/85 °/85 ° (CR≥10) |
دمای عملیاتی: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد | رابط: | LVD های 40 پین 2 کانال |
مصرف برق: | 4W (تایپ) @ 3.3V | نسبت کنتراست: | 800: 1 (تایپ) |
نور پس زمینه: | نوار نور LED خارجی | طول عمر LED: | 24.35w ، 50،000 ساعت طول عمر |
درمان سطح: | ضد تابش ، پوشش سخت 3H | محدوده رنگ: | 72٪ NTSC |
ارتعاش/ESD دارای امتیاز است: | مطابق با MIL-STD-202G | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD FHD TFT,صفحه نمایش LCD TFT قابل خواندن نور خورشید,صفحه نمایش LCD قابل خواندن نور خورشید صنعتی,Sunlight Readable TFT LCD Display,Industrial Sunlight Readable LCD Display |
دید بینظیر در محیطهای سخت
نمایشگر TFT LCD با روشنایی بالا SFTO1560RX-7312AN 15.6 اینچی، روشنایی 1500 نیت را برای دید واضح در زیر نور مستقیم خورشید ارائه میدهد. این نمایشگر FHD (1920×1080) که برای کاربردهای صنعتی طراحی شده است، دارای پوشش سخت ضد تابش 3H بوده و از -30 درجه سانتیگراد تا 85 درجه سانتیگراد بدون نقص کار میکند – ایدهآل برای کیوسکهای فضای باز، سیستمهای حمل و نقل و ماشینآلات سنگین.
مزایای فنی کلیدی
دوام صنعتی:موفقیت در تستهای شوک حرارتی (-30°C↔85°C)، لرزش (10-55Hz) و تستهای ESD با ±12kV.
نور پسزمینه با طول عمر بالا:سیستم LED با طول عمر 50000 ساعت با ورودی 45.1 ولت (540 میلیآمپر معمولی).
یکپارچهسازی انعطافپذیر:رابط LVDS با کنترل اسکن معکوس (پین REV_SCAN) برای نصب چند منظوره.
عملکرد رنگ واقعی:طیف رنگی 72% NTSC و نسبت کنتراست 800:1.
قابلیت اطمینان تایید شده
دارای گواهی ISO 9001/14001 و مطابق با استانداردهای EU RoHS/REACH. شامل 1 سال گارانتی عملکردی.
ایدهآل برای:
تابلوهای دیجیتال فضای باز
تجهیزات ساختمانی و کشاورزی
نمایشگرهای کابین خلبان هواپیما
سیستمهای ناوبری دریایی
دستگاههای پزشکی
درخواست نمونه:با تیم پشتیبانی ما در اتحادیه اروپا/ایالات متحده تماس بگیریدsales2@saef.com.cnبرای قیمتگذاری صنعتی و گزینههای سفارشیسازی.
مشخصات فنی
مورد | مشخصات | واحد |
اندازه صفحه نمایش | 15.6 اینچ قطر واقعی | |
باز شدن قاب | 365.72x220.39x12.5 | میلیمتر |
تعداد پیکسل | 1920 x R.G.B. x 1080 | پیکسل |
فاصله پیکسل | 0.17925 (H) x 0.17925 (V) | میلیمتر |
مساحت نمایش | 344.16x193.59 | میلیمتر |
رنگهای نمایش | 16.7M | رنگ |
حالت انتقالی | معمولاً سیاه | - |
پردازش سطح | نوع AG، پوشش سخت 3H, | - |
مصرف برق | سلول کل | |
TC | 8100 | k |
NTSC | 72 (معمولی) | % |
ابعاد خارجی
تعریف پین رابط
پین | نام | توضیحات |
1 | NC | عدم اتصال، این پین باید باز باشد |
2 | NC | عدم اتصال، این پین باید باز باشد |
3 | NC | عدم اتصال، این پین باید باز باشد |
4 | NC | عدم اتصال، این پین باید باز باشد |
5 | NC | عدم اتصال، این پین باید باز باشد |
6 | NC | عدم اتصال، این پین باید باز باشد |
7 | NC | عدم اتصال، این پین باید باز باشد |
8 | NC | عدم اتصال، این پین باید باز باشد |
9 | NC | عدم اتصال، این پین باید باز باشد |
10 | NC | عدم اتصال، این پین باید باز باشد |
11 | LCD_VCC | منبع تغذیه منطقی و درایور LCD 3.3 ولت |
12 | LCD_VCC | منبع تغذیه منطقی و درایور LCD 3.3 ولت |
13 | LCD_VCC | منبع تغذیه منطقی و درایور LCD 3.3 ولت |
14 | NC | عدم اتصال، این پین باید باز باشد |
15 | NC | عدم اتصال، این پین باید باز باشد |
16 | NC | عدم اتصال، این پین باید باز باشد |
17 | REV_SCAN |
Low → حالت عادی. High → اسکن معکوس افقی و عمودی |
18 | RXO0- | ورودی داده دیفرانسیل LVDS منفی. کانال O0 (فرد) |
19 | RXO0+ | ورودی داده دیفرانسیل LVDS مثبت. کانال O0 (فرد) |
20 | RXO1- | ورودی داده دیفرانسیل LVDS منفی. کانال O1 (فرد) |
21 | RXO1+ | ورودی داده دیفرانسیل LVDS مثبت. کانال O1 (فرد) |
22 | RXO2- | ورودی داده دیفرانسیل LVDS منفی. کانال O2 (فرد) |
23 | RXO2+ | ورودی داده دیفرانسیل LVDS مثبت. کانال O2 (فرد) |
24 | LCD GND | زمین منطقی و درایور LCD |
25 | RXOC- | ورودی ساعت دیفرانسیل LVDS منفی. (فرد) |
26 | RXOC+ | ورودی ساعت دیفرانسیل LVDS مثبت. (فرد) |
27 | LCD GND | زمین منطقی و درایور LCD |
28 | RXO3- | ورودی داده دیفرانسیل LVDS منفی. کانال O3 (فرد) |
29 | RXO3+ | ورودی داده دیفرانسیل LVDS مثبت. کانال O3 (فرد) |
30 | RXE0- | ورودی داده دیفرانسیل LVDS منفی. کانال E0 (زوج) |
31 | RXE0+ | ورودی داده دیفرانسیل LVDS مثبت. کانال E0 (زوج) |
32 | RXE1- | ورودی داده دیفرانسیل LVDS منفی. کانال E1 (زوج) |
33 | RXE1+ | ورودی داده دیفرانسیل LVDS مثبت. کانال E1 (زوج) |
34 | LCD GND | زمین منطقی و درایور LCD |
35 | RXE2- | ورودی داده دیفرانسیل LVDS منفی. کانال E2 (زوج) |
36 | RXE2+ | ورودی داده دیفرانسیل LVDS مثبت. کانال E2 (زوج) |
37 | RXEC- | ورودی ساعت دیفرانسیل LVDS منفی. (زوج) |
38 | RXEC+ | ورودی ساعت دیفرانسیل LVDS مثبت. (زوج) |
39 | RXE3- | ورودی داده دیفرانسیل LVDS منفی. کانال E3 (زوج) |
40 | RXE3+ | ورودی داده دیفرانسیل LVDS مثبت. کانال E3 (زوج) |

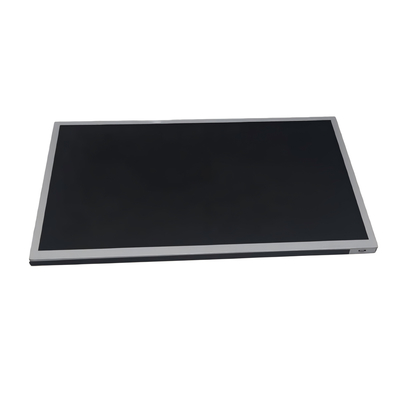

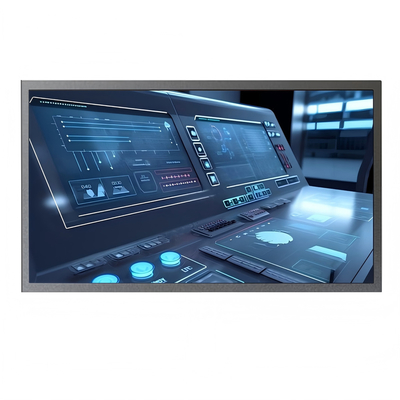

تصویر محصول
