2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت

2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت

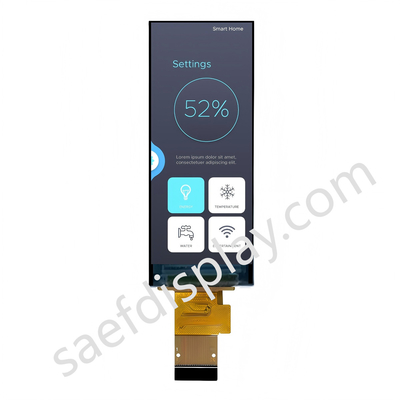

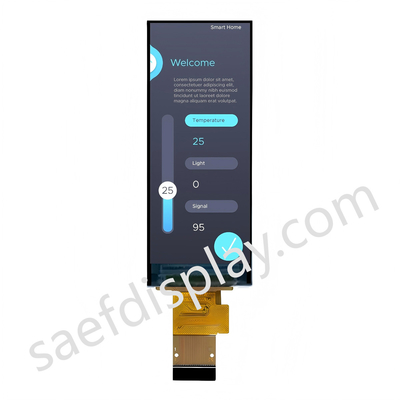

2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت 2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت 2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت

تصویر بزرگ :  2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO220SD-7273AN
سند: SFTO220SD-7273AN Spec.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت

شرح
محصول: 2صفحه نمایش TFT 2 اینچی قطعنامه: 200x480 نقطه
صفحه لمسی: بدون جهت مشاهده: IPS همه زاویه های مشاهده
رابط: MIPI شماره پین: 20 پین
ارتباط: ZIF درخشندگی سطحی: 570 cd/m2
آی سی درایور: ST7797 دمای عملیاتی.: -20 تا +70 درجه سانتیگراد
طول عمر LED: 40000 ساعت انطباق: سازگار با REACH و RoHS
برجسته کردن:

ماژول نمایش LCD 200x480 IPS TFT,ماژول نمایش LCD TFT IPS,2صفحه نمایش LCD TFT 2 اینچی

,

Slim IPS TFT LCD Display Module

,

2.2-Inch TFT LCD Display


در مورد اين ماده SFTO220SD-7273AN

دستگاه خود را با صفحه نمایش LCD IPS TFT ۲٫۲ اینچی که دارای وضوح 200x480، رابط MIPI با سرعت بالا،و روشنایی 570 نیت برای افزایش دید در شرایط مختلف نوراین ماژول صفحه نمایش باریک و کارآمد برای ارائه تصاویر روشن و پر جنب و جوش در حالی که مصرف انرژی حداقل طراحی شده است، که آن را برای انواع برنامه های کاربردی ایده آل می کند.

ویژگی های کلیدی:
  1. صفحه نمایش با وضوح بالا: از تصاویر واضح و دقیق با وضوح 200x480 پیکسل لذت ببرید، که برای نمایش متن و گرافیک مناسب است.
  2. رابط MIPI: به راحتی این ماژول نمایشگر را با سیستم های موجود خود با استفاده از رابط MIPI با سرعت بالا ادغام کنید، اطمینان از ارتباطات و کنترل بی نقص.
  3. روشنایی بالا: با روشنایی ۵۷۰ نیت، این صفحه نمایش حتی در محیط های روشن و روشن نیز قابل مشاهده و روشن باقی می ماند، که آن را برای استفاده در فضای باز یا محیط های روشن داخلی ایده آل می کند.
  4. طراحی باریک: فاکتور فرم باریک باعث می شود این ماژول نمایشگر برای کاربردهای محدود فضایی مناسب باشد و اطمینان حاصل شود که به خوبی در پروژه شما قرار می گیرد.
  5. مصرف برق کم: این ماژول نمایشگر که برای مصرف انرژی مناسب طراحی شده است، برای دستگاه های باتری و برنامه های قابل حمل ایده آل است.
  6. زاویه دید گسترده: تکنولوژی IPS زاویه دید گسترده را تضمین می کند و به کاربران متعدد اجازه می دهد تا صفحه را از زاویه های مختلف بدون هیچ گونه از دست دادن قابل توجهی در کیفیت تصویر مشاهده کنند.

مشخصات فنی:

  • اندازه صفحه نمایش: 2.2 اینچ
  • رزولوشن: 200x480 پیکسل
  • رابط: MIPI
  • روشنایی: ۵۷۰ نیت
  • دمای کار: -20°C تا +70°C
  • دمای نگهداری: -30°C تا +80°C
  • رنگ پشتیبانی: رنگ کامل (16.7M رنگ)
  • زاویه مشاهده: تکنولوژی IPS زاویه بزرگ

کاربرد های ایده آل:

این صفحه نمایش ۲٫۲ اینچی لاغر IPS TFT LCD برای کاربردهایی که نیاز به تعادل بین وضوح بالا، روشنایی بالا و مصرف انرژی پایین دارند، مناسب است.یک پنل کنترل صنعتی، یا یک ابزار خانگی هوشمند، این ماژول نمایشگر ارائه می دهد عملکرد و قابلیت اطمینان شما نیاز دارید.


چرا ماژول نمایش ما را انتخاب می کنید؟

  • تضمین کیفیت: هر ماژول برای کیفیت و عملکرد آزمایش می شود تا اطمینان حاصل شود که شما یک محصول را دریافت می کنید که با بالاترین استانداردها مطابقت دارد.
  • پشتیبانی از مشتریان: تیم پشتیبانی اختصاصی ما آماده است تا به شما در هر گونه سوال یا نگرانی کمک کند و یکپارچه سازی و عملکرد بدون مشکل ماژول نمایش را تضمین کند.
  • گزینه های سفارشی سازی: به دنبال سفارشی سازی های خاص هستید؟ با ما تماس بگیرید تا در مورد چگونگی متناسب کردن این ماژول نمایش به نیازهای منحصر به فرد شما صحبت کنیم.

پروژه خود را بهبود بخشید:

صفحه نمایش بصری خود را با صفحه نمایش LCD IPS TFT ۲٫۲ اینچی نرم بهبود ببخشید و تفاوت در کیفیت و عملکرد را تجربه کنید.اکنون سفارش دهید و اولین گام را برای ارتقاء پروژه خود با یک راه حل نمایش قابل اعتماد و با عملکرد بالا بردارید.





نقشه مکانیکی





2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت 0





تعریف پین رابط



پين شماره

نماد

I/O

توضیحات

1 GND P زمین
2 TP_VDD P CTP منبع برق آنالوگ
3 TP_SCL من ساعت سریال I2C
4 TP_SDA من داده های سریال I2C
5 TP_RST من CTP RESET TERMINAL ACTVE L
6 TP_INT اوه قطع خارجی INT به میزبان، آن را فعال پایین زمانی که انگشت لمس بر روی صفحه نمایش
7 NC - -
8 GND P زمین
9 MIPI-D1N من سیگنال های دیفرانسیل داده های رابط MIPI
10 MIPI-D1P من سیگنال های دیفرانسیل داده های رابط MIPI
11 GND P زمین
12 MIPI-CN من سیگنال های ساعت دیفرانسیل رابط MIPI
13 MIPI-CP من سیگنال های ساعت دیفرانسیل رابط MIPI
14 GND P زمین
15 VCI P منبع برق به آنالوگ داخلی
16 IOVCC P منبع برق به I/O داخلی
17 تنظیم مجدد من پین سیگنال را تنظیم کنید
18 GND P زمین
19 LEDK P منبع برق ورودی کاتود برای روشنایی پس زمینه
20 LEDA P منبع برق ورودی آنود برای روشنایی پس زمینه





حداکثر امتیازات مطلق



پارامتر

نماد

دقیقه

مکس

واحد

دمای کار بالا -20 70 °C
دمای ذخیره سازی Tst -30 80 °C
رطوبت RH / 90٪ ((حداقل 60.C) RH
ولتاژ برق VCI -0.3 4.6 V





ویژگی های DC



پارامتر

نماد

دقیقه

نوع

مکس

واحد

ولتاژ تغذیه برای منطق VCI 2.65 2.8 3.3 V
منبع برق I/O IOVCC 1.65 1.8 3.3 V
جریان ورودی آدرس

-

TBD TBD mA
ولتاژ ورودی HH سطح HIV 0.7*IOVCC

-

IOVCC V
ولتاژ ورودی VIL 0

-

0.3*IOVCC V
ولتاژ خروجی HH سطح VOH 0.8*IOVCC

-

IOVCC V
ولتاژ خروجی VOL 0

-

0.2*IOVCC V




ویژگی های روشنایی پس زمینه



ماده

نماد

دقیقه

نوع

مکس

واحد

شرایط

ولتاژ جلو Vf 2.9 3.1 3.3 V اگر= 80mA
BL روشنایی Lv - - - cd/m2
یکنواخت بودن نور پس زمینه حداقل ۸۰٪
تعداد LED LED

-

4 قطعه
حالت اتصال S/P/M به طور موازی

-







ویژگی های نوری



ماده

نماد

شرایط

دقیقه

نوع

مکس

واحد

روشنایی سطح LCM

Lv ... 470 570 ... cd/m2
نسبت کنتراست CR ... 900 1000 ... ...
زمان پاسخ Tr+Tf ... ... 35 40 msec
طیف رنگی S ((%)   ... ... ... %

زاویه دید

Ver+Hor

CR ¥10

... 160 ...

دگ

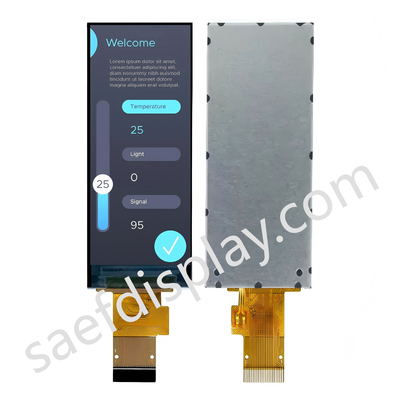

تصویر محصول

2ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت 12ماژول صفحه نمایش LCD TFT IPS 2 اینچی 200x480 رزولوشن ، رابط MIPI ، روشنایی بالا 570 نیت 2
