جزئیات محصول:
|
| محصول: | صفحه نمایش 10.4 اینچی TFT LCD | قطعنامه: | 1024*600 نقطه |
|---|---|---|---|
| رابط: | LVDS | درخشندگی سطحی: | 800 cd/m2 ((نیت) |
| جهت مشاهده: | IPS، همه زاویه دید | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| دمای ذخیره: | 30- تا 80+ درجه سانتی گراد | ارتباط: | ZIF FPC |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | رابط LVDS روشنایی بالا TFT,صفحه نمایش LCD TFT 800 نیت,صفحه نمایش 10.4 اینچی TFT LCD,800 Nits TFT LCD Display,10.4 Inch TFT LCD Display |
||
در مورد اين ماده: SFTO1040YX-7241AN
تجربه تصاویر خیره کننده باصفحه نمایش LCD IPS TFT 10.4 اینچی با روشنایی بالا، طراحی شده برای ارائه عملکرد استثنایی در کاربردهای مختلف.800 نیت، این صفحه نمایش ال سی دی تصاویر روشن و پر جنب و جوش را تضمین می کند و آن را برای محیط های داخلی و خارجی مناسب می کند.
روشنایی:با درجه روشنایی:800 نیتدر شرایط روشن، این صفحه نمایش در شرایط روشن، ارائه دید عالی بدون به خطر انداختن کیفیت تصویر.
تکنولوژی IPS با کیفیت بالا:تکنولوژی In-Plane Switching (IPS) زاویه های دید گسترده و بازتولید دقیق رنگ را ارائه می دهد و تجربه بصری سازگار و زنده را از هر زاویه ای فراهم می کند.
قطعنامه:صفحه نمایش دارای وضوح1024x768 پیکسل، که تصاویر واضح و دقیق را امکان پذیر می کند، مناسب برای کاربردهای صنعتی، دستگاه های پزشکی و کیوسک های تعاملی است.
رابط LVDS:مجهز بهرابط سیگنال دهی فرقی ولتاژ پایین (LVDS)، این صفحه نمایش انتقال سریع و کارآمد داده ها را تضمین می کند و ادغام آن را با دستگاه ها و سیستم های مختلف آسان می کند.
در10صفحه نمایش.4 اینچی IPS TFT LCDبرای طیف وسیعی از کاربردهای مختلف، از جمله:
ترکیب روشنایی بالا، دقت رنگ عالی، و گزینه های اتصال متنوع،صفحه نمایش LCD IPS TFT 10.4 اینچی با روشنایی بالابرای حرفه ای هایی که به دنبال نمایشگاه های با کیفیت و قابل اعتماد برای پروژه های خود هستند.این صفحه نمایش عملکرد مورد نیاز شما را ارائه می دهد.
امروز راه حل های نمایش خود را با صفحه نمایش LCD TFT IPS 10.4 اینچی ارتقا دهید و از دید و وضوح بیشتر در تمام برنامه های بصری خود لذت ببرید!
مشخصات محصول
| ماده | مشخصات |
| اندازه پنل | 10.4 |
| تعداد پیکسل ها | 1024×RGB (3) ×768 |
| منطقه فعال | 211.2 ((H) x 158.48 ((V)(mm) |
| پیکسل پیچ | 0.20625 ((H) × 0.20625 ((V) × RGB (mm) |
| ابعاد طرح | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| تعداد رنگ ها | 16.7M |
| حالت نمایش | حالت انتقال، معمولا سیاه |
| جهت مشاهده | نمایش کامل |
| فرمت نمایش | نوار عمودی RGB |
| درمان سطح | ضد درخشش |
| رابط | LVDS |
| نور پس زمینه | لامپ LED سفید |
| دمای کار | -20~+70°C |
| دمای ذخیره سازی | -30 تا 80°C |
ابعاد بیرونی
حداکثر امتیاز مطلق
| ماده | نماد | دقیقه ای | مکس | واحد |
| ولتاژ عرضه دیجیتال | VDD | -0.3 | 5.0 | V |
| چراغ عقب قدرت | V | -0.3 | 28 | V |
شرایط کار LCD
| پارامتر | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ منبع برق دیجیتال | VDD | 2.8 | 3.3 | 3.6 | V |
| جریان قدرت | IDD | ... | 0.3 | ... | A |
| VDD | PDD | 1.0 | W | ||
| جریان ورودی | IRUSH | 2.0 | A | ||
| چراغ عقب پو | V | 8.2 | 9.6 | 10.5 | V |
تعریف پین رابط
| نه، نه | نماد | عملکرد |
| 1 | NC | هيچ ارتباطي وجود نداره |
| 2 | GND | زمین |
| 3 | RIN3+ | سیگنال LVDS ((+) کانال 3 |
| 4 | RIN3- | سیگنال LVDS (((-) کانال 3 |
| 5 | GND | زمین |
| 6 | RXCLK+ | سیگنال ساعت LVDS ((+) |
| 7 | RXCLK- | سیگنال ساعت LVDS ((-) |
| 8 | GND | زمین |
| 9 | RIN2+ | سیگنال LVDS ((+) کانال 2 |
| 10 | RIN2- | سیگنال LVDS ((-) کانال 2 |
| 11 | GND | زمین |
| 12 | RIN1+ | سیگنال LVDS ((+) کانال 1 |
| 13 | RIN1- | سیگنال LVDS ((-) کانال 1 |
| 14 | GND | زمین |
| 15 | RIN0+ | سیگنال LVDS ((+) کانال 0 |
| 16 | RIN0- | سیگنال LVDS (((-) کانال 0 |
| 17 | GND | زمین |
| 18 | NC | هيچ ارتباطي وجود نداره |
| 19 | GND | زمین |
| 20 | SEL6/8 | SELB= ¥0 ¥ 8Bit SELB= ¥1 ¥ 6Bit |
| 21 | NC | هيچ ارتباطي وجود نداره |
| 22 | NC | هيچ ارتباطي وجود نداره |
| 23 | NC | هيچ ارتباطي وجود نداره |
| 24 | عقب | عملکرد پانل عقب |
| 25 | GND | زمین |
| 26 | GND | زمین |
| 27 | GND | زمین |
| 28 | VCC | ولتاژ برای مدار دیجیتال 3.3V |
| 29 | VCC | ولتاژ برای مدار دیجیتال 3.3V |
| 30 | VCC | ولتاژ برای مدار دیجیتال 3.3V |
ویژگی های نوری
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | |
| نسبت کنتراست | CR | - | 700 | - | ||
|
روشنایی (مرکز) |
L |
750 |
800 |
- |
cd/m2 |
|
| تحمل نور | LU | 70 | 75 | % | ||
| زمان پاسخ | افزایش + افت | - | 30 | 35 | ms | |
|
زاویه دید K= نسبت کنتراست>10 |
افقی |
θx+ | 80 | 85 | - |
درجه |
| θx- | 80 | 85 | - | |||
|
عمودی |
θy+ | 80 | 85 | - | ||
| تویی | 80 | 85 | - | |||
|
رنگی رنگدار (CIE1931) |
قرمز |
x |
نوعش صفر05 |
0.617 |
تایپ + 005 |
|
| y | 0.327 | |||||
|
سبز |
x | 0.332 | ||||
| y | 0.600 | |||||
|
آبی |
x | 0.146 | ||||
| y | 0.056 | |||||
|
سفید |
x | 0.299 | ||||
| y | 0.351 | |||||
| طیف رنگی (نسبت NTSC) |
70 |
% |
||||
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | یادآوری |
| جریان LED | ILED | 120 | mA | کل LED | ||
| ولتاژ جلو | VF | 30.6 | V | IF=120mA | ||
| جریان معکوس | IR | 50 | μA | VR=3.3 V، 1LED | ||
| از بین رفتن قدرت | Pd | 3960 | mW | کل LED | ||
| حداکثر جریان جلو | سازمان های بین المللی | 30 | mA | 1LED | ||
| ولتاژ معکوس | VR | 3.3 | V | 1LED | ||

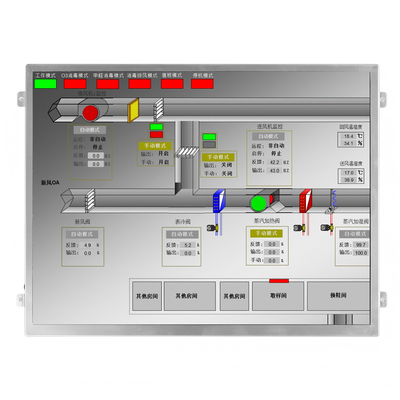

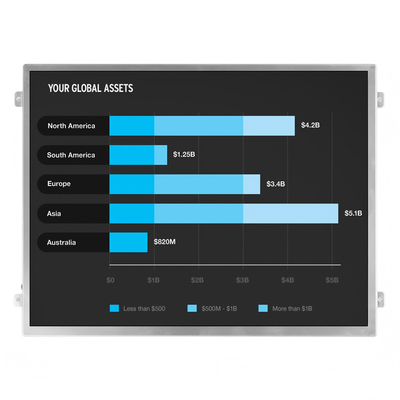

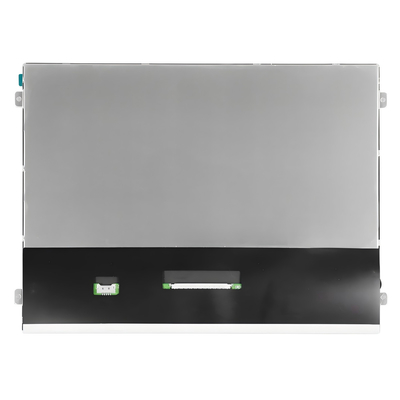

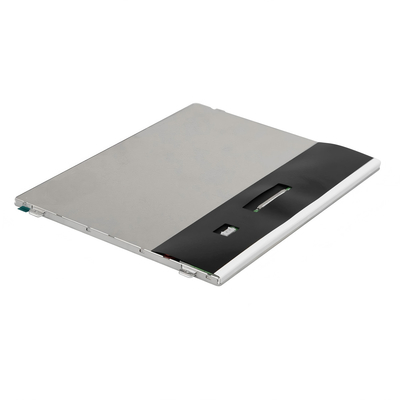

تصویر محصول
