جزئیات محصول:
|
محصول: | 7صفحه نمایش LCD مربع 6 اینچی | قطعنامه: | 800*800 نقطه |
---|---|---|---|
رابط: | MIPI | درخشندگی سطحی: | 1000 cd/m2 (nits) |
جهت مشاهده: | IPS، همه زاویه دید | کنترلر LCD: | ILI9881C |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -25 درجه سانتیگراد تا +75 درجه سانتیگراد |
روشنایی: | 1000 نیت | ارتباط: | ZIF FPC |
طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD TFT 800x800 نقطه ای,7صفحه نمایش LCD TFT 6 اینچی,1000 نیت پانل ال سی دی با روشنایی بالا,7.6-Inch TFT LCD Display,1000 nits High Brightness LCD Panel |
در مورد اين ماده: SFTO760GX-7109AN
دريافت نوين ترينصفحه نمایش LCD TFT مربع 7.6 اینچیاین صفحه نمایش دارای وضوح 1000 نیت است. این صفحه نمایش دارای وضوح بالا است.800x800 نقطهپیکربندی، اطمینان از تصاویر پر جنب و جوش و روشن برای برنامه های کاربردی مختلف.
این صفحه نمایش LCD TFT با عملکرد بالا برای طیف گسترده ای از برنامه ها ایده آل است، از جمله:
با طراحی قوی و ویژگی های قدرتمند خود، صفحه نمایش LCD TFT مربع 7.6 اینچی IPS برای پاسخگویی به نیازهای مختلف در صنایع مختلف طراحی شده است،اطمینان از قابلیت اطمینان و عملکرد.
پروژه های خود را باروشنایی بالا 1000 نیت 7.6 اینچ IPS مربع TFT صفحه نمایش LCDو امروز کیفیت بصری بی نظیر را تجربه کنید!
مشخصات محصول
ماده | مشخصات | واحد |
اندازه LCD | 7.6 | اینچ |
حالت نمایش | معمولاً سياه | ... |
قطعنامه | 800 ((RGB) × 800 | پیکسل |
پیچ پیکسل | 36.5 ((H) × 109.5 ((V) | μm |
ترتیب پیکسل | نوار عمودی RGB | |
جهت مشاهده | آزاد |
- |
ابعاد محدوده ماژول | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
LCD AA | 135.36 (H) * 135.36 (V) | mm |
رنگ ها | 16.7M |
- |
رابط | MIPI |
- |
دمای کار | -20°C ~ +70°C |
- |
دمای ذخیره سازی | -30°C تا +80°C |
- |
طرح طرح
حداکثر امتیاز مطلق
پارامتر | نماد | دقیقه | مکس | واحد |
ولتاژ برق | VCI~GND | -0.3 | +65 | V |
ولتاژ منبع برق 2 | IOVCC~GND | -0.3 | +3.3 | V |
محدوده ولتاژ ورودی منطقی | ViN | -0.3 | IOVCC+03 | V |
محدوده ولتاژ خروجی منطقی | و | -0.3 | IOVCC+03 | V |
دمای کار | بالا | -20 | +70 | °C |
دمای ذخیره سازی | Tstg | -25 | +75 | °C |
ویژگی های DC
پارامتر | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ تغذیه برای مدار آنالوگ | VCl | 2.5 | 3.3 | 3.6 | V |
ولتاژ تغذیه برای مدار منطقی | IOVCC | 1.65 | 1.8 | 3.3 | V |
ولتاژ ورودی "H"leve | VH | 0.7*IOVCC | IOVCC | V | |
ولتاژ ورودی "L'leve" | VL | GND | 0.3*IOVCC | V | |
ولتاژ خروجی "H" | اوه | 0.8*IOVCCl | IOVCC | V | |
ولتاژ خروجی "L'leve" | Vol | GND | 0.2*IOVCC | V |
تعریف پین رابط
پین نه، نه | نماد | توضیحات |
1 | LEDA | آنود چراغ LED |
2 | LEDK | کاتود LED با نور پس زمینه |
3 | LEDK | کاتود چراغ LED |
4 | VCl | منبع برق برای قدرت آنالوگ |
5 | IOVCC | منبع برق برای قدرت منطقی و مدار I/O |
6 | تنظیم مجدد | سیگنال تنظیم مجدد (کم فعال) |
7 | TE | خروجی اثر پارگی |
8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD. |
9 | GND | زمین قدرت |
10 | MIPI_DP0 | خط داده های MIPI-DSI |
11 | MIPI_DNO | خط داده MIPI-DSI 0 پین ورودی منفی |
12 | GND | زمین قدرت |
13 | MIPI_DP1 | خط داده های MIPI-DSI 1 |
14 | MIPI_DN1 | خط داده MIPI-DSI 1 پین ورودی منفی |
15 | GND | زمین قدرت |
16 | MIPI_CLKP | خط داده MIPl-DSI دو پین ورودی دارد. |
17 | MIPI_CLKN | پین ورودی منفی خط داده MIPI-DSI |
18 | GND | زمین قدرت |
19 | MIPI_DP2 | خط داده های MIPI-DSI 2 |
20 | MIPI_DN2 | پین ورودی منفی خط داده MIPI-DSI 2 |
21 | GND | قدرت برق |
22 | MIPI_DP3 | خط داده های MIPI-DSI 3 |
23 | MIPI_DN3 | پین ورودی منفی خط داده MIPI-DSI 3 |
24 | GND | زمین قدرت |
25 | TP_INT | پین INT برای CTP ((NC)) |
26 | TP SDA | پین SDA برای CTP ((NC)) |
27 | TP_SCL | پین SCL برای CTP ((NC)) |
28 | TP_RESET | پین تنظیم مجدد برای TP ((NC)) |
29 | TP_VCl | پین VCl برای CTP ((NC) |
30 | TP_IOVCC | IOVCCpin برای CTP ((NC) |
ویژگی های نوری
ماده | نماد | شرط N | دقیقه | نوع | مکس | واحد | |
انتقال (بدون قطب کش) |
T٪ |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
نسبت کنتراست | Cr | 1000 | 1200 | ||||
زمان پاسخ | تن + توف | 30 | 35 | کشورهای عضو | |||
روشنایی سطح | LV | 850 | 1000 | cd/m2 | |||
طیف رنگ | θ=0° | 65 | 70 | % | |||
دامنه زاویه دید |
یا شما |
گاو+ |
مرکز CR>10 |
85 | دگ | ||
گاو... | 85 | دگ | |||||
Oy+ | 85 | دگ | |||||
اوه | 85 | دگ |

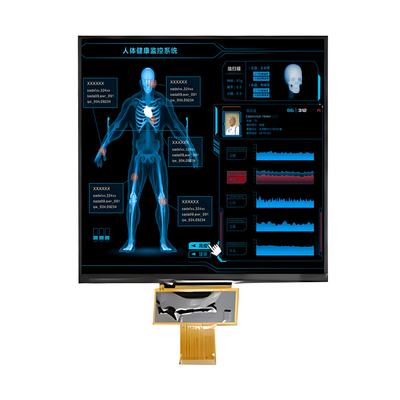

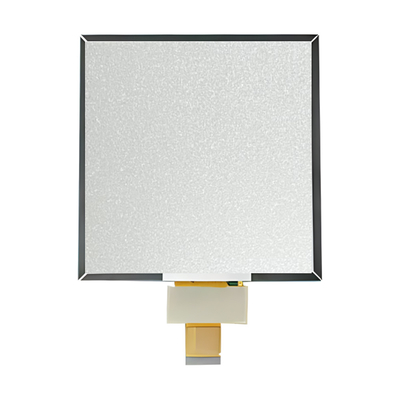

تصویر محصول
