جزئیات محصول:
|
| محصول: | صفحه نمایش LCD TFT 7 اینچی | قطعنامه: | 1024 x RGB x 600 |
|---|---|---|---|
| رابط: | رنگ RGB | رابط صفحه نمایش لمسی: | I2C |
| درخشندگی سطحی: | 1000 cd/m2 (nits) | دمای عملیاتی: | -30°C تا +75°C |
| دمای ذخیره: | -30°C تا +80°C | شماره پین: | 50 پین |
| جهت مشاهده: | IPS، همه زاویه دید | منطقه فعال: | 154.21 (H)x85.92 (V) (mm) |
| صفحه لمسی: | CTP اختیاری است | درمان سطح: | پوشش سخت (3H) |
| رنگ های نمایش: | 16.7 م | ارتباط: | ZIF |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 7 اینچ روشنایی بالا TFT,صفحه نمایش LCD 1024*600 TFT,صفحه نمایش LCD TFT 1000 نیت,1024*600 TFT LCD Display,1000nits TFT LCD Display |
||
در مورد این محصول SFTO700XC-7026ACT2، روشنایی بالا 1000 نیت صفحه نمایش LCD 7 اینچی IPS TFT
پروژه های خود را با صفحه نمایش LCD 7 اینچی IPS TFT با روشنایی 1000 نیت ارتقا دهید.این صفحه نمایش برای ارائه تصاویر شفاف و رنگ های روشن طراحی شده است.، که آن را برای کاربردهای مختلف مانند ماشین آلات صنعتی، دستگاه های دستی، نمایشگاه های بیرونی و غیره ایده آل می کند.
ویژگی های کلیدی:
چرا صفحه نمایش LCD 7 اینچی IPS TFT ما را انتخاب می کنید؟
این صفحه نمایش برای دوام و عملکرد طراحی شده است، که استفاده طولانی مدت در محیط های سخت را تضمین می کند.درخشش و کیفیت فوق العاده باعث می شود که صفحه نمایش ما انتخاب ایده آل باشد.
مشخصات:
عملکرد و زیبایی محصول خود را با صفحه نمایش LCD 7 اینچی IPS TFT با روشنایی بالا افزایش دهید.حالا سفارش بدهید و اولین قدم را برای ارائه عملکرد بصری استثنایی در پروژه بعدی خود بردارید!
مشخصات محصول
| ویژگی | مشخصات |
| نوع LCD | 7.0 اینچ |
| قطعنامه (H*V) | 1024 ((RGB) ×600 |
| نوع تکنولوژی | a-Si TFT |
| پیکسل ها | نوار عمودی RGB |
| حالت نمایش | معمولاً سياه |
| درمان سطح | درخشش |
| جهت مشاهده | همه |
| جهت معکوس شدن مقیاس خاکستری | نه |
| ابعاد (W x H x T) (ملی متر) | 218.42*146.9*955 |
| منطقه فعال ((ملی متر) | 154.21*8592 |
| با / بدون صفحه لمسی | با CTP |
| نوع کانکتور مطابقت | 50PIN 0.5PITCH |
| نوع روشنایی | LED |
| رابط | رنگ RGB |
| تعداد رنگ | 16.7M |
| IC درایور | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| ساختار CTP | G+G |
| رابط CTP | I2C |
ابعاد خارجی LCD
ابعاد خارجی CTP
تعریف پین رابط
| نه | نام PIN | توضیحات |
| 1 | LED-A1 | ولتاژ برق برای LED backlight Anode |
| 2 | LED-A2 | ولتاژ برق برای LED backlight Anode |
| 3 | LED-K1 | ولتاژ برق برای کاتود LED Backlight |
| 4 | LED-K1 | ولتاژ برق برای کاتود LED Backlight |
| 5 | GND | زمین قدرت |
| 6 | VCOM | ولتاژ VCOM |
| 7 | DVDD | قدرت برای مدار دیجیتال |
| 8 | حالت | کنترل حالت DE یا HV.H:DE mode.L:HSD/VSD |
| 9 | DE | فعال کردن داده ها |
| 10 | VS | ورودی سیگنال Vsync |
| 11 | HS | ورودی سیگنال Hsync |
| 12 | B7 | سیگنال داده های آبی (MSB) |
| 13 | B6 | سیگنال داده آبی |
| 14 | B5 | سیگنال داده آبی |
| 15 | B4 | سیگنال داده آبی |
| 16 | B3 | سیگنال داده آبی |
| 17 | B2 | سیگنال داده آبی |
| 18 | B1 | سیگنال داده آبی |
| 19 | B0 | سیگنال داده های آبی (LSB) |
| 20 | گروه هفت | سیگنال داده های سبز ((MSB) |
| 21 | G6 | سیگنال داده های سبز |
| 22 | G5 | سیگنال داده های سبز |
| 23 | G4 | سیگنال داده های سبز |
| 24 | G3 | سیگنال داده های سبز |
| 25 | G2 | سیگنال داده های سبز |
| 26 | G1 | سیگنال داده های سبز |
| 27 | G0 | سیگنال داده های سبز (GSB) |
| 28 | R7 | سیگنال داده های قرمز (MSB) |
| 29 | R6 | سیگنال داده قرمز |
| 30 | R5 | سیگنال داده قرمز |
| 31 | R4 | سیگنال داده قرمز |
| 32 | R3 | سیگنال داده قرمز |
| 33 | R2 | سیگنال داده قرمز |
| 34 | R1 | سیگنال داده قرمز |
| 35 | R0 | سیگنال داده های قرمز (RSB) |
| 36 | GND | زمین قدرت |
| 37 | DCLK | ساعت نقطه ای |
| 38 | GND | زمین قدرت |
| 39 | L/R | جهت اسکن سمت چپ یا راست را انتخاب کنید. |
| 40 | U/D | جهت اسکن رو بالا یا پایین انتخاب کنید. |
| 41 | VGH | دروازه ON ولتاژ |
| 42 | VGL | ولتاژ دروازه OFF |
| 43 | AVDD | ولتاژ برق برای مدار آنالوگ |
| 44 | تنظیم مجدد | پین تنظیم مجدد جهانی |
| 45 | NC | هيچ ارتباطي وجود نداره |
| 46 | VCOM | ولتاژ VCOM |
|
47 |
DITHB |
تابع Dithering.H:6bit resolution ((آخرین 2bit داده ورودی قطع شده) L:8bit رزولوشن (تنظیم پیش فرض) |
| 48 | GND | زمین قدرت |
| 49 | NC | هيچ ارتباطي وجود نداره |
| 50 | NC | هيچ ارتباطي وجود نداره |
ویژگی های الکتریکی
| ماده | نماد | دقیقه | نوع | مکس | واحد |
تست وضعیت |
|
ولتاژ برق |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | -پنج تا5 | V | ||
| ولتاژ سیگنال ورودی | VCOM | 3.1 | 3.3 | 3.5 | V | |
| ولتاژ بالا منطق ورودی | HIV | 0.7دي وي دي | - | DVDD | V | |
| ولتاژ پایین منطق ورودی | VIL | 0 | 0.3دي وي دي | V | ||
|
جریان برای راننده |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
مشخصات روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان جلو | اگر | ... | 320 | - | mA |
| ولتاژ جلو | VF | 16.8 | 19.2 | 21 | V |
| طول عمر | 40000 | 50000 | H |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
|
زاویه های دید |
θT |
CR≥10 |
- | 80 | - |
درجه تحصیلی |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| نسبت کنتراست | CR | θ=0° | 700 | 800 |
- |
- |
| زمان پاسخ | تن | 25°C |
- |
30 | 40 |
ms |
| TOFF | ||||||
| یکنواختی | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| روشنایی | L |
- |
1000 |
- |
cd/m2 |

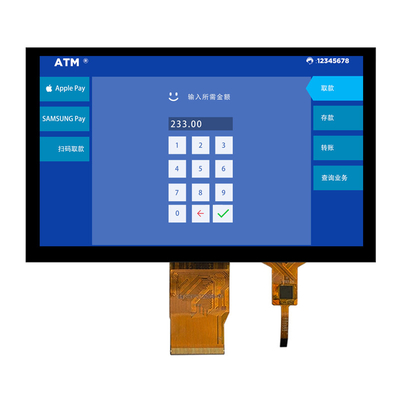

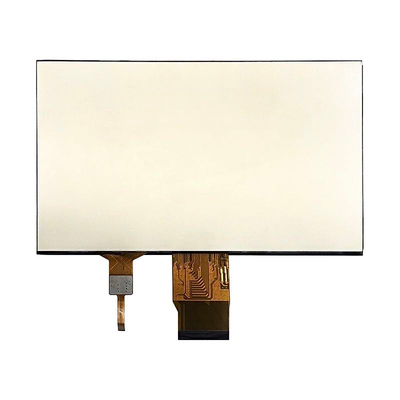

تصویر محصول
