| کلمات کلیدی: | 6.86 اینچ بار TFT | قطعنامه: | 1280x480 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | FL7707 |
| درخشندگی سطحی: | 800 سی دی بر متر مربع | صفحه لمسی: | صفحه نمایش لمسی خازنی |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT 1280*480 نقطه,صفحه نمایش ال سی دی 800 نیت با روشنایی بالا,6صفحه نمایش LCD TFT 86 اینچی,800nits High Brightness LCD Display,6.86-Inch TFT LCD Display |
||
دانلود ورق داده
FL7707N_DS_V0.2_20230324_ مشتری.pdf
در مورد اين موردSFTO686XC-7108BCT
این صفحه نمایش LCD 6.86 اینچی IPS TFT از Saef Technology Ltd دارای وضوح بالایی از 1280x480 است که نمایش تصویر واضح و ظریف را فراهم می کند.روشنایی بالای آن 800 نیت تضمین دید عالی در شرایط مختلف نورصفحه نمایش از رابط MIPI استفاده می کند، از انتقال سریع داده پشتیبانی می کند و مجهز به صفحه لمسی ظرفیت (CTP) است.ارائه پاسخ حساس لمس و عملکرد چند لمس.
ویژگی های کلیدی:
مشخصات فنی:
سناریوهای کاربرد:
خدمات سفارشی:
این نمایشگر LCD TFT IPS با روشنایی 800 نیت 6.86 اینچیانتخاب ایده آل برای کاربردهای مختلف به دلیل عملکرد نمایش عالی و گزینه های رابط انعطاف پذیر آن است.
ویژگی ها
| ماده | مطالب | واحد |
| نوع LCD | TFT | - |
| رنگ نمایش | 16M | |
| جهت مشاهده | همه | ساعت |
| دمای کار | -20~+70 | °C |
| دمای ذخیره سازی | -30~+80 | °C |
| اندازه ماژول | 66.6*181.0*69 | mm |
| منطقه فعال ((W × H) | 60.19*16051 | mm |
| تعداد نقاط | 1280×RGB×480 | نقطه ها |
| ولتاژ منبع برق | 3.3 | V |
| نور پس زمینه | 12-LED (سفید) | پی سی |
| روشنایی ((LCM) | 800 | cd/m2 |
| انتقال داده ها | MIPI | - |
| نوع کانکتور LCM |
AFC30-S40FCC-00 |
0.5PITCH 40پين |
| IC درایور | FL7707 | |
| CTP IC | GT911 |
نقشه مکانیکی
توضیحات پین
| پين شماره | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | D0P | MIPI ورودی مسیر داده0 (مثبت) |
| 3 | D0N | ورودی خط داده MIPI (منفی) |
| 4 | GND | زمین |
| 5 | D1P | ورودی خط داده های MIPI1 (مثبت) |
| 6 | D1N | ورودی خط داده های MIPI1 (منفی) |
| 7 | GND | زمین |
| 8 | CLKP | ورودی CLK MIPI (مثبت) |
| 9 | CLKN | ورودی CLK MIPI (منفی) |
| 10 | GND | زمین |
| 11 | D2P | ورودی خط داده MIPI2 (مثبت) |
| 12 | D2N | ورودی خط داده MIPI2 (منفی) |
| 13 | GND | زمین |
| 14 | D3P | ورودی خط داده های MIPI3 (مثبت) |
| 15 | D3N | ورودی مسیر داده های MIPI (منفی) |
| 16 تا 17 | GND | زمین |
| 18 تا 19 | VCC-1V8 | منبع برق (۱٫۶۵ ولت تا ۳٫۶ ولت) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | پین تنظیم مجدد جهانی فعال پایین برای وارد شدن به حالت تنظیم مجدد پیشنهاد می کنم به یک مدار تنظیم مجدد RC برای ثبات متصل شوید. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | زمین |
| 28 تا 29 | K | چراغ LED زمین |
| 30 | GND | زمین |
| 31 | VGL/NC | NC |
| 32 تا 33 | GND | زمین |
| 34 | VGH/NC | NC |
| 35 تا 36 | A | قدرت چراغ LED |
| 38 تا 39 | VDD-3V3 | منبع برق ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
حداکثر امتیازات مطلق
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| منبع برق | VDD | Ta=25°C | - | 3.3 | - | V |
| دروازه بر ولتاژ منبع برق | VGH | - | 15 | - | V | |
| ولتاژ منبع برق دروازه | VGL | - | -11 | - | V |
ویژگی های الکتریکی ((Vss=0V,Ta=25°C)
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| منبع برق | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| منبع برق | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ولتاژ ورودی | ️H ️ | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ل ل | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
مشخصات روشنایی LED ((VSS=0V,Ta=25°C)
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| ولتاژ تغذیه | - | - | - | 9.6 | - | V | |
| جریان عرضه | اگه | - | - | 240 | - | mA | |
| جریان جلو | نرمال | ipn | مجموعه 3 تراشه x 4 | - | - | mA | |
| کم نور | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ساعت ها | |

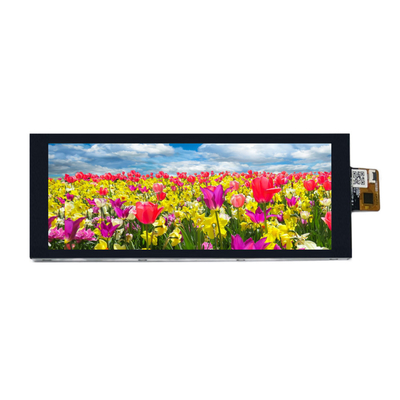

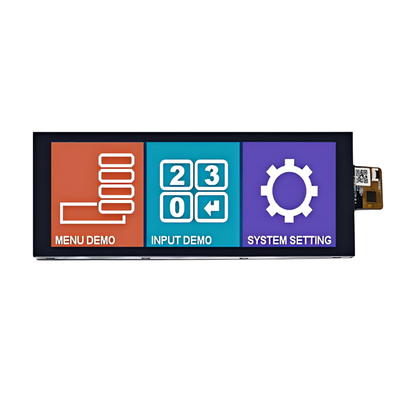

تصویر محصول
