جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش LCD TFT 12.1 اینچ | قطعنامه: | 1024*768 پیکسل |
|---|---|---|---|
| منطقه فعال: | 245.76 * 184.32 میلی متر | رابط LCD: | LVDS |
| صفحه لمسی: | بدون لمس (PCAP اختیاری) | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| نوع نمایش: | زاویه دید کامل IPS | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 12.1 اینچی TFT LCD,صفحه نمایش LCD 1024*768 TFT,صفحه نمایش ال سی دی با روشنایی بالا 1000 نیت,1024*768 TFT LCD Display,1000nits High Brightness LCD Display |
||
روشنایی بالا 1000 نیت 12.1 اینچ IPS TFT LCD Display
تجربه بصری خود را با12.1 اینچ روشنایی بالا IPS TFT LCD Displayطراحی شده برای هر دو وضوح و عملکرد، این صفحه نمایش ارائه می دهد یک روشنایی قابل توجه از1000 نیت، اطمینان از تصاویر پر جنب و جوش حتی در محیط روشن.1024x768 پیکسل، هر جزئیاتی زنده می شود، که آن را برای کاربردهای مختلف از جمله کنترل صنعتی، دستگاه های پزشکی و علائم بیرونی ایده آل می کند.
ویژگی های کلیدی:
مشخصات:
تجهیزاتتون رو با روشنایی بالا ارتقا بدید12.1 اینچ IPS TFT LCD Displayانتخاب ایده آل برای دید و عملکرد برتر. چه شما در حال توسعه ابزارهای پیشرفته تشخیصی هستید یا به دنبال بهبود نمایش محصولات خود هستید،این صفحه نمایش LCD نیازهای شما را برای قابلیت اطمینان و کیفیت برآورده می کند.
حالا سفارش بده!امروز پروژه های خود را با تصاویر شفاف و رنگ های پر جنب و جوش زنده کنید!
ویژگی ها
| ماده | مطالب | واحد |
| نوع LCD | TFT / Transmissive / معمولا سیاه | |
| اندازه | 12.1 | اینچ |
| زاویه دید | 85/85/85/85 | |
| حالت نمایش | نامی سیاه | |
| صفحه نمایش LCD (W × H) | 260.48 × 204 × 72 | mm |
| منطقه فعال (W × H) | 245.76 × 18432 | mm |
| فاصله نقطه (W × H) | 0.08 × 008 | mm |
| تعداد نقاط (پیکسل) | 1024 (RGB) × 768 | |
| نقطه سفید (x,y) (در زیر نور C) | X: 0.305, y: 0.347 (معمولی) | |
| زمان پاسخ | ≤35 | ms |
| روشنایی LCD | 1000 (معمولاً) | cd/m2 |
| نسبت کنتراست | 1000۱ (نوعی) | |
| نوع رابط | LVDS | |
| عمق رنگ | 256K / 16.7M | |
| ترتیب پیکسل | نوار RGB | |
| درمان سطح | گروه عامل | |
| دمای عملیاتی | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
ابعاد بیرونی
حداکثر امتیازات مطلق
| پارامتر | نماد | MIN | مکس | واحد |
| ولتاژ منبع برق | VDD | -0.3 | 3.8 | V |
| LED_VCCS | -0.3 | 25 | V | |
| دمای کار | TOP | -20 | 70 | °C |
| دمای ذخیره سازی | TST | -30 | 80 | °C |
مشخصات روشنایی پس زمینه
| ماده | نماد | ارزش ها | واحد | ملاحظه | ||
| من. | TYP. | مکس | ||||
| قدرت خروجی | LED+ | 23 | 24 | 25 | V | LED+ =24V @8S4P |
| 35 | 36 | 37 | V | LED+ =36V @11S4P | ||
| جریان برق خروجی | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
کل 180mA (معمولی) (45mA x 4کانال) |
ویژگی های نوری
| ماده | SYM | شرایط | MIN | TYP | مکس | واحد | |
|
دامنه زاویه مشاهده |
θ |
️ = 90° | 85 | 89 | - | دگ | |
| ۲۷۰° | 85 | 89 | - | دگ | |||
| ️ = 0° | 85 | 89 | - | دگ | |||
| ️= 180° | 85 | 89 | - | دگ | |||
|
رنگ رنگ بندی (CIE1931) |
سفید |
x |
X=0, Y=0 R=G=B=255 رنگ های خاکستری |
-0.02 |
0.305 |
+002 |
- |
| y | 0.347 | ||||||
| انتقال مرکز | T٪ | 5.06 | 5.62 | - | % | ||
| زمان پاسخ | Tr+Tf | - | 25 | 35 | ms | ||
| نسبت کنتراست | Cr | 700 | 1000 | - | - | ||
| زمان پاسخ | Tr+Tf | x=0 ، Y=0 | - | 25 | 35 | ms | |
تعریف پین رابط
| نه | نماد | توضیحات |
| 1 | RX3+ | ورودی دیفرانسیل داده، CH3 (مثبت) |
| 2 | RX3- | ورودی دیفرانسیل داده، CH3 (منفی) |
|
3 |
BIST |
عملکرد عادی/ انتخاب الگوی BIST BIST=0: عملکرد عادی BIST=1: حالت BIST |
|
4 |
SEL68 |
کنترل تابع انتخاب LVDS 6/8 بیت، SEL68=1: داده های ورودی LVDS 6 بیت SEL68=0: داده های ورودی LVDS 8 بیت |
| 5 | GND | زمین |
| 6 | RXC+ | ورودی ساعت دیفرانسیل (مثبت) |
| 7 | RXC- | ورودی ساعت دیفرانسیل (منفی) |
| 8 | GND | زمین |
| 9 | RX2+ | ورودی دیفرانسیل داده، CH2 (مثبت) |
| 10 | RX2- | ورودی دیفرانسیل داده، CH2 (منفی) |
| 11 | GND | زمین |
| 12 | RX1+ | ورودی دیفرانسیل داده، CH1 (مثبت) |
| 13 | RX1- | ورودی دیفرانسیل داده، CH1 (منفی) |
| 14 | GND | زمین |
| 15 | RX0+ | ورودی دیفرانسیل داده ها، CH0 (مثبت) |
| 16 | RX0- | ورودی دیفرانسیل داده ها، CH0 (منفی) |
|
17 |
rLR |
کنترل صفحه نمایش چپ یا راست LR=1: چپ--> راست LR=0: راست--> چپ |
|
18 |
reUD |
کنترل صفحه نمایش بالا یا پایین LR=1: بالا--> پایین LR=0: پایین--> بالا |
| 19 | VDD | منبع برق 3.3V |
| 20 | VDD | منبع برق 3.3V |

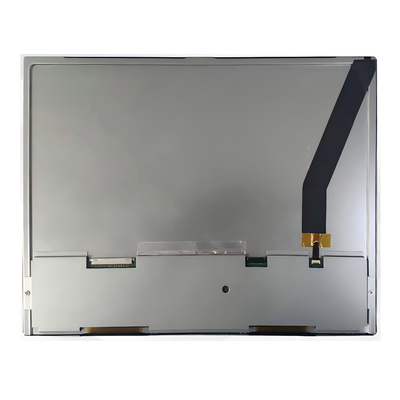

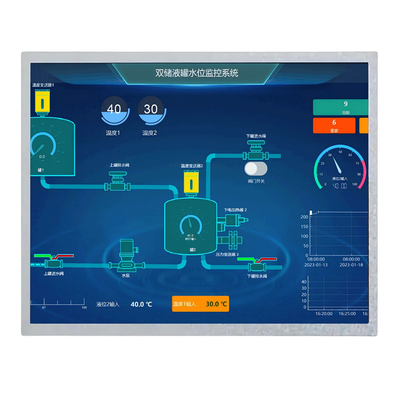

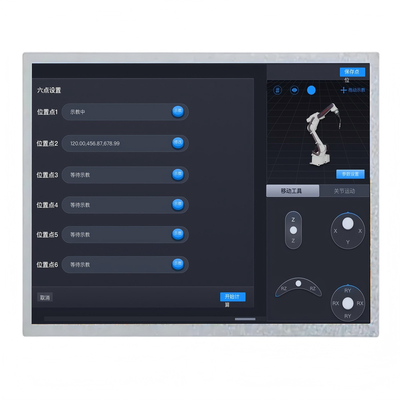

تصویر محصول
